【Oracle】12C RAC系列之02 ADG冗余部署（Linux）

MrZ • 2022-02-15 • 数据库, 默认分类 • 89 阅读

1 ADG服务器创建前的准备
2 配置ADG数据库服务器
3 RAC与DG的启停顺序与同步常见问题

ADG服务器创建前的准备

说明与注意事项

使用2+1(RAC+DataGuard)架构，非2+2(RAC+RAC)MMA架构
RAC必须成功安装
ADG备库安装同样版本的oracle软件，数据库无需创建；配置参数一致便于后期节点切换后可以正常使用
容器数据库分为CDB与PDB，不能基于PDB进行DG（TB级别的数据不建议用CDB）
参考资料https://blog.csdn.net/qq877507054/article/details/81209967
ADG可以使用单机文件系统，或者ASM文件系统（可以是RAC节点）
CDB：安装时候询问你是否选择容器数据库，勾选就为CDB（需要安照CDB方式部署DG服务器），不勾选就不安装（非CDB）。
常见架构
主库：非CDB---备库：非CDB
主库：CDB---备库：CDB
查看CDB属性
select cdb from v$database;

图 166

主库RAC归档配置-1
N1，N2开启归档

查看归档文件命令规则
与数据文件冲突
show parameter log_archive_format

图 167

修改归档命名规则
在任意一节点登录数据库
复制执行时注意字符集是否被更改，修改xshell与oracle统一字符集
```
shutdown immediate
startup mount
alter system set log_archive_format=\'%t_%s_%r.arc\' scope=spfile sid=\'*\';
```
图 168

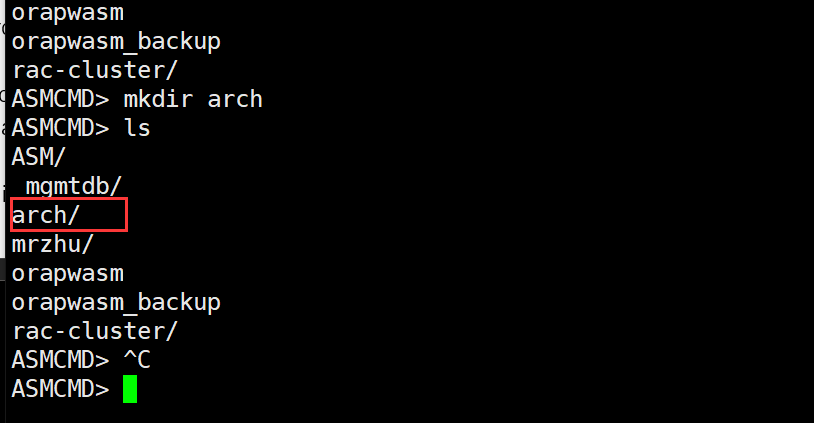

创建RAC归档保存目录
在任意一个节点，此为node2上
asmcmd
cd data
ls
mkdir arch

图 169

修改两个实例的归档日志保存路径
单机环境此参数为log_archive_dest，RAC为log_archive_dest_1，DG归档传输参数是log_archive_dest_2
alter system set log_archive_dest_1=\'LOCATION=+data/arch\' scope=spfile sid=\'*\';

图 170
关闭所有节点的数据库
shutdown immediate

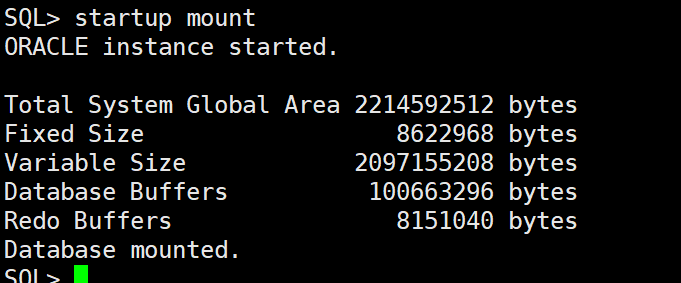

只启动一个节点node1
startup mount

图 171

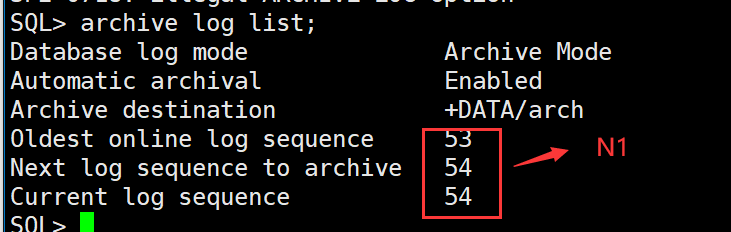

alter database archivelog;

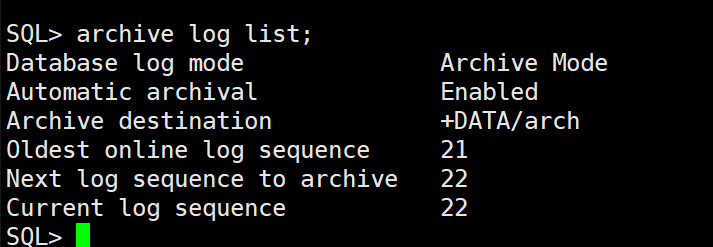

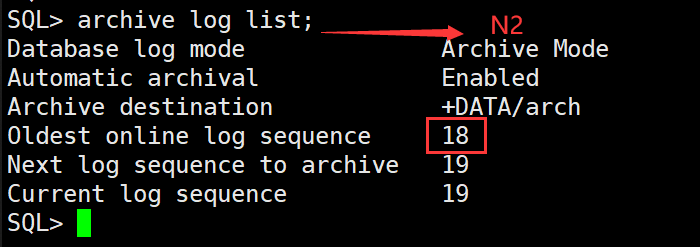

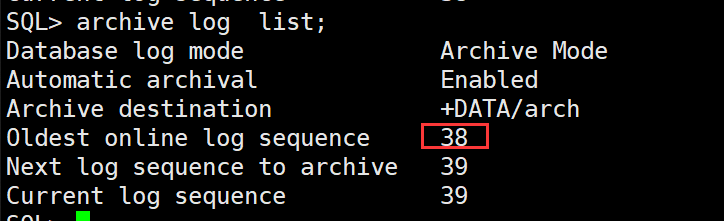

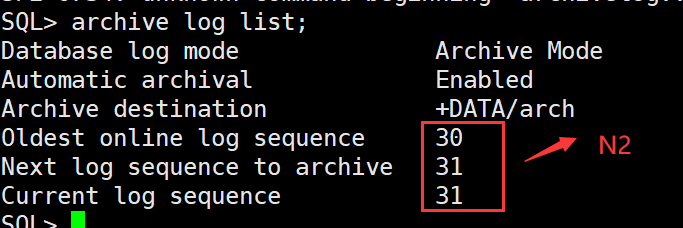

archive log list;

图 172
打开node1数据库
alter database open;

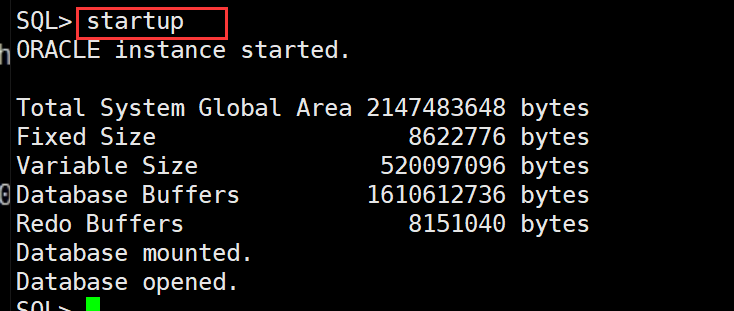

在node2上启动数据库
startup

图 173

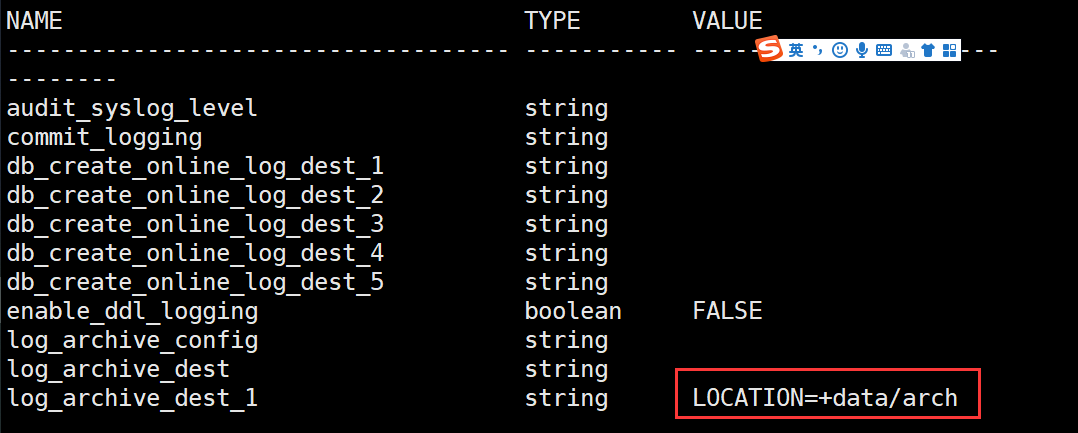

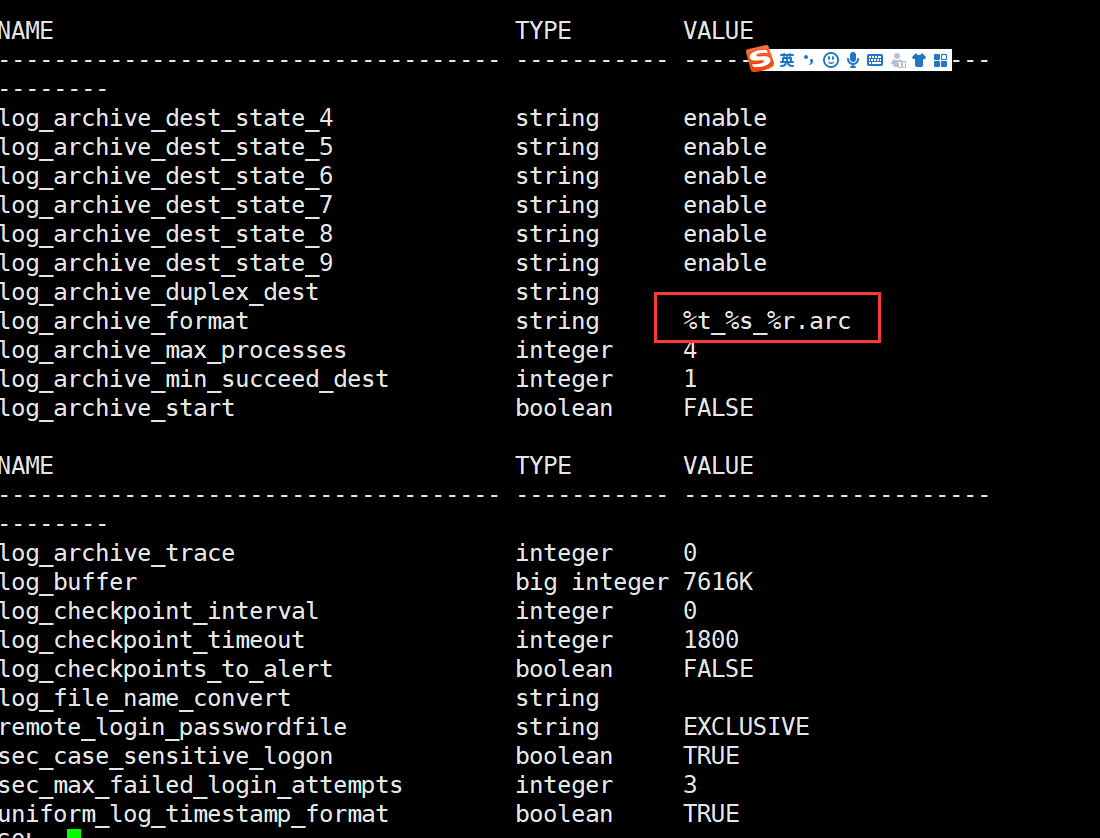

查看归档日志参数
show parameter log

图 174

图 175
开启归档设置完成后所有节点都生效

主库启用force logging
只在一个节点上配置
select force_logging from v$database;

图 176
alter database force logging;

图 177

主库初始化参数配置
在node1上配置主库初始化参数
修改后重启数据库

设置db_unique_name

不加‘’，mrzhu为大写

alter sysytem set db_unique_name=’mrzhu’ scope=spfile;
alter sysytem set db_unique_name=’mrzhu’ scope=spfile;

设置log_archive_config

两实例的归档文件的link配置，mrzhu主库全局名，sbdb备库全局名，也是实例名
```
alter system set log_archive_config=\'DG_CONFIG=(mrzhu,sbdb)\' scope=both sid=\'*\';
```
图 178

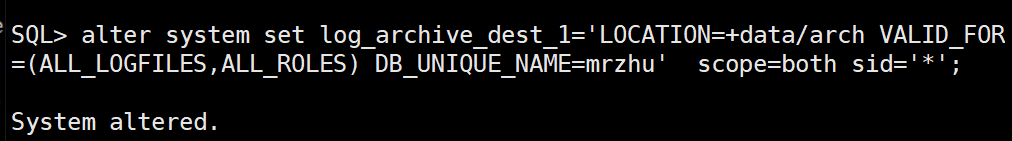

设置log_archive_dest_1

本地归档保存路径，为ASM存储中

alter system set log_archive_dest_1=\'LOCATION=+data/arch VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=mrzhu\' scope=both sid=\'*\';

图 179

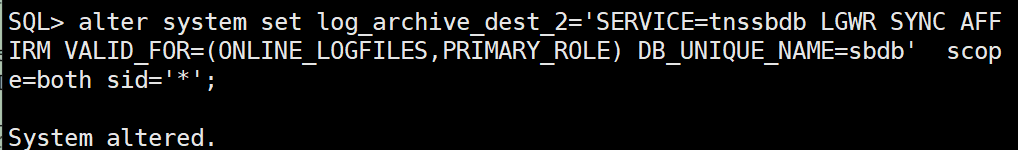

设置log_archive_dest_2

RAC传输备库日志文件参数

alter system set log_archive_dest_2=\'SERVICE=tnssbdb LGWR SYNC AFFIRM VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=sbdb\' scope=both sid=\'*\';

图 180

设置standby_file_management

开启主备库日志自动同步更新

alter system set standby_file_management=auto scope=both sid=\'*\';

图 181

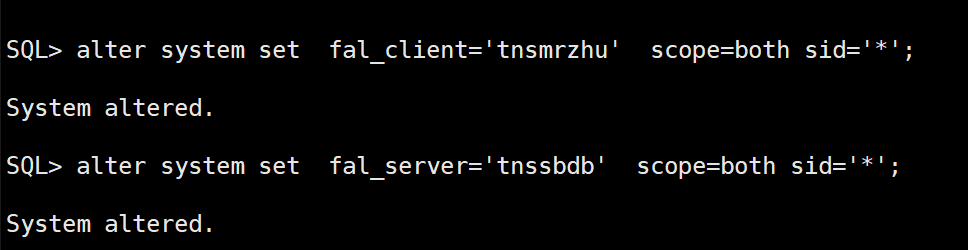

设置fal_sever/client

DG向RAC主库拉取通道设置

alter system set fal_client=\'tnsmrzhu\' scope=both sid=\'*\';
alter system set fal_server=\'tnssbdb\' scope=both sid=\'*\';

图 182

检查参数

show parameter log
show parameter fal

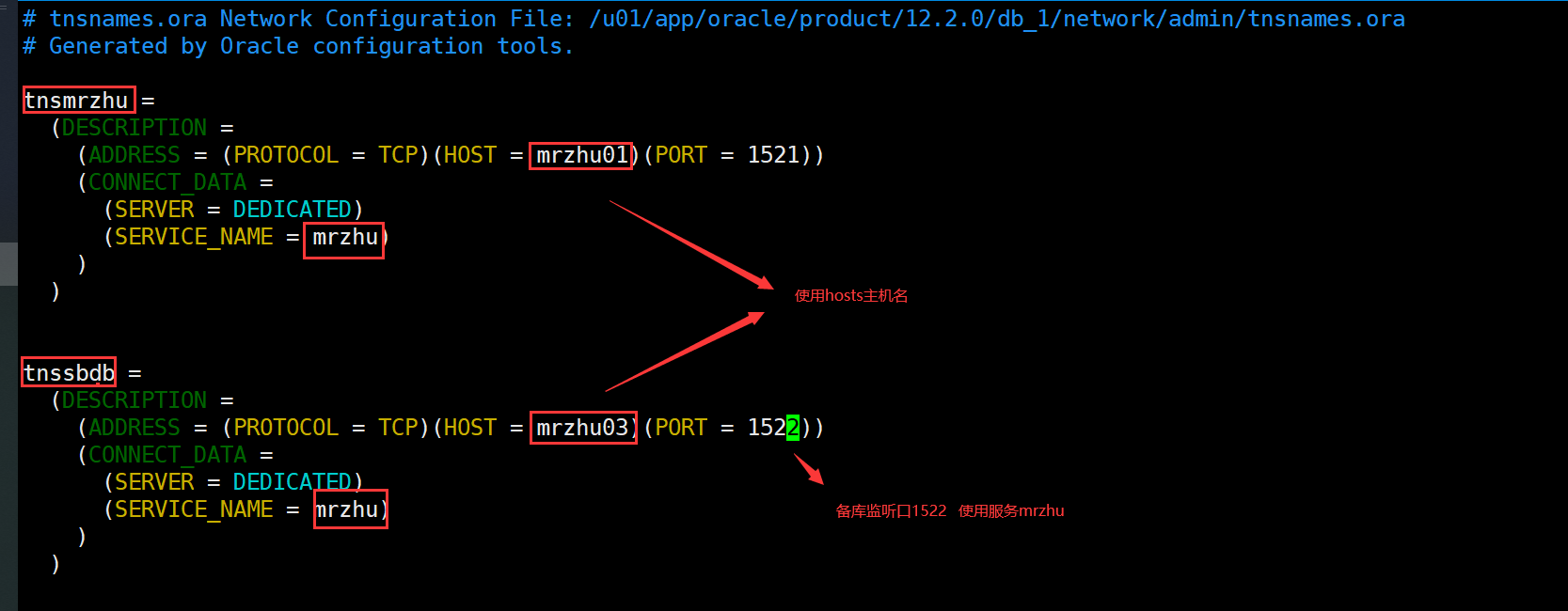

配置N1与N2的tnsnames.ora

oracle用户

在n1 n2下配置tns监听文件
N1：
su – oracle
cd /u01/app/oracle/product/12.2.0/db_1/network/admin
或者cd $ORACLE_HOME/ network/admin
vim tnsnames.ora
########添加以下内容#########

tnsmrzhu =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = mrzhu01)(PORT = 1521))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = mrzhu)
)
)
tnssbdb =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = mrzhu03)(PORT = 1522))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = mrzhu)
)
)

图 183

图 184
N2：
su – oracle
cd /u01/app/oracle/product/12.2.0/db_1/network/admin
或者cd $ORACLE_HOME/ network/admin
vim tnsnames.ora
########ora配置为#######

tnsmrzhu =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = mrzhu02)(PORT = 1521))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = mrzhu)
)
)
tnssbdb =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = mrzhu03)(PORT = 1522))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = mrzhu)
)
)

图 185

在N1、N2上添加DG的hosts解析
192.168.230.201 mrzhu03

配置ADG数据库服务器
ADG与DG区别（real-time Apply）
https://blog.csdn.net/weixin_42130786/article/details/116345739?utm_medium=distribute.pc_relevant.none-task-blog-baidujs_title-0&spm=1001.2101.3001.4242
提前安装好DG单库主机数据库软件（无需创建数据库实例）
本文使用节点1未安装GRID软件之前的快照直接创建
实际环境中，参数配置必须与RAC节点一致
可使用以下txt文件参数配置单机oracle服务器

密码文件配置
从主库拷贝密码文件到备库保证主备密码文件一致
11g及以前版本RAC密码文件存放在$ORACLE_HOME/dbs下，文件格式为orapwSID
12C RAC存放在asm中

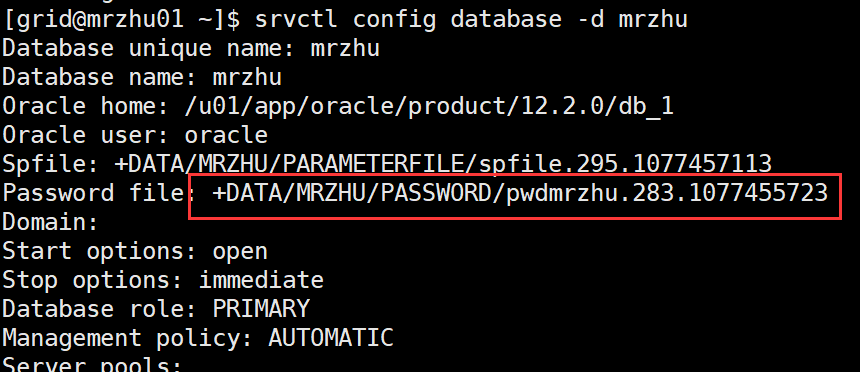

查看主库密码文件
查询密码文件位置，在n1上grid账户下
srvctl config database -d mrzhu

图 186

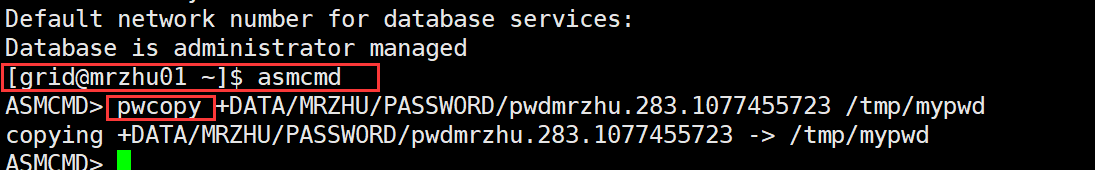

拷贝密码文件到临时目录
在N1上grid账户下
asmcmd
pwcopy +DATA/MRZHU/PASSWORD/pwdmrzhu.283.1077455723 /tmp/mypwd
图 187

清除多余文件
在DG上删除dbs目录下的多余文件,只保留init.ora文件（确保未创建数据库之前的文件布局）
su - oracle
cd $ORACLE_HOME/dbs

图 188

修改密码文件格式
在N1上先把tmp目录下的密码文件远程复制到DG的dbs目录下
scp mypwd mrzhu03:/u01/app/oracle/product/12.2.0/db_1/dbs
在DG上修改为系统标准格式密码名
su - oracle
cd $ORACLE_HOME/dbs
mv mypwd orapwsbdb
修改所属用户与组
chown oracle:oinstall orapwsbdb

参数文件配置
在DG上创建参数文件使数据库启动到nomount状态
注意启动状态顺序与文件需求的关系
nomount --pfile
mount ---控制文件
open—数据文件

创建init参数文件
在oracle账户下
cd $ORACLE_HOME/dbs
touch initsbdb.ora

文件内容为

db_name=\'mrzhu\' #主库数据库名，非实例名，非实例名前缀
db_unique_name=\'sbdb\' #备库数据库名
sga_target=2G
pga_aggregate_target=800M #手动指定sga+pga=物理内存*80%
audit_file_dest=\'/u01/app/oracle/admin/sbdb/adump\' #手动创建目录
compatible=\'12.2.0\'
remote_login_passwordfile=\'EXCLUSIVE\'
control_files=\'/u01/app/oracle/oradata/sbdb/control01.ctl\',\'/u01/app/oracle/oradata/sbdb/control02.ctl\' #手动创建目录
log_archive_config=\'DG_CONFIG=(mrzhu,sbdb)\'
log_archive_dest_1=\'LOCATION=/u01/arch VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=sbdb\' #备库归档路径手动创建/u01/arch
log_archive_dest_2=\'SERVICE=tnsmrzhu LGWR SYNC AFFIRM VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=mrzhu\' ##主备切换必选设置
log_archive_format=\'%t_%s_%r.arc\' #归档格式
db_file_name_convert=\'+DATA/MRZHU/DATAFILE\',\'/u01/app/oracle/oradata/sbdb\',\'+DATA/MRZHU/TEMPFILE\',\'/u01/app/oracle/oradata/sbdb\' #设置主库文件与备库文件传输目录（两对），主库的数据文件与临时文件可以通过select * from v$dbfile/v$tempfile;查看
log_file_name_convert=\'+DATA/MRZHU/ONLINELOG\',\'/u01/app/oracle/oradata/sbdb\'
fal_client=\'tnsmrzhu\'
fal_server=\'tnssbdb\'
standby_file_management=\'AUTO\'

在oralce账户下创建对应目录

mkdir -p /u01/app/oracle/admin/sbdb/adump
mkdir -p /u01/app/oracle/oradata/sbdb/
mkdir -p /u01/arch

使用参数文件启动实例到nomount状态

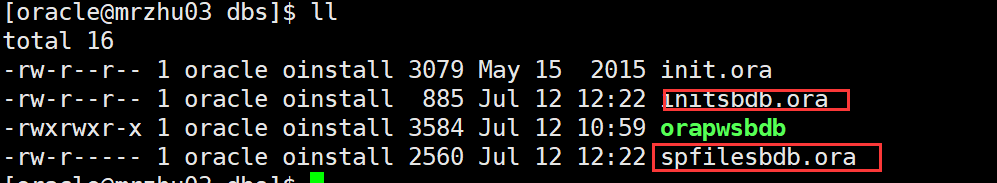

在DG上生成二进制启动参数文件spfile，注意oracle用户的环境变量sid为sbdb
create spfile from pfile;

图 189

图 190

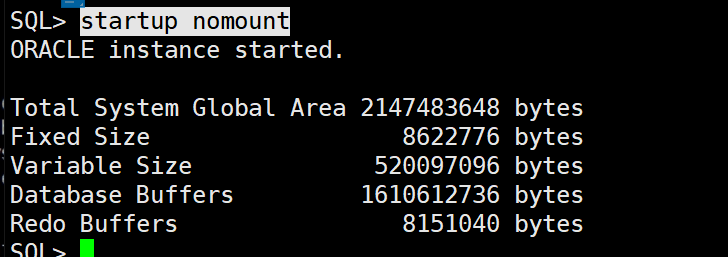

启动到nomount状态
startup nomount

图 191

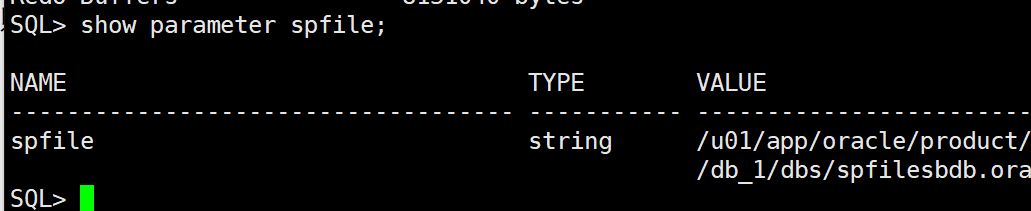

检查启动参数文件
检查是否是由对应参数文件启动的数据库实例
show parameter spfile;

图 192

P19节

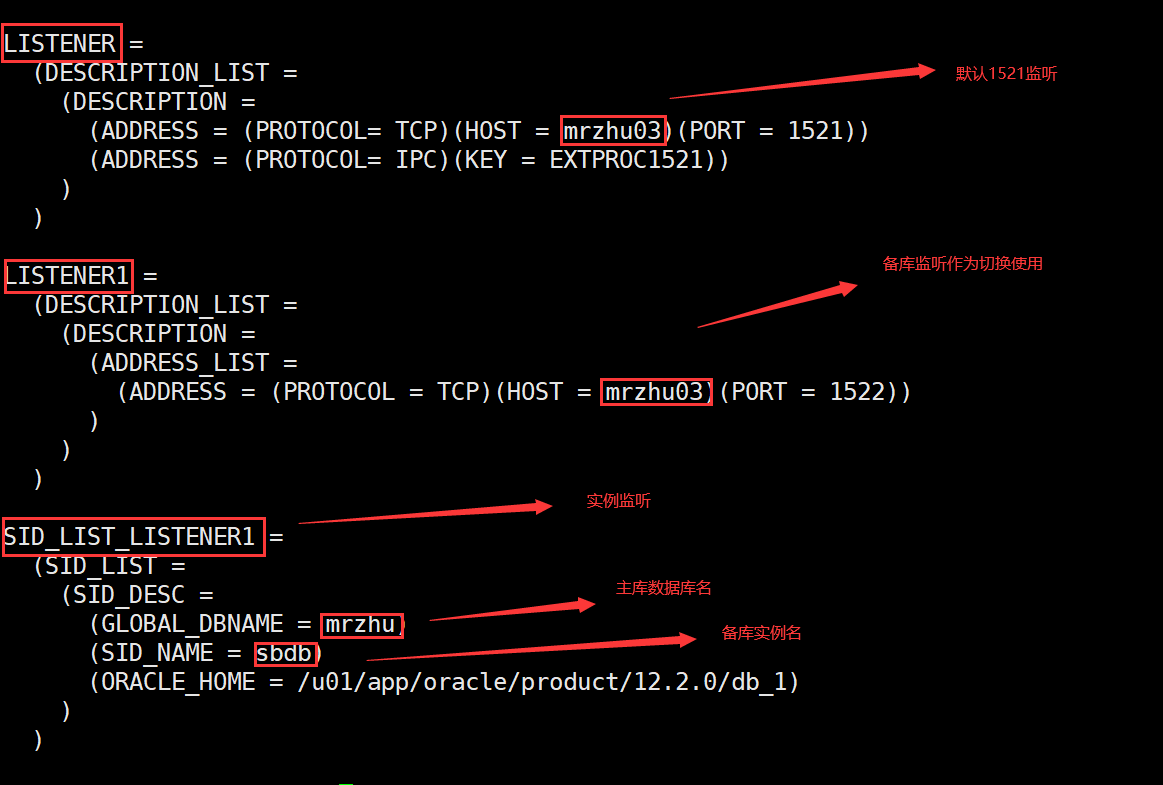

静态监听listener.ora配置
使用1522端口
数据库在nomount状态下启动时只能使用静态监听，实现sqlplus远程登录操作数据库

创建静态监听配置文件

DG的oracle用户下
su - oracle
cd /u01/app/oracle/product/12.2.0/db_1/network/admin (或者cd$ORACLE_HOME/network/admin)
vim listener.ora
内容如下:

默认监听

LISTENER =
(DESCRIPTION_LIST =
(DESCRIPTION =
(ADDRESS = (PROTOCOL= TCP)(HOST = mrzhu03)(PORT = 1521))
(ADDRESS = (PROTOCOL= IPC)(KEY = EXTPROC1521))
)
)

新增备库监听LISTENER1

LISTENER1 =
(DESCRIPTION_LIST =
(DESCRIPTION =
(ADDRESS_LIST =
(ADDRESS = (PROTOCOL = TCP)(HOST = mrzhu03)(PORT = 1522))
)
)
)
SID_LIST_LISTENER1 =
(SID_LIST =
(SID_DESC =
(GLOBAL_DBNAME = mrzhu)
(SID_NAME = sbdb)
(ORACLE_HOME = /u01/app/oracle/product/12.2.0/db_1)
)
)

图 193

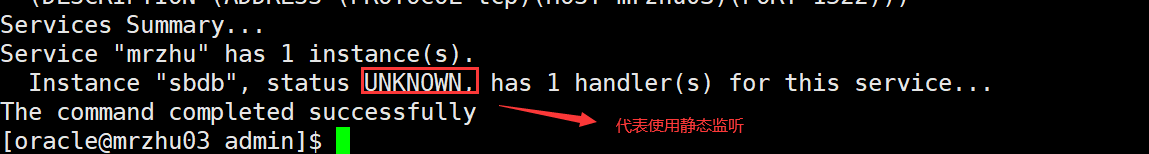

启动DG备库监听

DG的oracle账户下启动监听listener1
lsnrctl start listener1

图 194

链接文件tnsname.ora配置
使用N1与DG做数据通信

创建tnsname文件

DG的oracle用户下
su - oracle
cd /u01/app/oracle/product/12.2.0/db_1/network/admin (或者cd$ORACLE_HOME/network/admin)
vim tnsnames.ora

配置tnsnames.ora

tnsmrzhu =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = mrzhu01)(PORT = 1521))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = mrzhu)
)
)
tnssbdb =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = mrzhu03)(PORT = 1522))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = mrzhu)
)
)

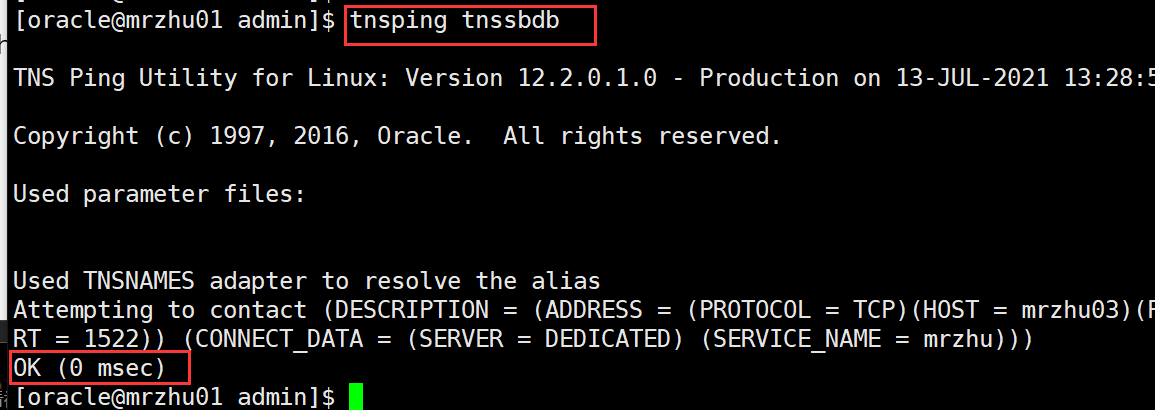

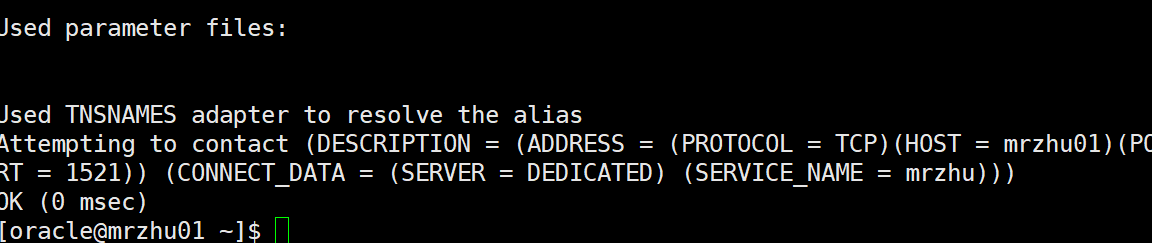

主库测试与备库TNS通信

N1_oracle账户下测试与备库通信
tnsping tnsmrzhu
tnsping tnssbdb

图 195

图 196

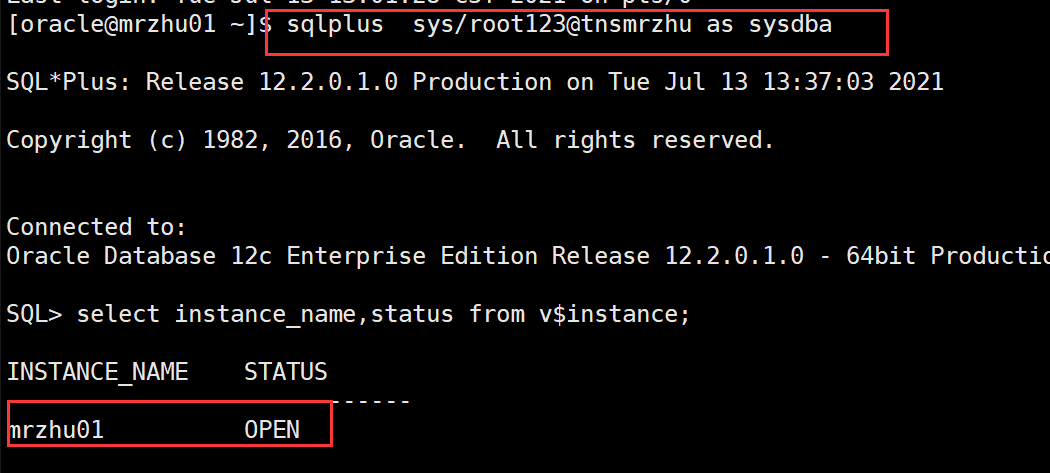

使用数据库之间的sqlplus远程登录测试

sqlplus sys/root123@tnsmrzhu as sysdba
sqlplus sys/root123@tnssbdb as sysdba
select instance_name,status from v$instance;

图 197

图 198

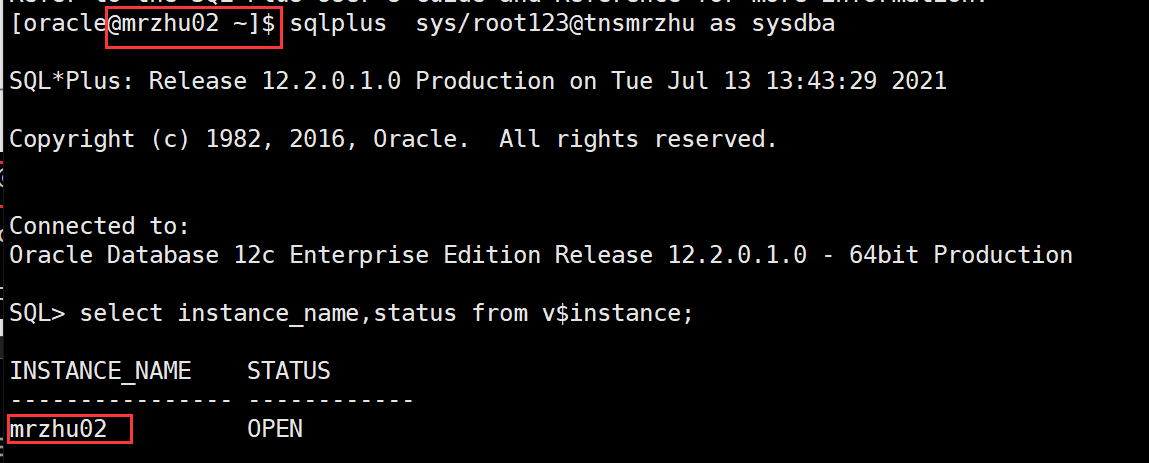

N2上测试
tnsping tnsmrzhu
tnsping tnssbdb
sqlplus sys/root123@tnsmrzhu as sysdba #tnsmrzhu与mrzhu02绑定所以显示sid为mrzhu02
sqlplus sys/root123@tnssbdb as sysdba
select instance_name,status from v$instance;

图 199

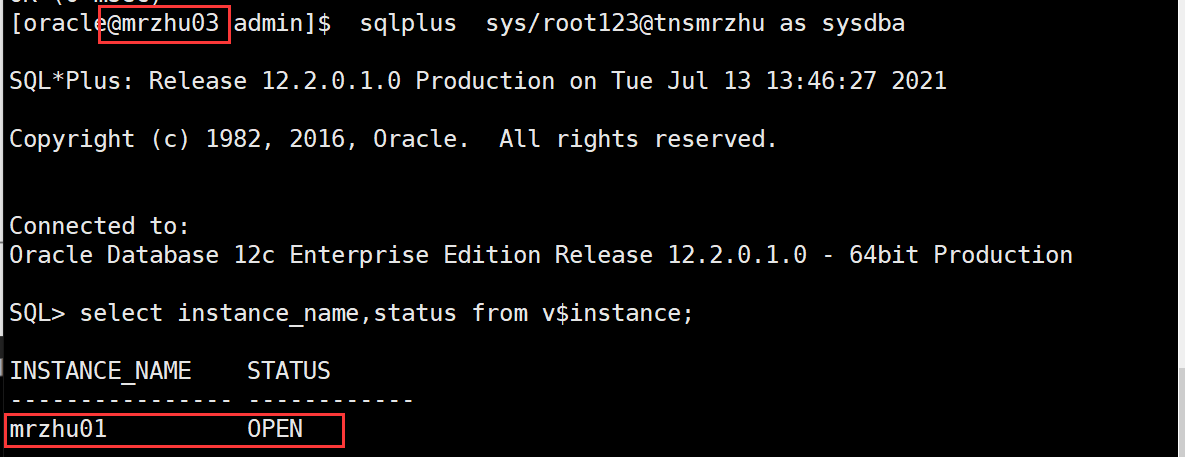

备库测试与主库TNS通信
在DG上使用oracle账户测试
tnsping tnsmrzhu
tnsping tnssbdb
sqlplus sys/root123@tnsmrzhu as sysdba #####监听name文件中配置tnsmrzhu与mrzhu01绑定所以显示sid为mrzhu01
sqlplus sys/root123@tnssbdb as sysdba
select instance_name,status from v$instance;

图 200
listener与tnsname配置文件的区别
https://blog.csdn.net/m0_37373806/article/details/64159846
#########P20节

创建DG的STANDBY副本
保证DG实例监听启动、实例为nomount状态
创建副本的方法使用duplicate复制（本文使用方法）或者使用rman离线复制

使用RMAN远程链接DG
在N1的oracle账户下
rman target / #基于操作系统验证，后续可能会报错
或基于密码验证
rman target sys/root123@tnsmrzhu #使用此方法较好
链接备备库实例
RMAN> connect auxiliary sys/root123@tnssbdb

图 201
或者也可以用一条命令直接链接备库通道
rman target sys/root123@tnsmrzhu auxiliary sys/root123@tnssbdb

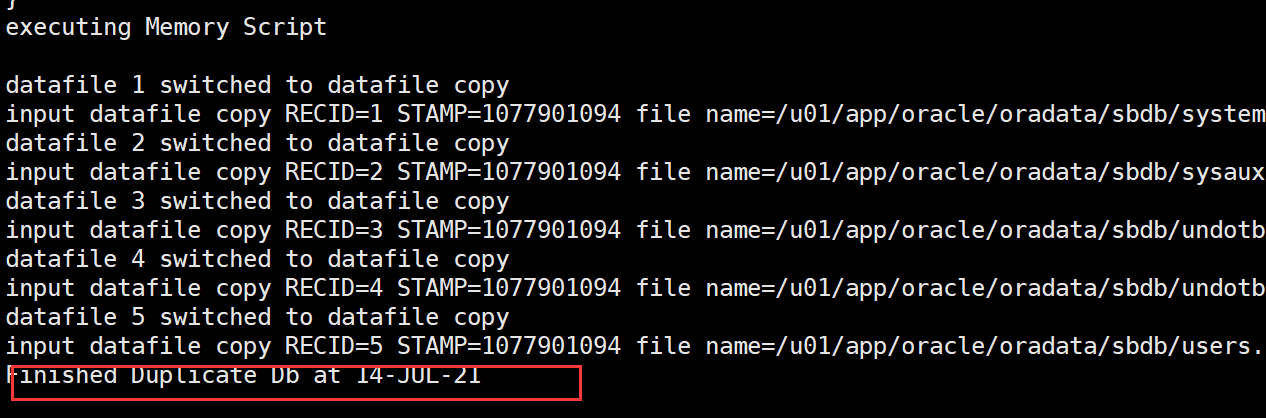

在N1复制数据库副本到备库

RMAN>duplicate target database for standby from active database nofilenamecheck;

图 202
temp文件不会拷贝过去，由数据库自动生成

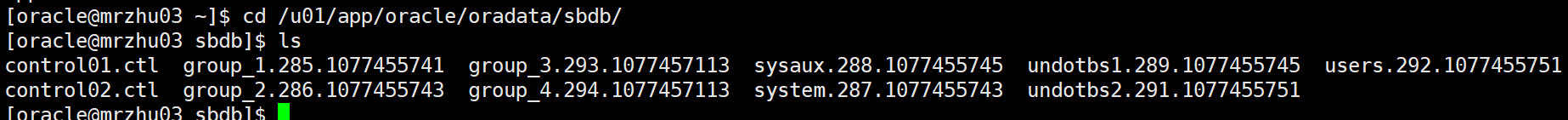

图 203

查看备库状态
DG库相关参数已由pfile设置
做完在线复制后DG数据库为mount状态了

图 204

配置STANDBY日志组
redolog
添加standby日志组、开启同步
standby日志组=redo日志组+1共2+1
查看RAC主库日志组

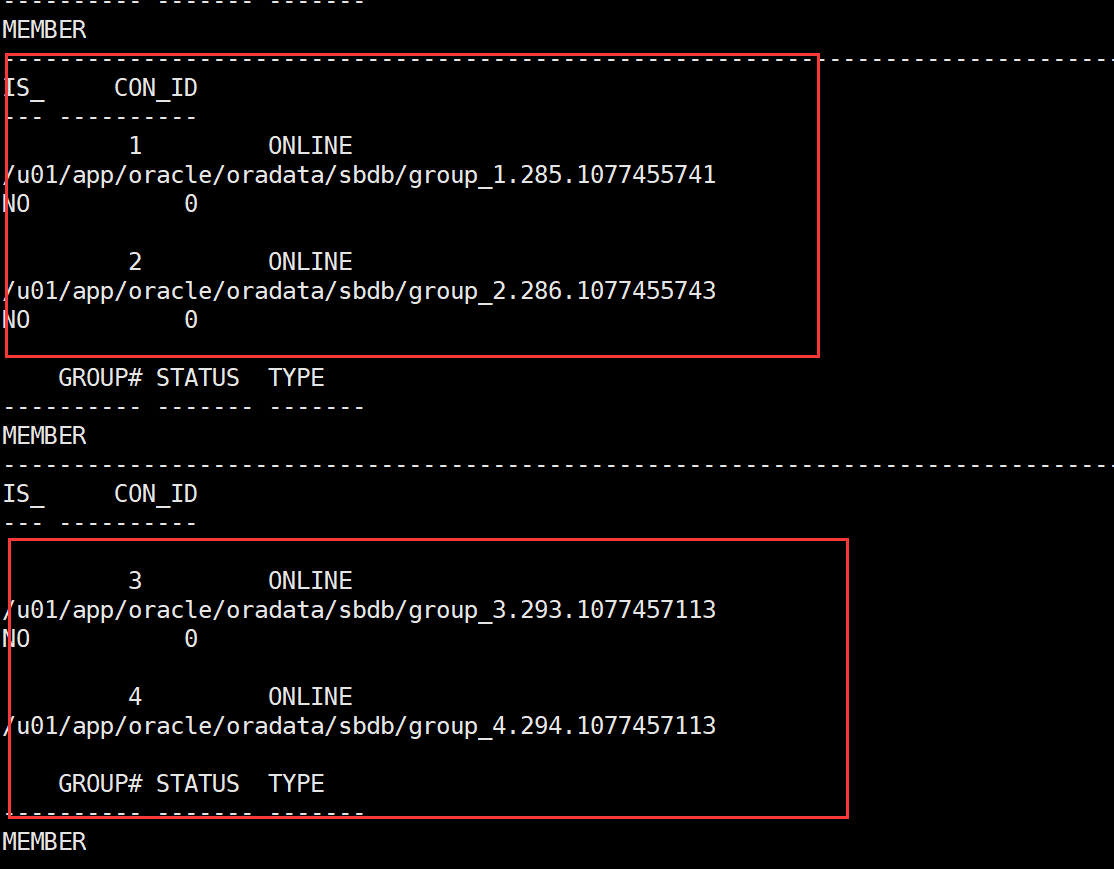

select * from v$logfile;
主库，DG日志成员为2个，如下
N1:
2个日志组goup1、2
N2:
2个日志组 group3、4
member1 ------(g1 、g2)
member2-------(g13、g4)
那么DG日志组配置2+1，thread为线程
thread1 ----(g11 g12 g13)
thread2 ----(g14 g15 g16)

图 205

创建备库日志组
备库日志文件大小为200M必须与rac一致
在dg上查看成员与日志组
select * from v$standby_log;

图 206

在DG上添加日志组 2group+1group

####
alter database add standby logfile thread 1 group 11 (\'/u01/app/oracle/oradata/sbdb/stredo11.log\') size 200M;
alter database add standby logfile thread 1 group 12 (\'/u01/app/oracle/oradata/sbdb/stredo12.log\') size 200M; ####对应节点1同步
alter database add standby logfile thread 1 group 13 (\'/u01/app/oracle/oradata/sbdb/stredo13.log\') size 200M;
###
alter database add standby logfile thread 2 group 14 (\'/u01/app/oracle/oradata/sbdb/stredo14.log\') size 200M;
alter database add standby logfile thread 2 group 15 (\'/u01/app/oracle/oradata/sbdb/stredo15.log\') size 200M; #####对应节点2同步
alter database add standby logfile thread 2 group 16 (\'/u01/app/oracle/oradata/sbdb/stredo16.log\') size 200M;
#####

打开Redo实时应用同步（ADG）功能

12c切换归档才能同步

alter database recover managed standby database using archived logfile disconnect;
alter system switch logfile;

取消redo同步
alter database recover managed standby database cancel;
ADG

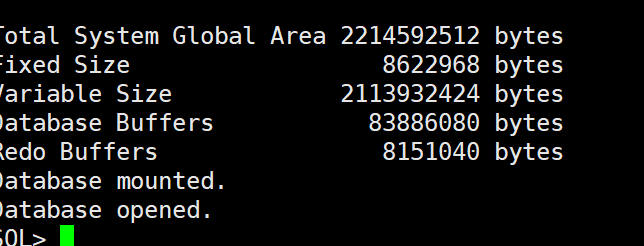

切换DG数据库到open状态
alter database open;

图 207
在DG上开启redo实时同步
alter database recover managed standby database disconnect;
设置完成后DG的open模式为read only with apply

修改保护模式为性能
最大性能，不会实时同步，如果主库采用非此模式且备库不可用会强制转化为此模式
alter database set standby database to maximize performance;
最大可用，主库commit后备库实时修改，一般使用此模式
alter database set standby database to maximize availability;
最大保护，如果主库和备库同步不了，主库就会shutdown
alter database set standby database to maximize protection;

查看主备库模式

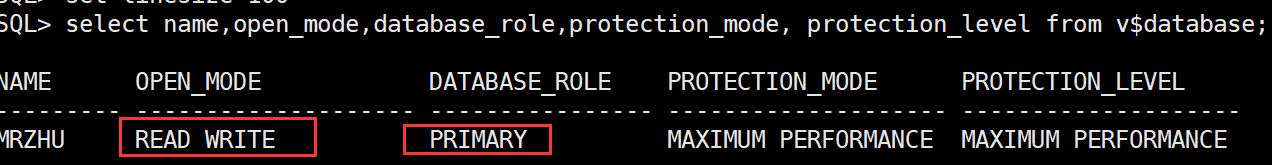

查看主库状态

setline 100
select name,open_mode,database_role,protection_mode, protection_level from v$database;

图 208

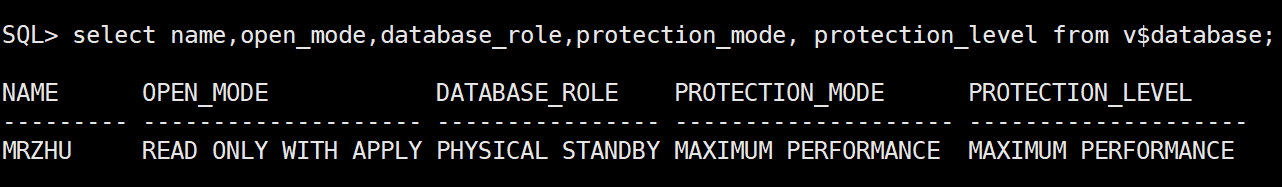

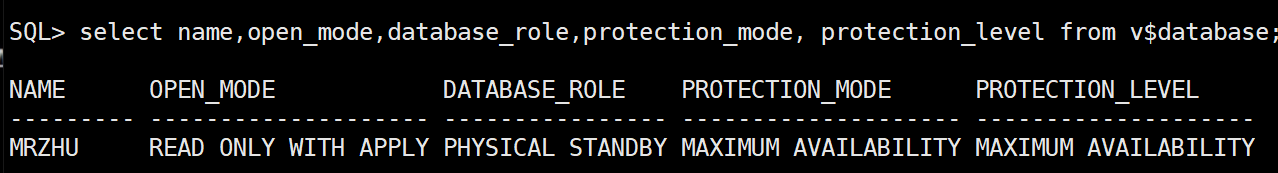

查看DG状态
select name,open_mode,database_role,protection_mode, protection_level from v$database;

图 209

更改保护模式
在主库其一节点以及DG上设置即可
alter database set standby database to maximize availability;

图 210

测试主备库数据同步功能

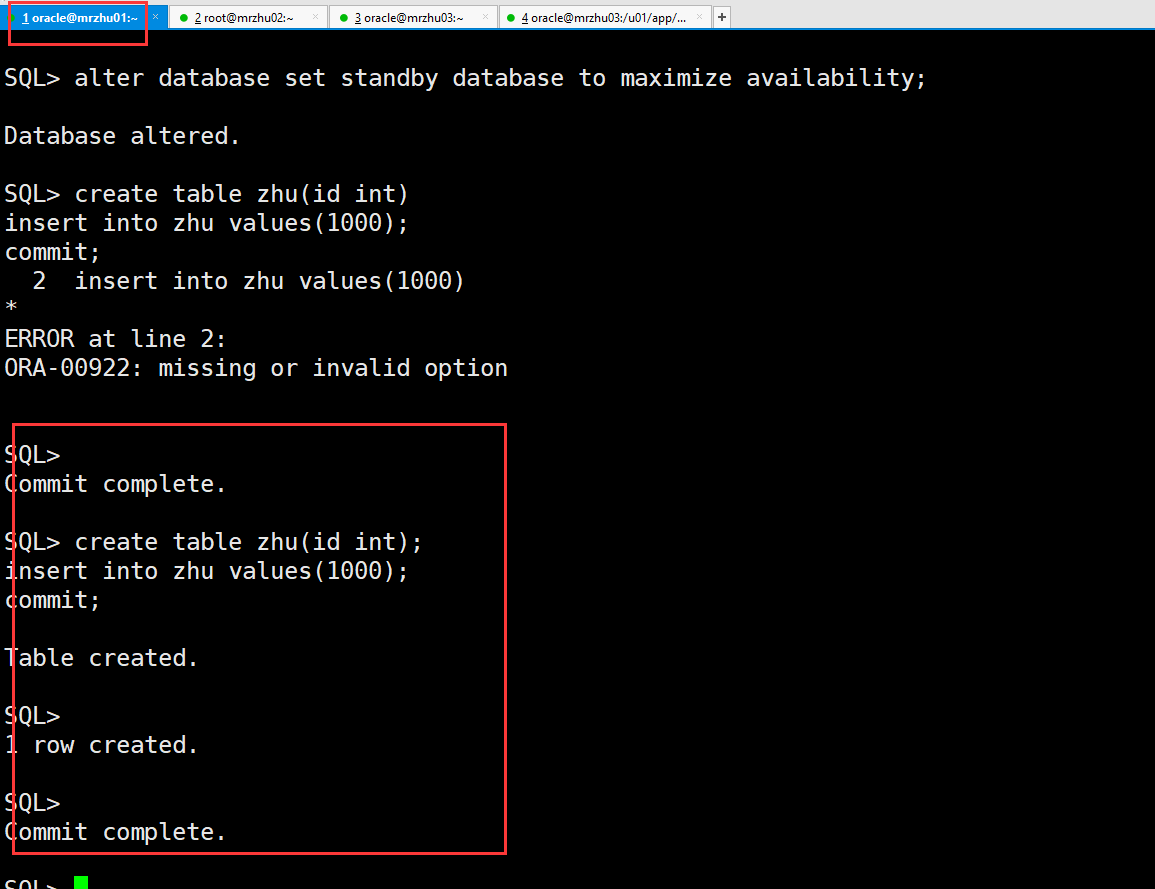

主库创建测试表
在主库插入表
```
create table zhu(id int);
insert into zhu values(1000);
commit;
/
/
/
```
图 211

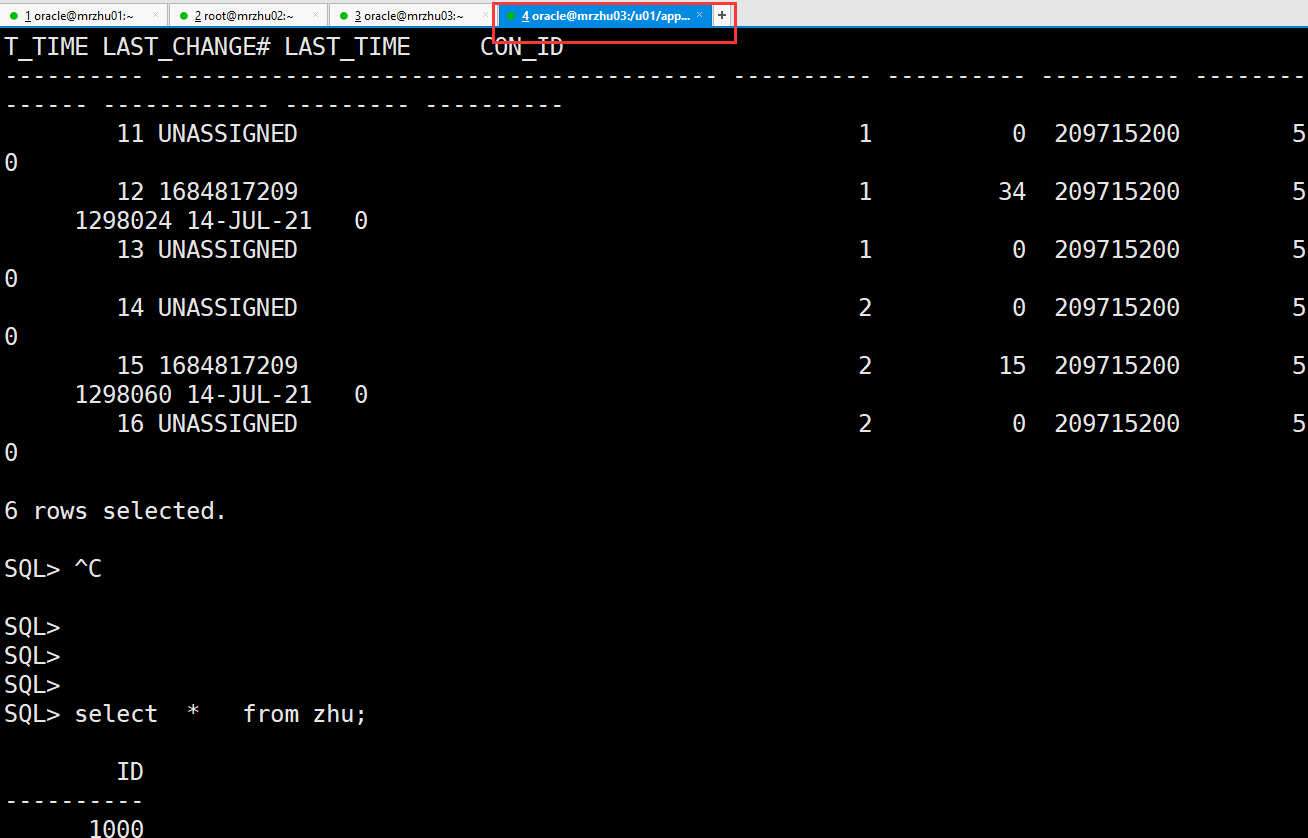

在DG上查看表同步情况

图 212

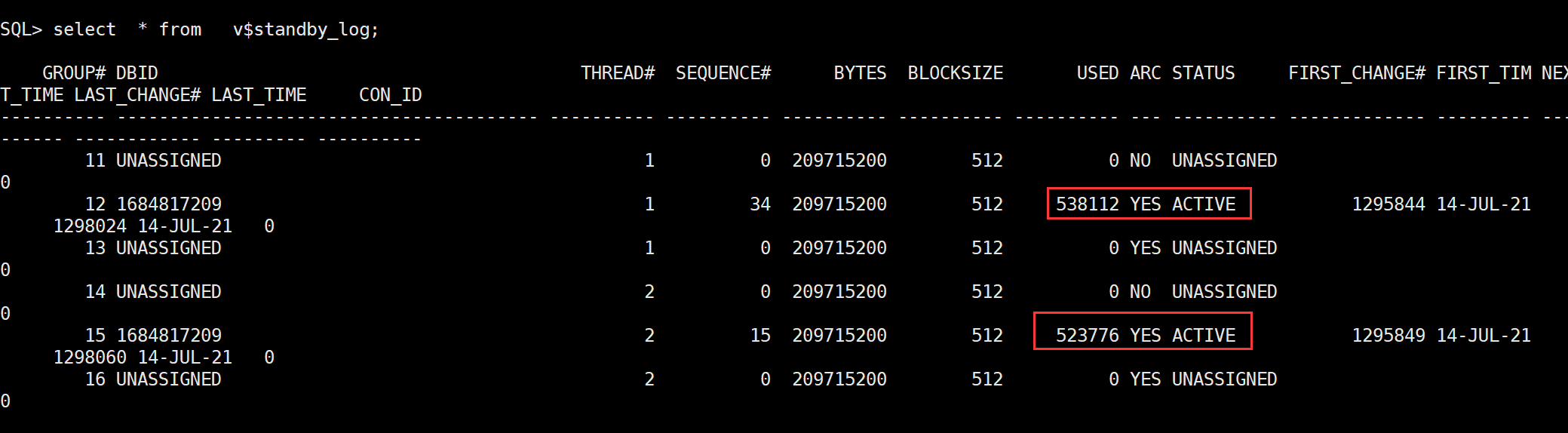

查看备库redo日志状态

select * from v$standby_log;

图 213

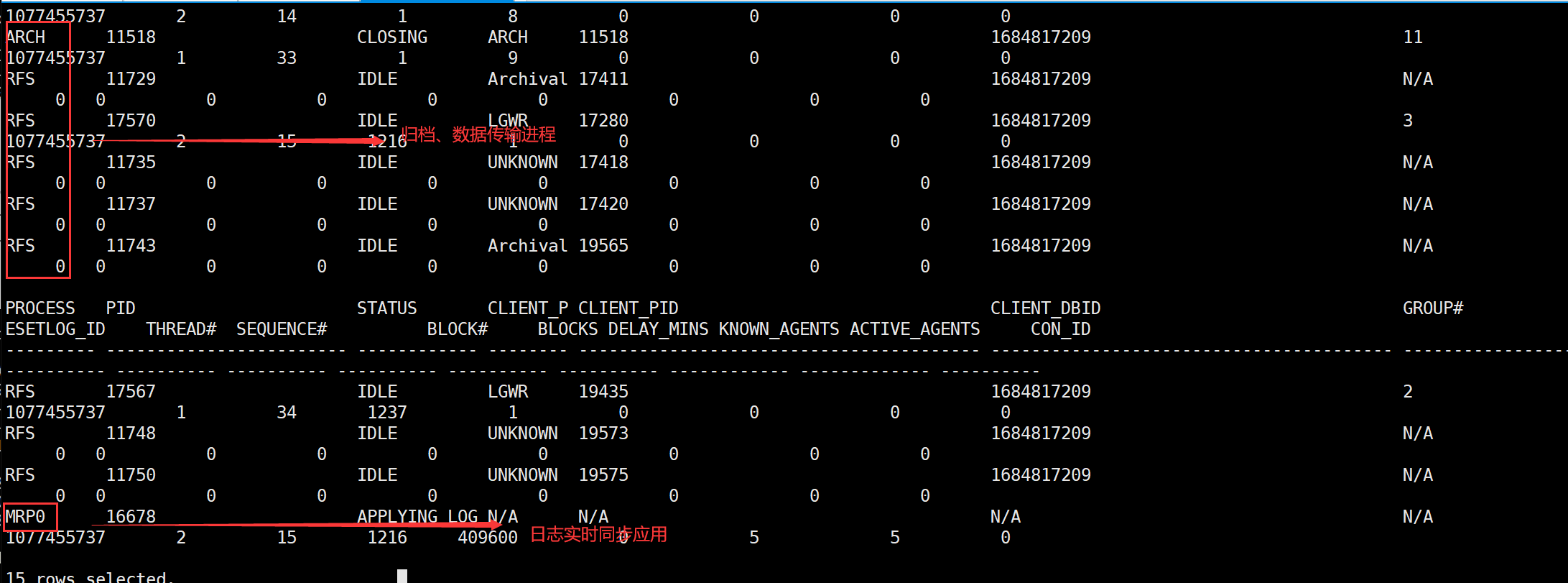

查看后台同步进程状态

select * from v$managed_standby;

图 214

DG数据同步优化（必配置）
之前的tnsname-hostname映射配置，DG的tnsmrzhu参数绑定的是mrzhu01，那么节点1 宕机后DG不会拉取节点2的日志进行同步

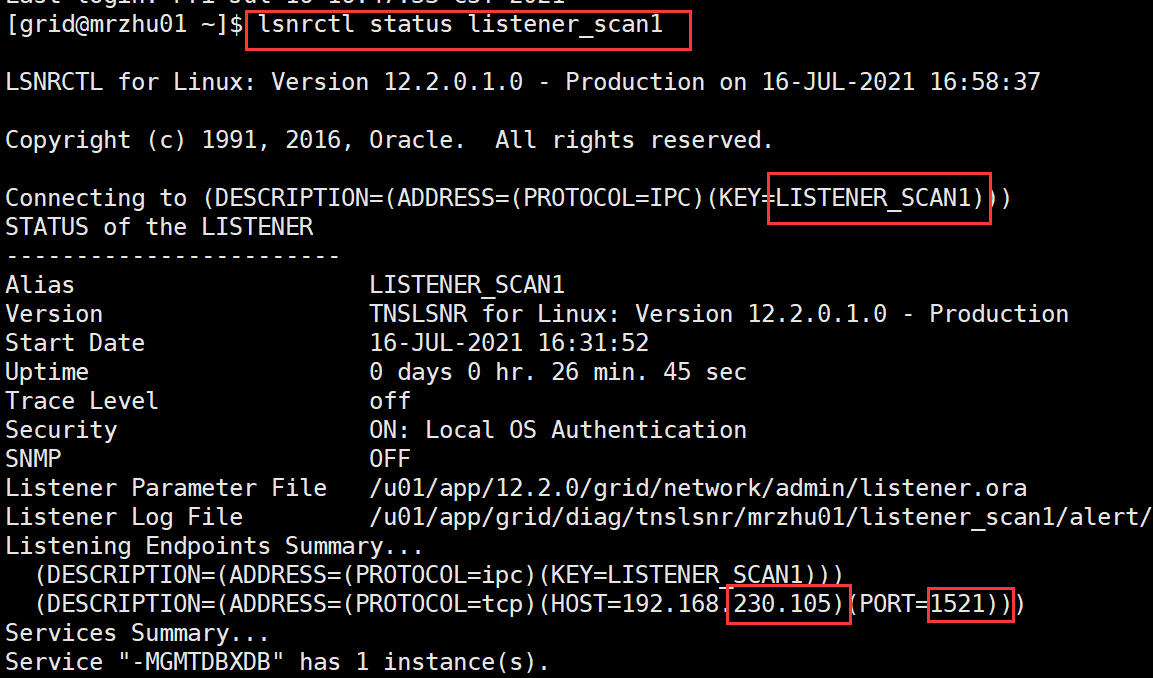

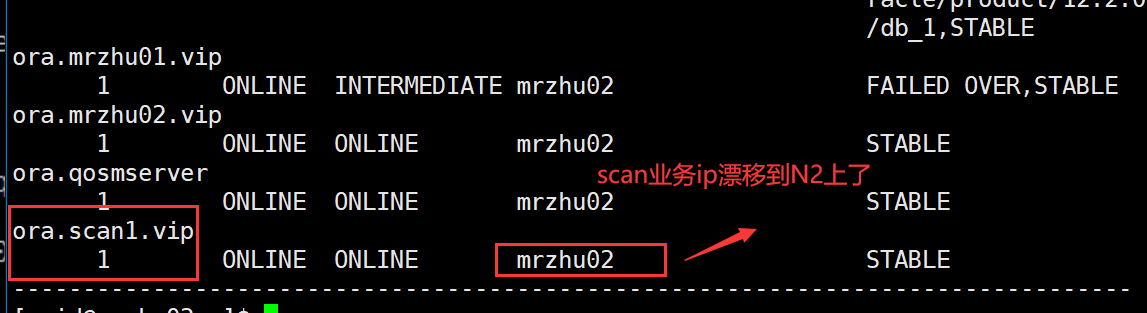

修改DG的tnsname的tnsmrzhu参数为rac-scan后无论N1或者N2宕机，DG都可以拉取归档

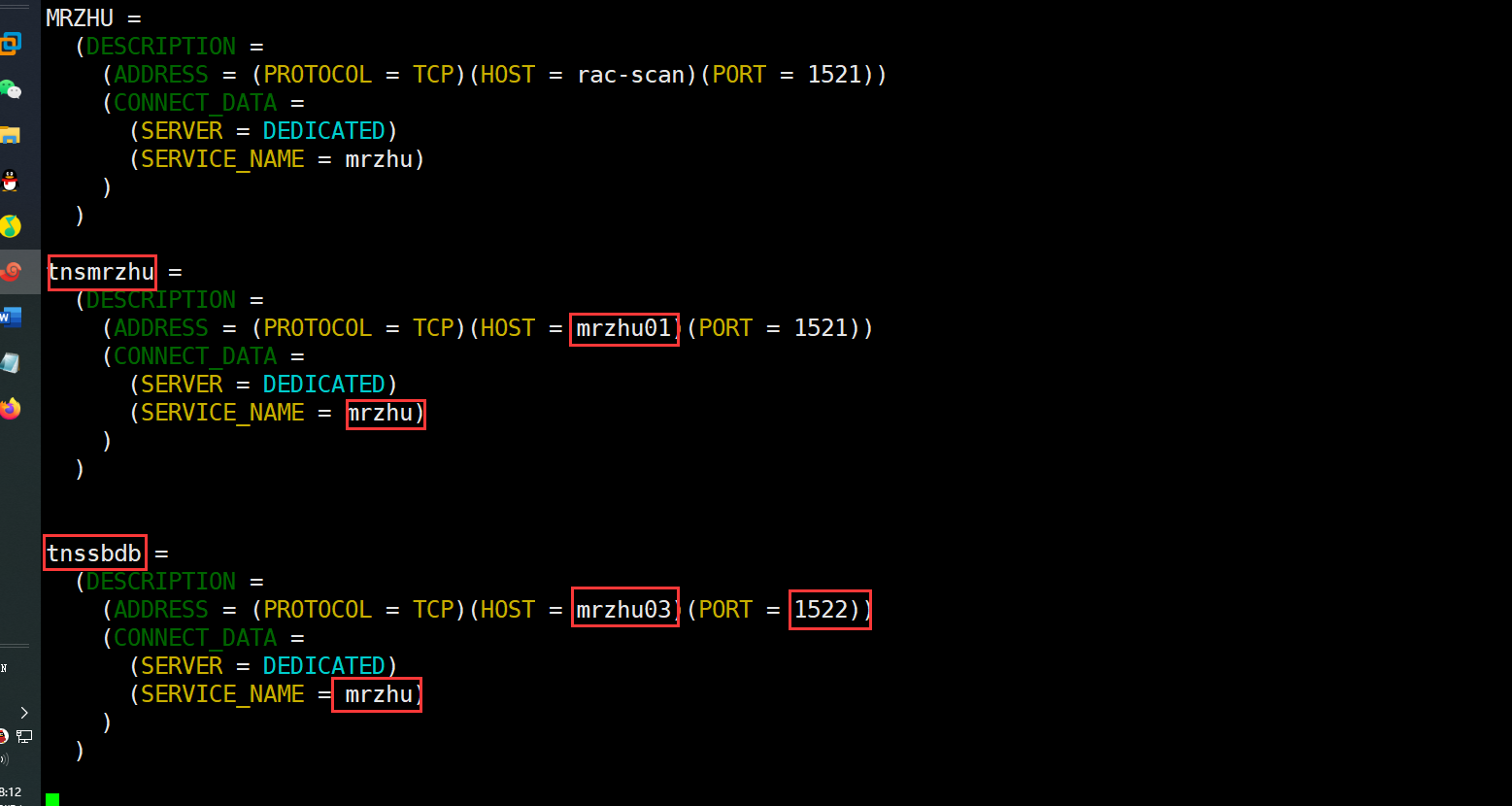

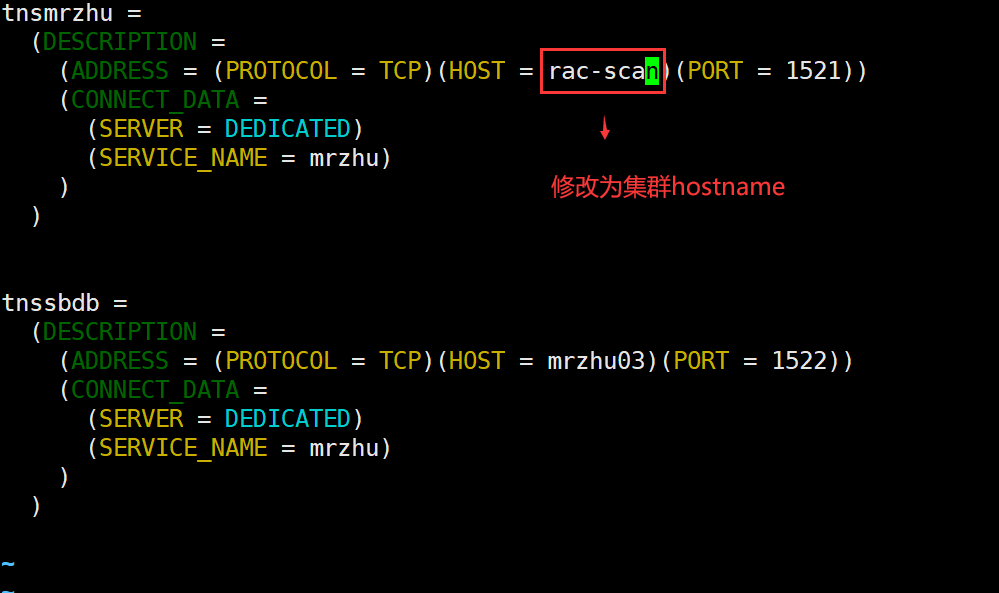

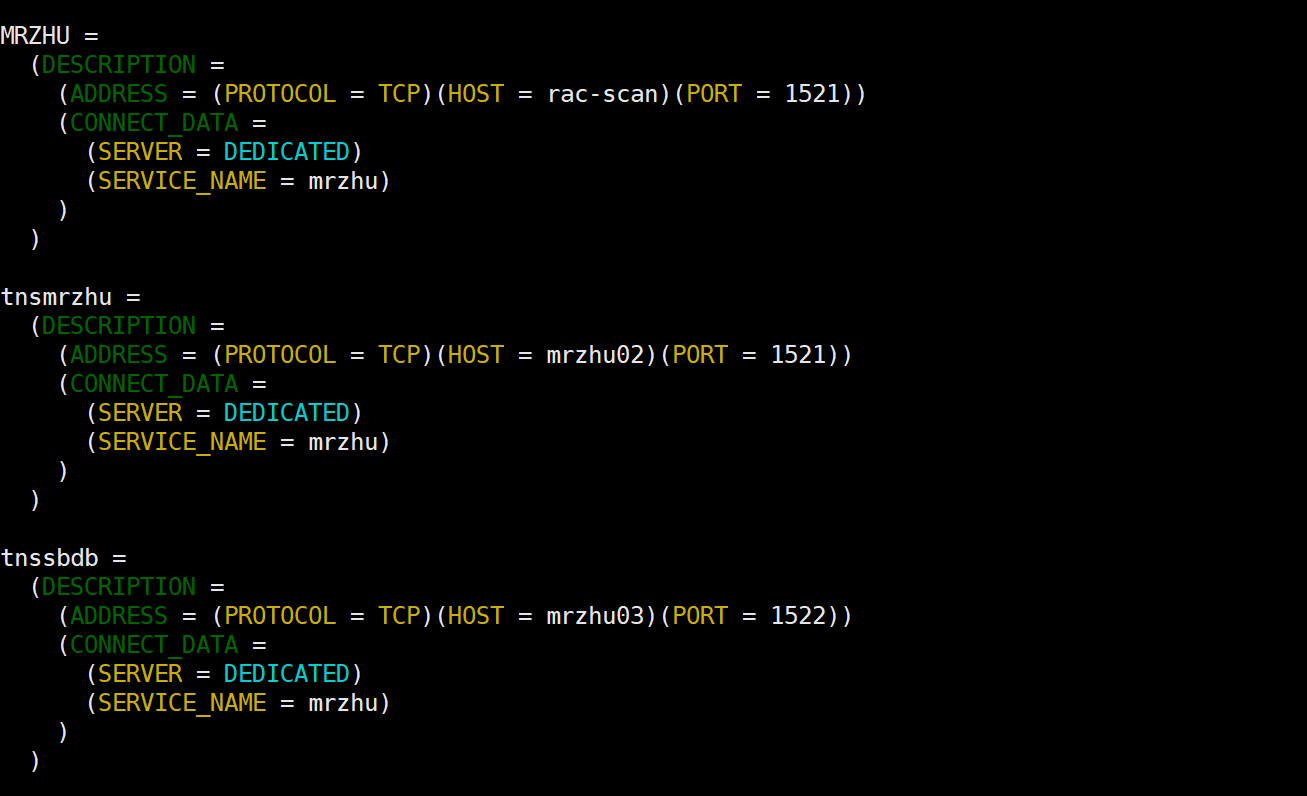

修改DG的tnsname.ora
在DG上oracle账户下
cd /u01/app/oracle/product/12.2.0/db_1/network/admin
vim tnsnames.ora

图 215

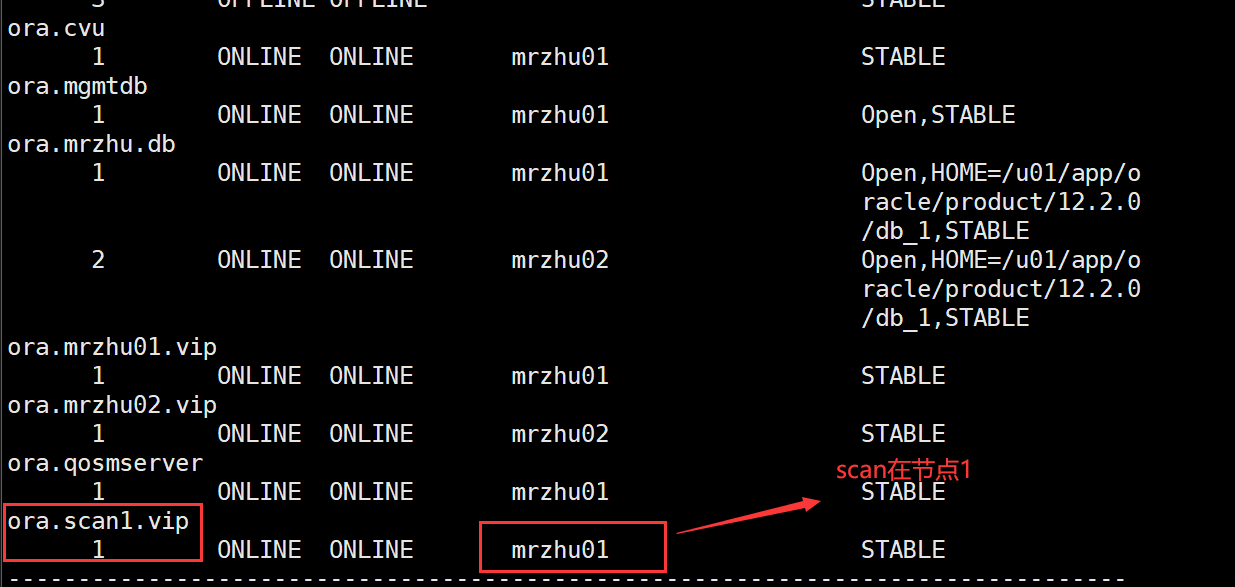

确认hosts解析已经添加

图 216

重启监听进程

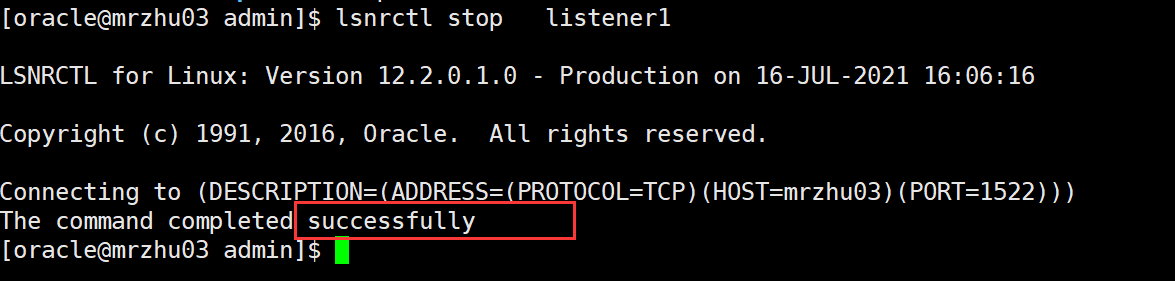

关闭备库监听listener1
lsnrctl stop listener1

图 217

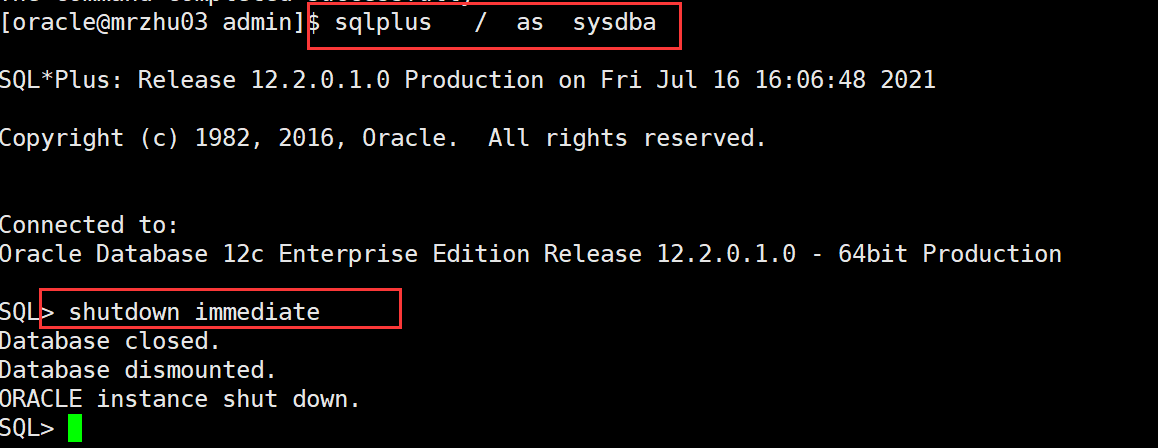

关闭DG数据库
sqlplus / as sysdba
shutdown immediate
exit

图 218
启动备库监听
lsnrctl start listener1
图 219
启动DG实例
sqlplus / as sysdba
startup

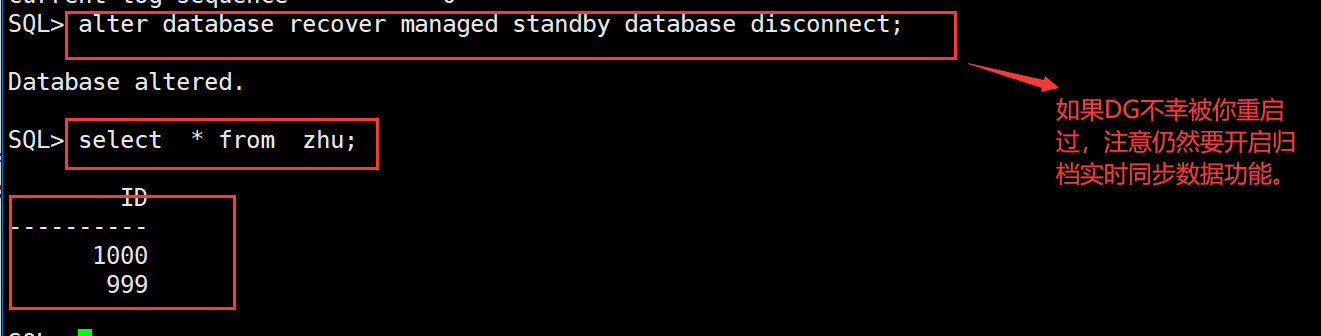

打开DG实时同步应用
数据库每次重启后都要重新开启实时同步
alter database recover managed standby database disconnect;

图 220

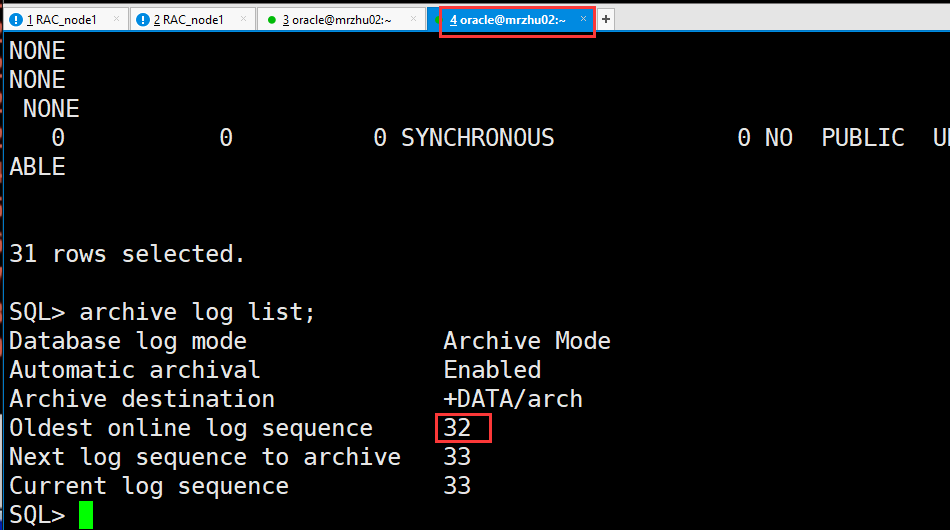

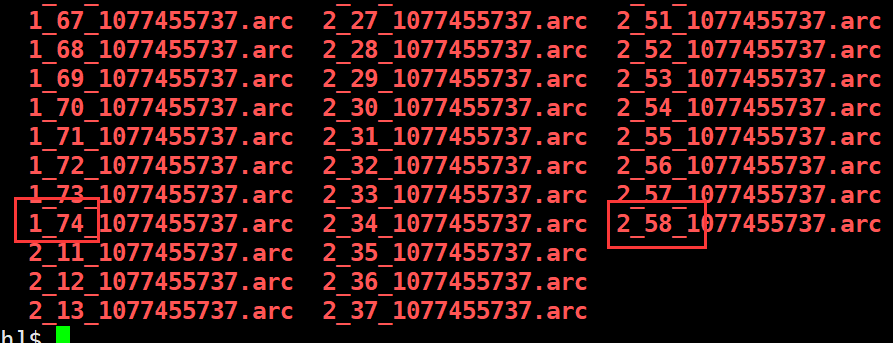

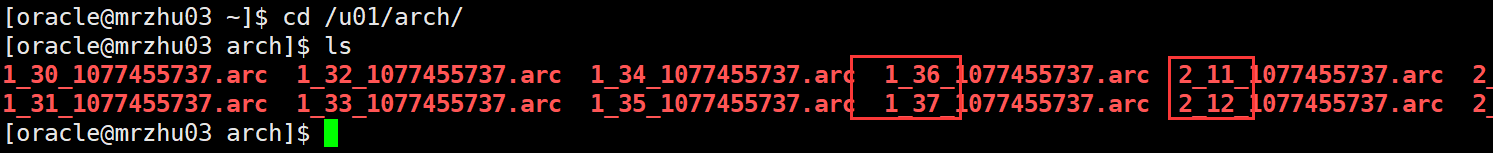

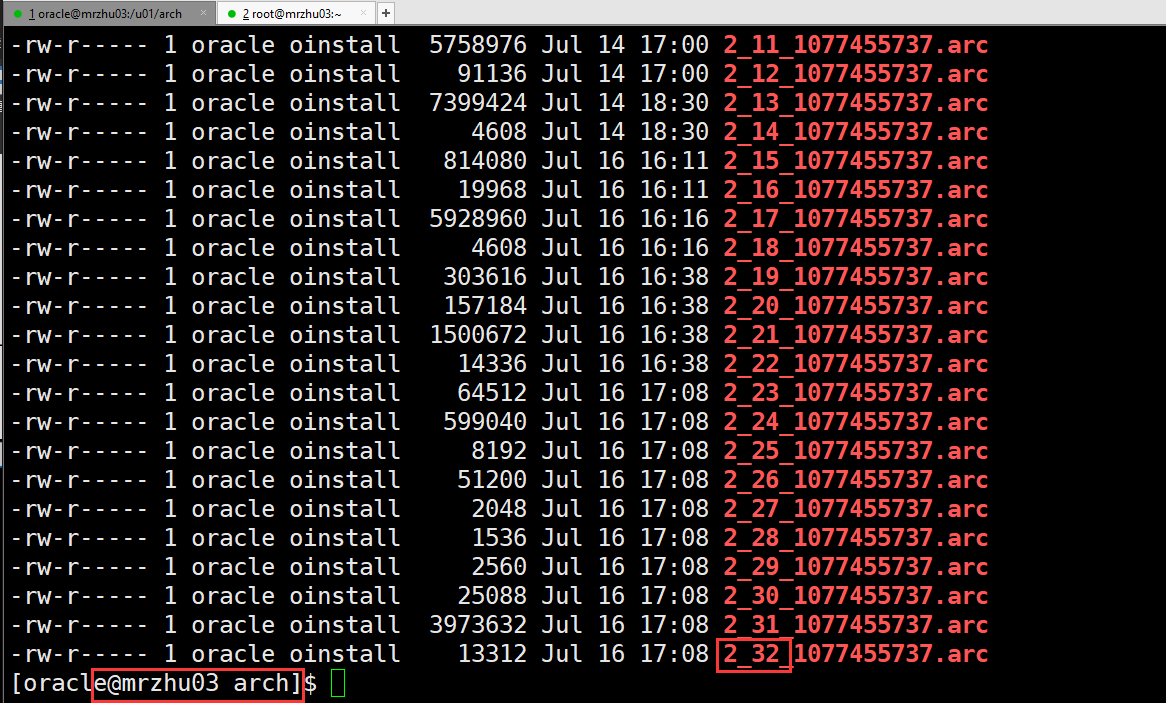

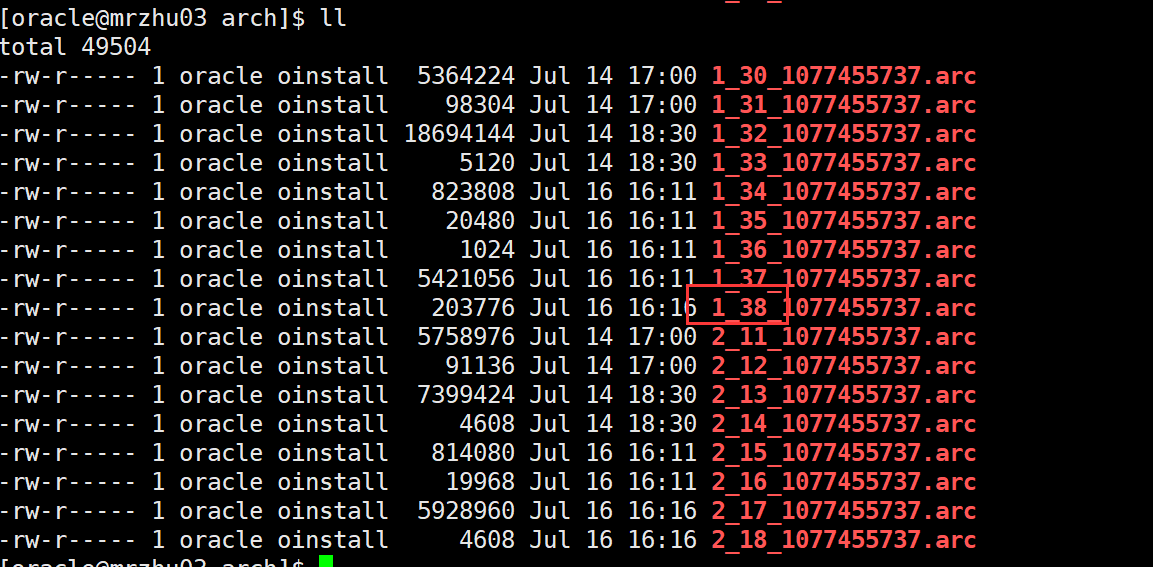

查看归档
1开头是N1，2开头是N2

图 221

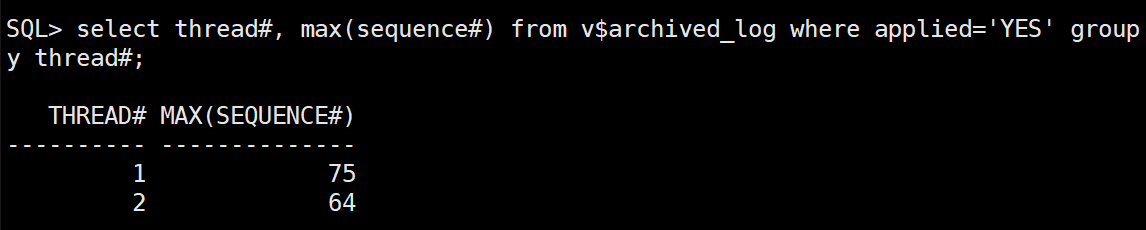

在N1上查看最新归档号并与DG作对比，确认是否一致

图 222

图 223

图 224

优化后同步测试

DG虚拟机断网
关闭虚拟机网卡

图 225

N1插入数据到表zhu
测试DG断网拉取日志，在N1上插入zhu表数据
```
insert into zhu values(999);
commit;
```
图 226

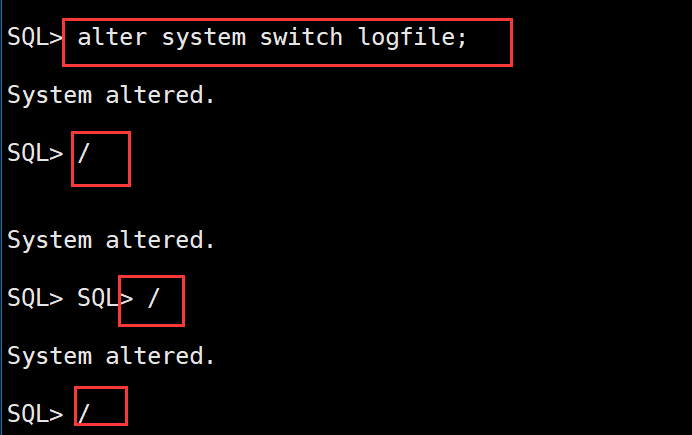

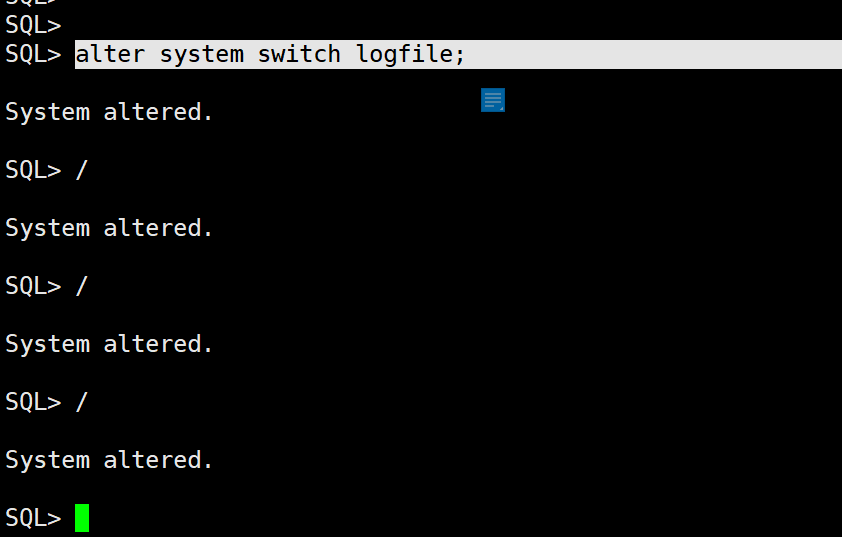

在N1和N2做几次日志切换
alter system switch logfile;

图 227
确认N2已经有此表的新增数据

查看主库节点归档

archive log list;

图 228

图 229

确定rac-scan资源在主库哪个节点

grid账户下
crsctl stat res -t

图 230
在N1上查看scan监听
lsnrctl status listener_scan1

图 231

关闭节点1电源
关闭节点1（虚拟机电源-关机），直接关机相当于scan断电，此时scan飘逸到N2上

图 232
crsctl stat res -t

图 233

打开DG主机网卡

图 234

图 235

确认DG是否接收到N2传输的归档日志
查看DG归档日志
cd /u01/arch/

图 236

查看N2归档日志
建议使用视图化工具查看此参数，网速较慢可能会显示超时error
传输进程排错需要查看的参数
select from v$archive_dest;
select from v$archive_dest_status;

图 237

对比DG与N2的归档日志
如果一样则说明，业务scan资源切换到N2上后，归档也能正常被同步到DG上

检查数据表同步情况
在DG上检查在N1上插入的数据有没被同步到DG上
打开日志实时同步应用
alter database recover managed standby database disconnect; #同步从N2上的归档到当前数据库中
在DG上查看表，确认是否有999值
select * from zhu;

图 238

RAC与DG的启停顺序与同步常见问题

启停顺序
启动:
先备库，后主库
关闭:
先主库，后备库
前提：
干净的关闭，关闭实例，关闭资源，init 0 关机

常见问题

机房断电

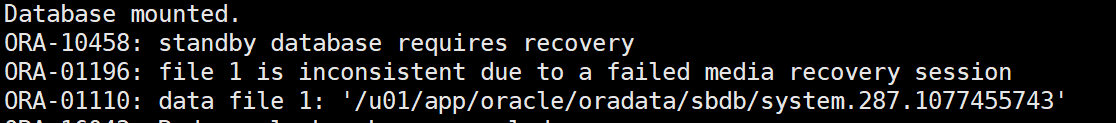

注意如果DG服务器直接关机会报错

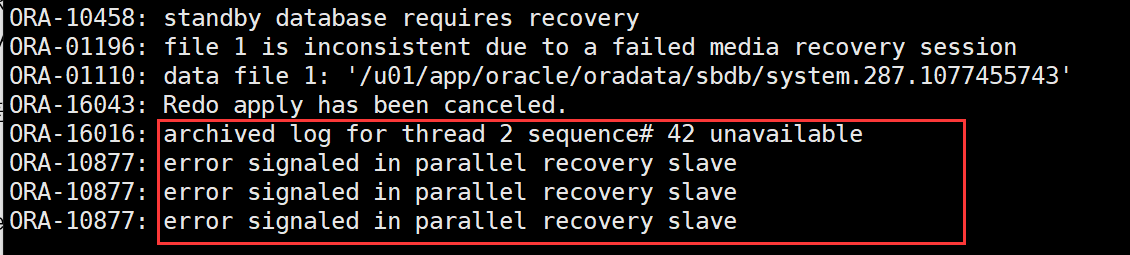

如果机房意外断电导致日志不连续需要DG恢复

图 239

断电后的同步问题排查_1

排查思路
先执行sql界面优化

SQL> COL NAME FOR A13
SQL> COL VALUE FOR A20
SQL> COL UNIT FOR A30
SQL> SET LINES 122

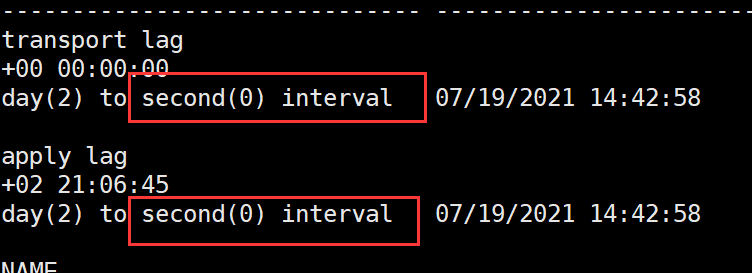

在DG上查看同步时间差
SELECT NAME,VALUE,UNIT,TIME_COMPUTED FROM V$DATAGUARD_STATS WHERE NAME IN (\'transport lag\',\'apply lag\');
查看主库log seq
select thread#, max(sequence#) from v$archived_log group by thread#;
查看备库log seq
select thread#, max(sequence#) from v$archived_log where applied=\'YES\' group by thread#;
本文中问题出在没有开启DG的监听，导致rac-scan数据传输有问题。
开启监听后

图 240
由于主库日志没有同步过来，这时候有2个办法
1、等待日志同步到备库后在执行alter databse open；
2、手动在N1和 N2上执行日志切换，强制同步日志。

图 241
查看同步时间差恢复正常为0

图 242
查看log

图 243

图 244
最后别忘了在DG上打开log日志同步到数据库数据应用，否则N1上插入数据DG上不会同步到数据表
alter database recover managed standby database disconnect;
查看应用log seq
select thread#, max(sequence#) from v$archived_log group by thread#;

图 245
为什么thread2是57而不是最新的应用log seq，因为DG上的tnsname是rac-scan，此时scan节点为N1，所以和节点1是实时同步，要想2节点的实时同步日志号与N2上一致，在N2上发生commit或者日志切换即可。
如下：

图 246

图 247
总结：如果没有按照规定关闭开启关数据库集群时，发生断电异步重启，会导致日志不同步而产生的各种问题

排错思路
软件层：网络数据同步传输通道正常，如tnsname配置、监听是否打开，解决通讯问题如果还有问题可以考虑日志切换后，手动执行DG恢复。

DG恢复参考：

http://blog.itpub.net/22996654/viewspace-2149347/
https://blog.csdn.net/ctypyb2002/article/details/86699877

排查思路
查下主库节点，备库的配置
检查TNS相关配置
检查fal_client,fal_server参数
查下备库是否在实时应用模式
查询相关视图
备库：
v$managed_standby
注意RFS传输进程和MRP0日志应用进程
主库：
v$archive_dest
v$archive_dest_status

转载请注明-MrZ-个人博客

THE END

oracle

二维码

海报

【Oracle】12C RAC系列之02 ADG冗余部署（Linux）

目录1 ADG服务器创建前的准备1.1 说明与注意事项1.2 主库RAC归档配置-11.2.1 查看归档文件命令规则1.2.2 修改归档命名规则1.2.3 创建RAC归档保存目录1.2.4 修改两个实例的归档日志保存路径1.3 主库启用force loggi……

【Oracle】12C RAC系列之03 Switchover主备切换与回切

<<上一篇

SQLServer故障转移集群

下一篇>>

【Oracle】12C RAC系列之02 ADG冗余部署（Linux）

ADG服务器创建前的准备

说明与注意事项

主库RAC归档配置-1

查看归档文件命令规则

修改归档命名规则

创建RAC归档保存目录

修改两个实例的归档日志保存路径

主库启用force logging

主库初始化参数配置

设置db_unique_name

设置log_archive_config

设置log_archive_dest_1

设置log_archive_dest_2

设置standby_file_management

设置fal_sever/client

检查参数

配置N1与N2的tnsnames.ora

配置ADG数据库服务器

密码文件配置

查看主库密码文件

拷贝密码文件到临时目录

清除多余文件

修改密码文件格式

参数文件配置

创建init参数文件

文件内容为

使用参数文件启动实例到nomount状态

检查启动参数文件

P19节

静态监听listener.ora配置

创建静态监听配置文件

默认监听

新增备库监听LISTENER1

启动DG备库监听

链接文件tnsname.ora配置

创建tnsname文件

配置tnsnames.ora

主库测试与备库TNS通信

备库测试与主库TNS通信

创建DG的STANDBY副本

使用RMAN远程链接DG

在N1复制数据库副本到备库

查看备库状态

配置STANDBY日志组

创建备库日志组

打开Redo实时应用同步（ADG）功能

修改保护模式为性能

查看主备库模式

更改保护模式

测试主备库数据同步功能

主库创建测试表

在DG上查看表同步情况

查看备库redo日志状态

查看后台同步进程状态

DG数据同步优化（必配置）

修改DG的tnsname.ora

重启监听进程

打开DG实时同步应用

优化后同步测试

DG虚拟机断网

N1插入数据到表zhu

查看主库节点归档

确定rac-scan资源在主库哪个节点

关闭节点1电源

打开DG主机网卡

确认DG是否接收到N2传输的归档日志

查看N2归档日志

对比DG与N2的归档日志

检查数据表同步情况

RAC与DG的启停顺序与同步常见问题

启停顺序

常见问题

机房断电

断电后的同步问题排查_1

排错思路

DG恢复参考：

排查思路

取消回复

共有 1 条评论
