【Oracle】12C RAC系列之01 RAC高可用搭建（Linux）

MrZ • 2021-08-05 • 数据库, 默认分类 • 187 阅读

1 部署环境说明
2 一图流虚拟机安装
3 共享磁盘配置
4 GRID集群软件安装
5 ORACLE软件安装

部署环境说明

Centos7.6两台组RAC集群，6GB（RAC有效6GB）内存，60GB本地存储
centos7.8一台部署ADG服务器
VMMware15.6
Oracle12C 12.2、Grid软件一套
VNC、Xshell远程连接工具
相关部署文件链接：https://pan.baidu.com/s/1ppgkQLbZ-PbUN2eqJYapJQ 提取码：7777

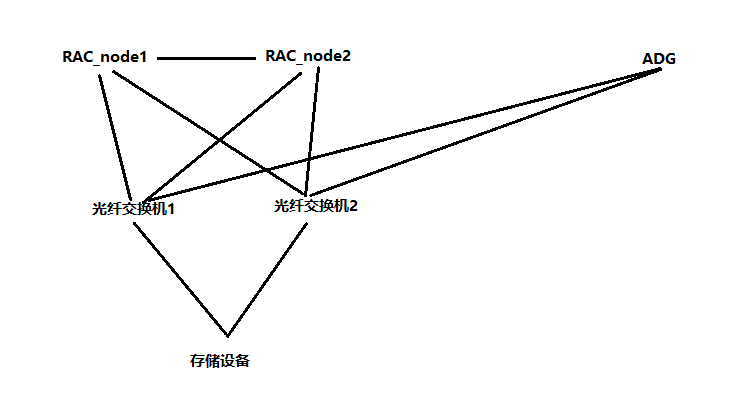

架构示例图（参考）

图 1

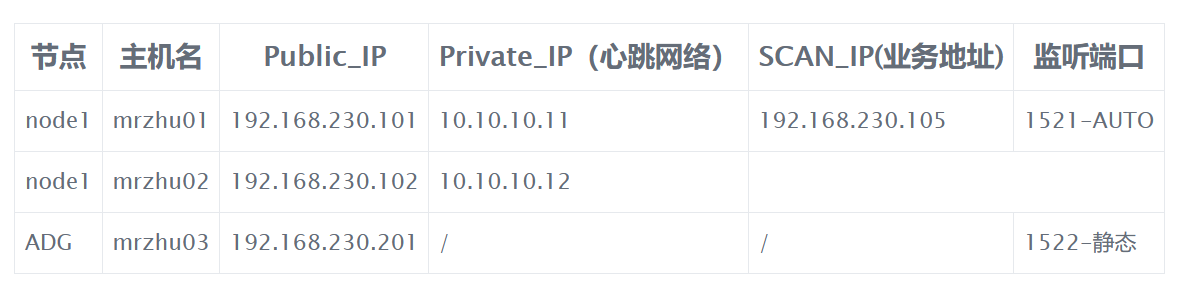

IP规划

一图流虚拟机安装

节点1系统安装

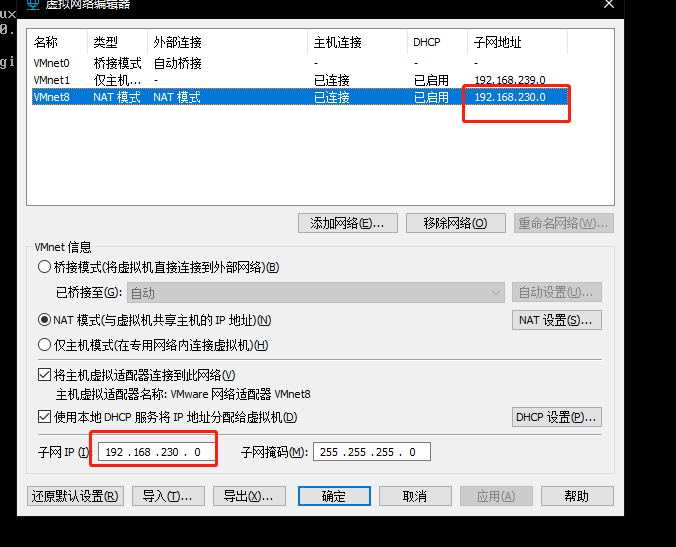

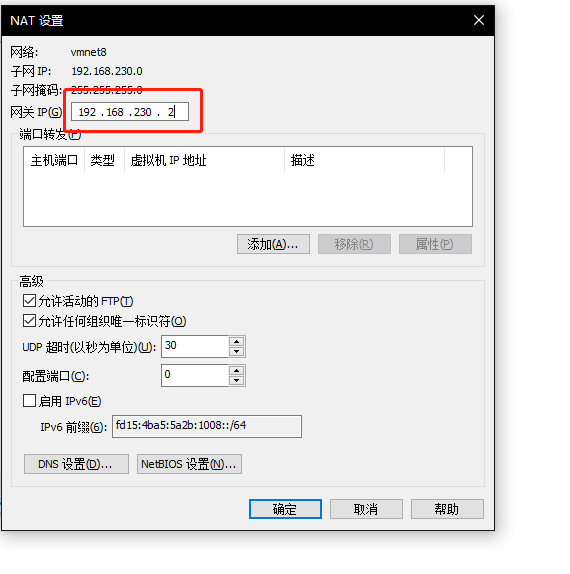

Vmmware网络部分设置优化

root密码123456
sys密码root123
Public网卡选择nat模式
Private网卡选择主机模式

图 2

图 3

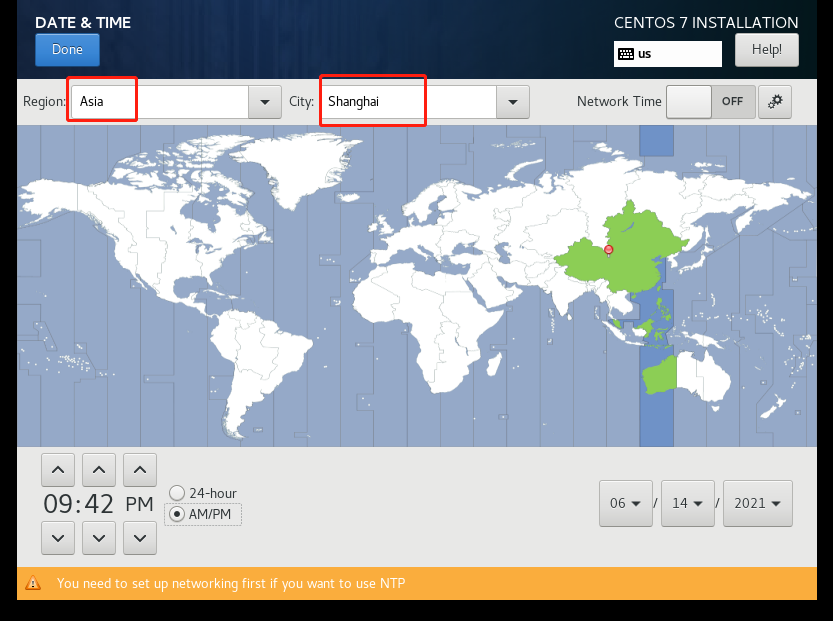

时区-上海

图 4

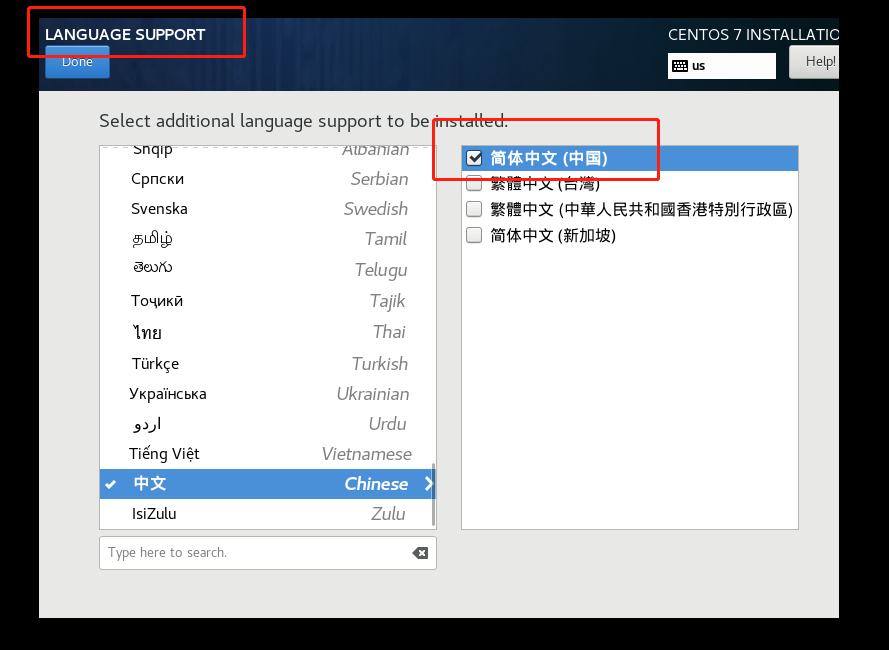

语言支持（按需选择）

图 5

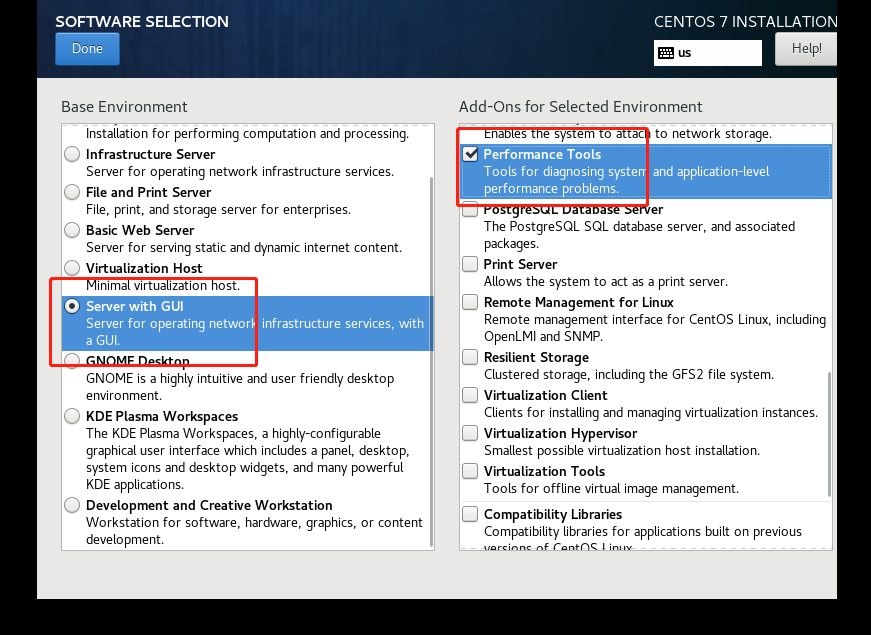

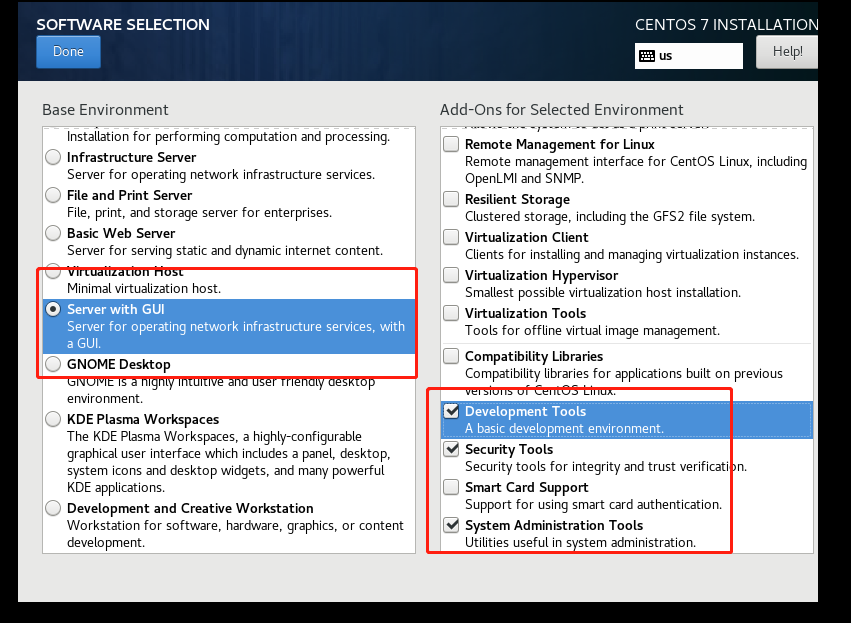

安装插件

图 6

图 7

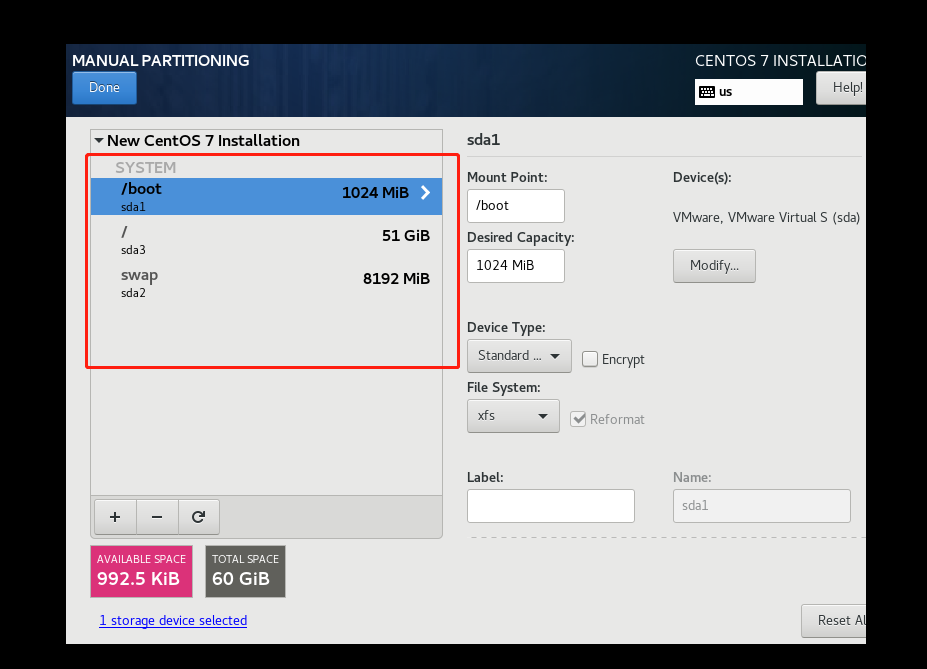

分区

/boot 1GB
swap 8GB
/ 51GB

图8

节点1主机配置优化

修改N1默认主机名

vi /etc/hostname
mrzhu01

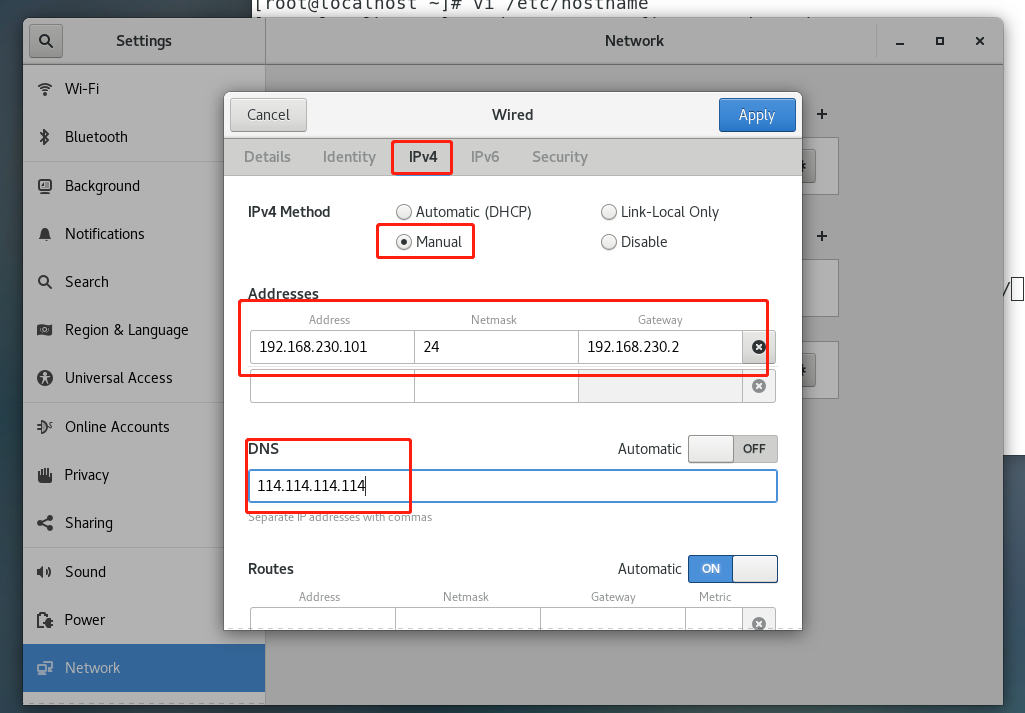

图形化网卡设置IP

图 9

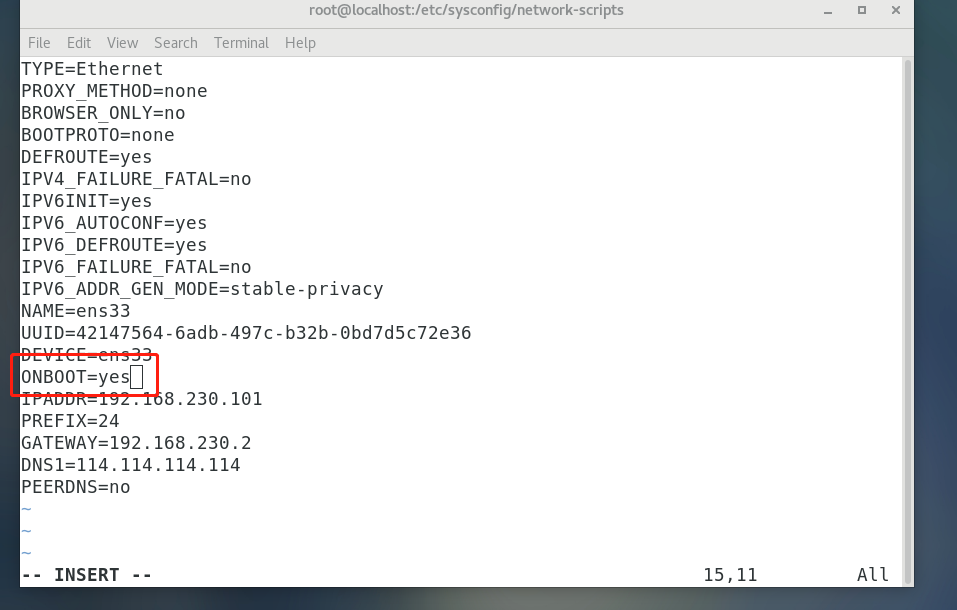

配置网卡文件

vim /etc/sysconfig/network-scripts/ifcfg-ens33

图 10

添加DNS2

图 11

以命令行重启系统

systemctl set-default multi-user.target

设置系统时间同步
本文使用公网作为NTP服务器，项目中可用高可用的本地服务器作为时间同步服务器
chmod +x /etc/rc.d/rc.local
echo /usr/sbin/ntpdate ntp.aliyun.com >> /etc/rc.d/rc.local

关闭防火墙与自启动

systemctl stop firewalld
systemctl disable firewalld

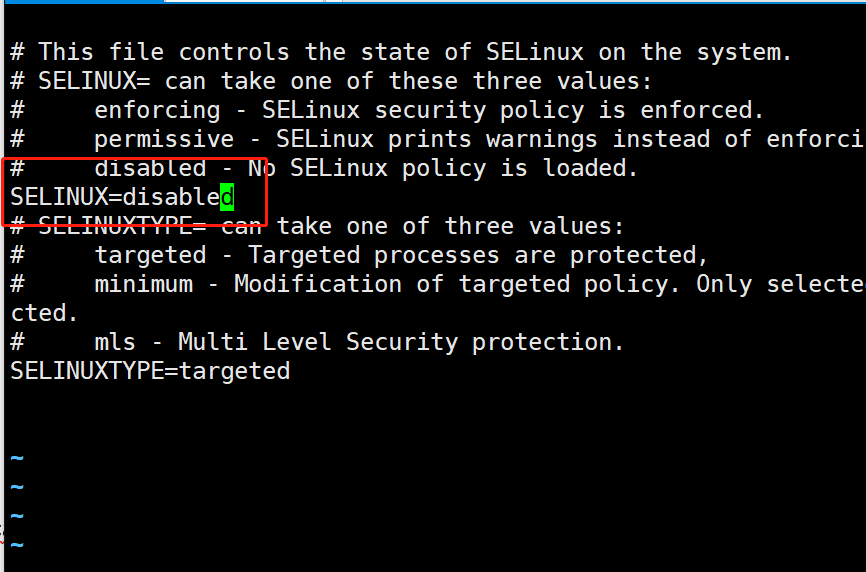

关闭SELINUX

防止意外篡改权限配置导致服务器启动失败
vi /etc/selinux/config

图 12

配置hosts地址映射关系

echo -e \'\\n\' >> /etc/hosts
echo \'#public\' >> /etc/hosts
echo 192.168.230.101 mrzhu01 >> /etc/hosts
echo 192.168.230.102 mrzhu02 >> /etc/hosts
echo -e \'\\n\' >> /etc/hosts
echo \'#virtual\' >> /etc/hosts
echo 192.168.230.103 mrzhu01-vip >> /etc/hosts
echo 192.168.230.104 mrzhu02-vip >> /etc/hosts
echo -e \'\\n\' >> /etc/hosts
echo \'#private\' >> /etc/hosts
echo 10.10.10.11 mrzhu01-priv >> /etc/hosts
echo 10.10.10.12 mrzhu02-priv >> /etc/hosts
echo -e \'\\n\' >> /etc/hosts
echo \'#scan-ip\' >> /etc/hosts
echo 192.168.230.105 rac-scan >> /etc/hosts

设置系统资源限制

echo oracle soft nproc 2047 >> /etc/security/limits.conf
echo oracle hard nproc 16384 >> /etc/security/limits.conf
echo oracle soft nofile 1024 >> /etc/security/limits.conf
echo oracle hard nofile 65536 >> /etc/security/limits.conf
echo oracle soft stack 3145728 >> /etc/security/limits.conf
echo oracle hard stack 3145728 >> /etc/security/limits.conf
echo oracle soft memlock 3145728 >> /etc/security/limits.conf
echo oracle hard memlock 3145728 >> /etc/security/limits.conf
echo grid soft nproc 2047 >> /etc/security/limits.conf
echo grid hard nproc 16384 >> /etc/security/limits.conf
echo grid soft nofile 1024 >> /etc/security/limits.conf
echo grid hard nofile 65536 >> /etc/security/limits.conf
echo grid soft stack 3145728 >> /etc/security/limits.conf
echo grid hard stack 3145728 >> /etc/security/limits.conf

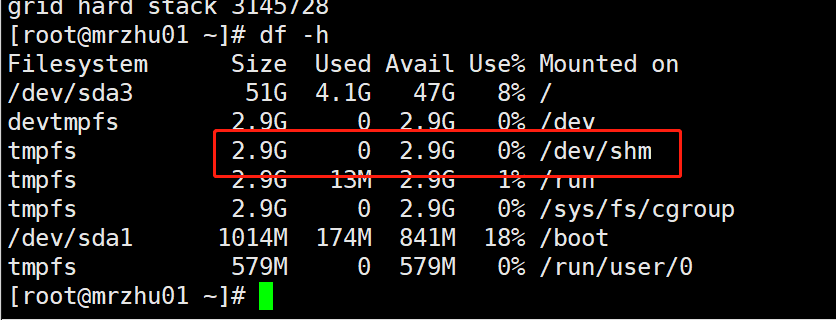

修改shm内存

一般为物理内存的一半

echo tmpfs /dev/shm tmpfs defaults,size=6g 0 0
mount -o remount /dev/shm/

图 13

修改系统内核参数

touch /etc/sysctl.d/97-oracledatabase-sysctl.conf
vi /etc/sysctl.d/97-oracledatabase-sysctl.conf
fs.aio-max-nr = 1048576
fs.file-max = 6815744
kernel.shmall = 1572864 #此参数值=X字节/4096
kernel.shmmax = 6442450944 #物理内存的80%GBx1024^3=所求参数X字节
kernel.shmmni = 4096
kernel.sem = 250 32000 100 128
net.ipv4.ip_local_port_range = 9000 65500
net.core.rmem_default = 262144
net.core.rmem_max = 4194304
net.core.wmem_default = 262144
net.core.wmem_max = 1048586

 sysctl --system #立即生效
 sysctl -a | grep shmmax #检查参数
 sysctl -a | grep shmmall

创建oracle用户与组

 groupadd -g 501 oinstall
 groupadd -g 502 dba
 groupadd -g 503 oper
 groupadd -g 504 asmadmin
 groupadd -g 505 asmoper
 groupadd -g 506 asmdba
 useradd -g oinstall -G dba,oper,asmdba,asmadmin oracle
 useradd -g oinstall -G dba,asmoper,asmadmin,asmdba grid

设置oracle账户密码

passwd grid #确定grid与oracle账户密码，默认为oracle
passwd oracle

显示账户信息

id grid
id oracle

创建目录与授权

 mkdir -p /u01/app/oracle/product/12.2.0/db_1 #ORACLE家目录
 mkdir -p /u01/app/grid #grid的oracle_base目录
 mkdir -p /u01/app/12.2.0/grid #grid的家目录，不能是包含关系
 chown -R oracle:oinstall /u01
 chown -R grid:oinstall /u01/app/grid
 chown -R grid:oinstall /u01/app/12.2.0
 chown -R oracle:oinstall /u01/app/oracle
 chmod -R 775 /u01

修改环境变量

grid账户变量
su – grid
vi .bash_profile
N1：

export ORACLE_SID=+ASM1
export ORACLE_BASE=/u01/app/grid
export ORACLE_HOME=/u01/app/12.2.0/grid
export LD_LIBRARY_PATH=$ORACLE_HOME/lib:$LD_LIBRARY_PATH
export PATH=$ORACLE_HOME/bin:$PATH

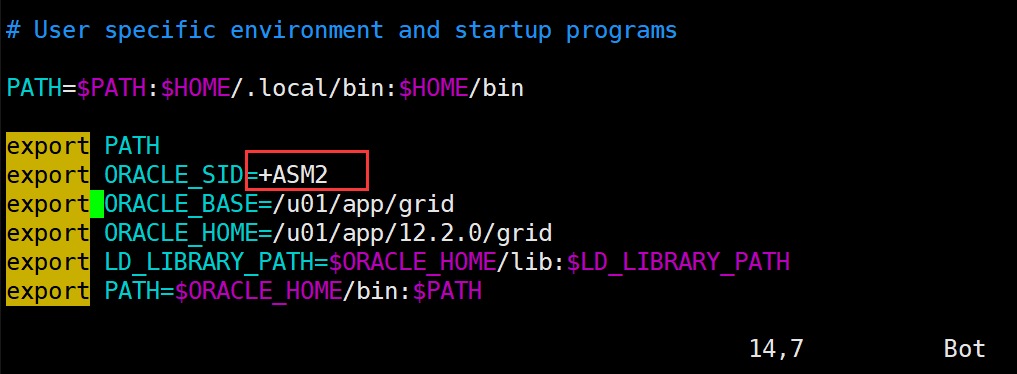

N2：

export ORACLE_SID=+ASM2
export ORACLE_BASE=/u01/app/grid
export ORACLE_HOME=/u01/app/12.2.0/grid
export LD_LIBRARY_PATH=$ORACLE_HOME/lib:$LD_LIBRARY_PATH
export PATH=$ORACLE_HOME/bin:$PATH

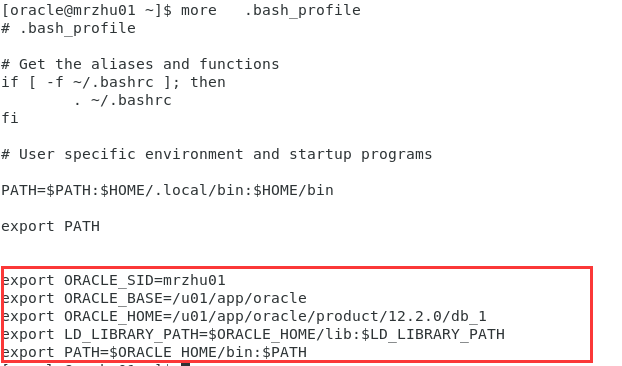

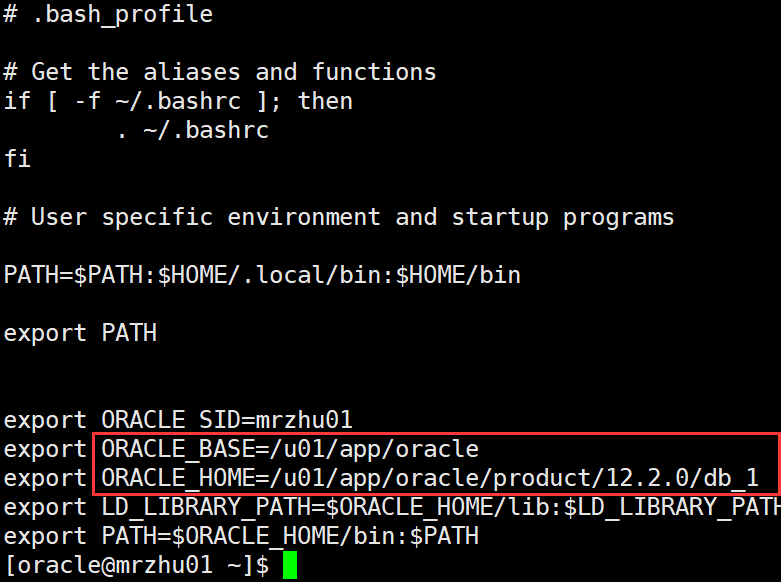

oracle用户环境变量
N1:

export ORACLE_SID=mrzhu01
export ORACLE_BASE=/u01/app/oracle
export ORACLE_HOME=/u01/app/oracle/product/12.2.0/db_1
export LD_LIBRARY_PATH=$ORACLE_HOME/lib:$LD_LIBRARY_PATH
export PATH=$ORACLE_HOME/bin:$PATH

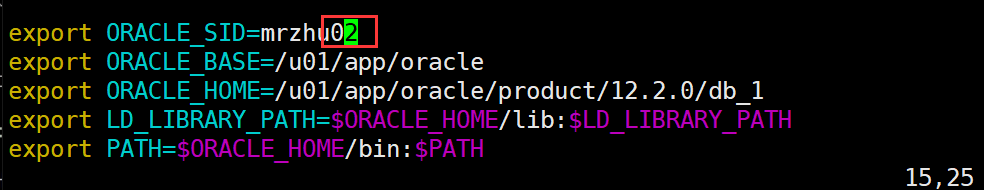

N2:

export ORACLE_SID=mrzhu02
export ORACLE_BASE=/u01/app/oracle
export ORACLE_HOME=/u01/app/oracle/product/12.2.0/db_1
export LD_LIBRARY_PATH=$ORACLE_HOME/lib:$LD_LIBRARY_PATH
export PATH=$ORACLE_HOME/bin:$PATH

修改文件检索

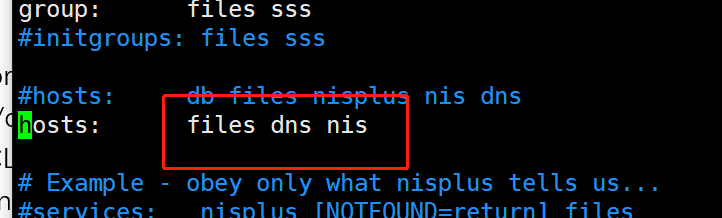

vim /etc/nsswitch.conf

图 14

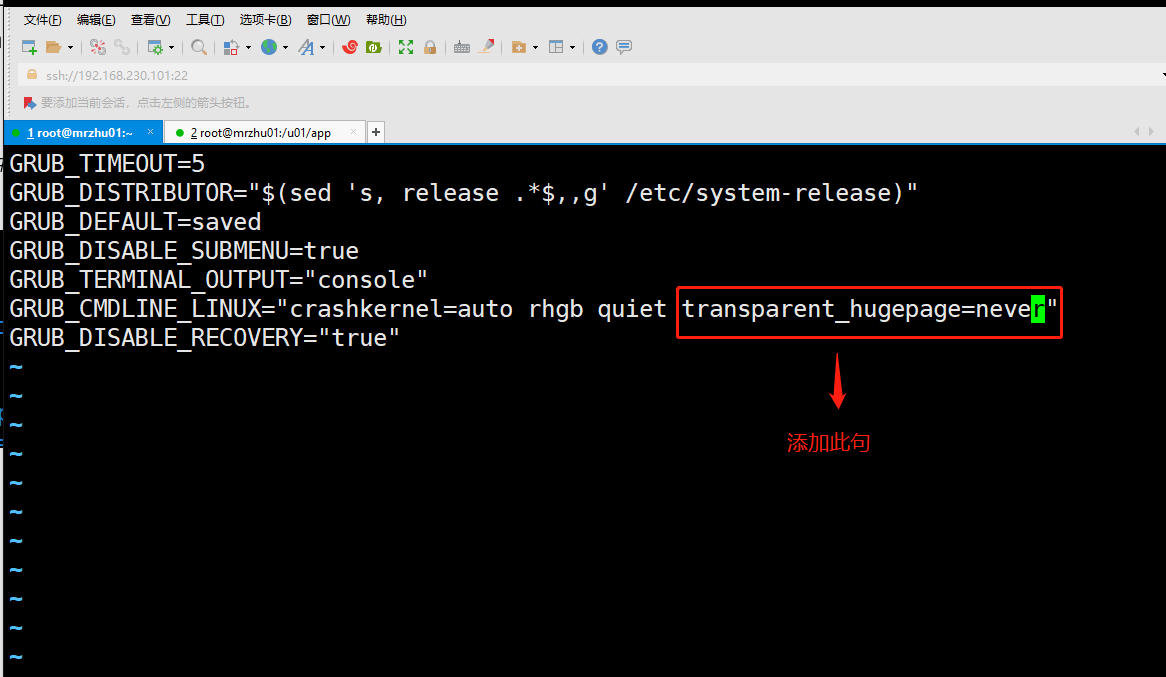

关闭透明大页

cat /sys/kernel/mm/transparent_hugepage/enabled
vim /etc/default/grub

图 15
grub2-mkconfig -o /boot/grub2/grub.cfg

重启后查看参数
cat /proc/cmdline

修改网卡文件

备份旧文件，修改文件名

cp ifcfg-ens33 ifcfg-ens33.bak
cp ifcfg-ens33 ifcfg-eth0
cp ifcfg-ens33 ifcfg-eth1
rm ifcfg-ens33

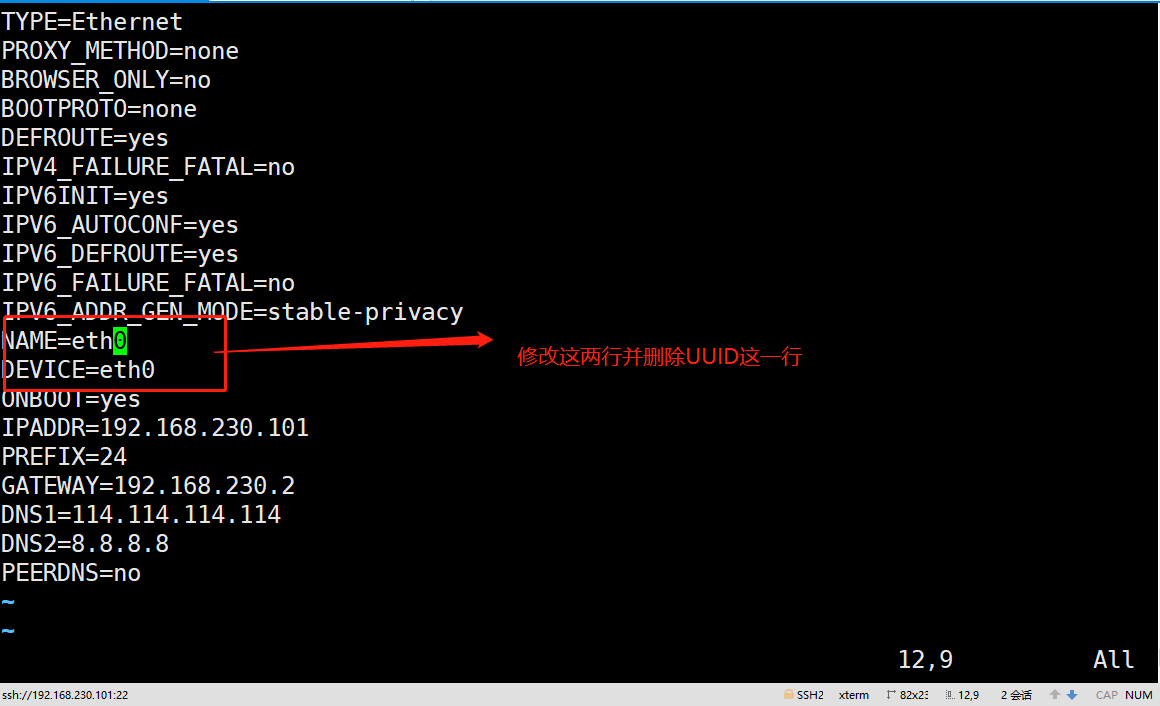

修改eth0

图 16
同理再修改eth1（心跳网络IP 10.10.10.11无需配置DNS、网关）

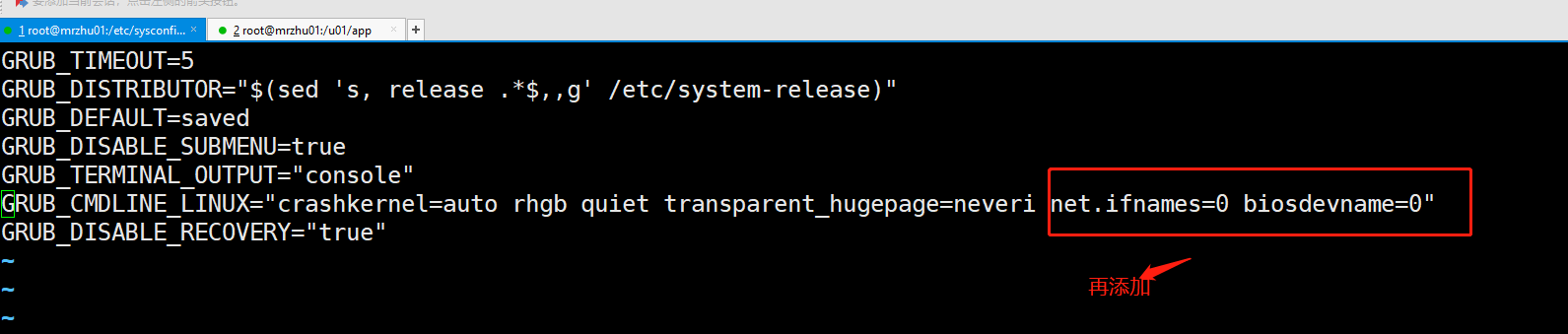

添加grub文件配置(位置不同)

vim /etc/sysconfig/grub

图 17
grub2-mkconfig -o /boot/grub2/grub.cfg

需要重启

共享存储存储配置

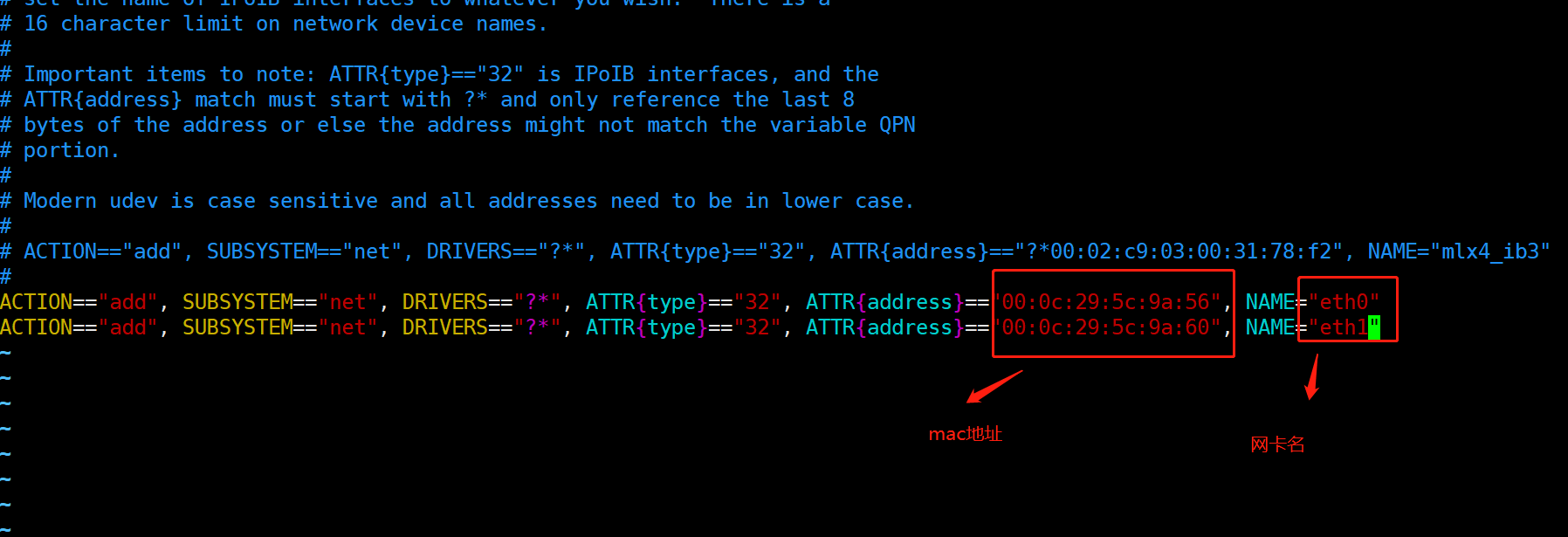

创建裸磁盘规则
vim /etc/udev/rules.d/70-persistent-ipoib.rules

内容如下

ACTION=="add", SUBSYSTEM=="net", DRIVERS=="?*", ATTR{type}=="32", ATTR{address}=="00:0c:29:5c:9a:56", NAME="eth0"
ACTION=="add", SUBSYSTEM=="net", DRIVERS=="?*", ATTR{type}=="32", ATTR{address}=="00:0c:29:5c:9a:60", NAME="eth1"

图 18

优雅的安全重启
init 6

关闭ntp使用ctss

systemctl stop chronyd
systemctl disable chronyd
mv /etc/chrony.conf /etc/chrony.conf.bak

禁止avahi-daemon多波通信

防止意外重启
systemctl stop avahi-daemon.service
systemctl disable avahi-daemon.service

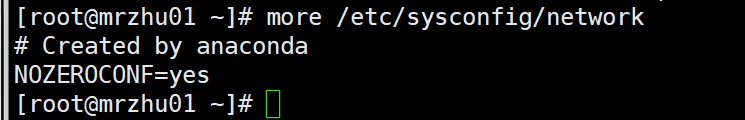

配置额外文件network

vi /etc/sysconfig/network

图 19

节点2主机配置优化（略）

克隆节点1作为节点2

关闭node1
Init 0
克隆节点1

共享磁盘配置

12C RAC磁盘组至少需要40GB，实际按项目需求来

N1磁盘配置

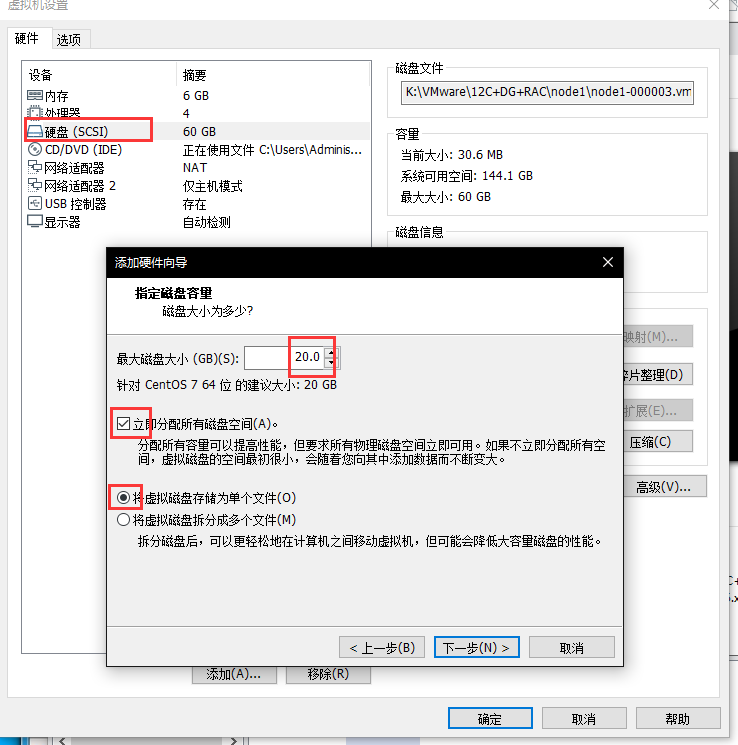

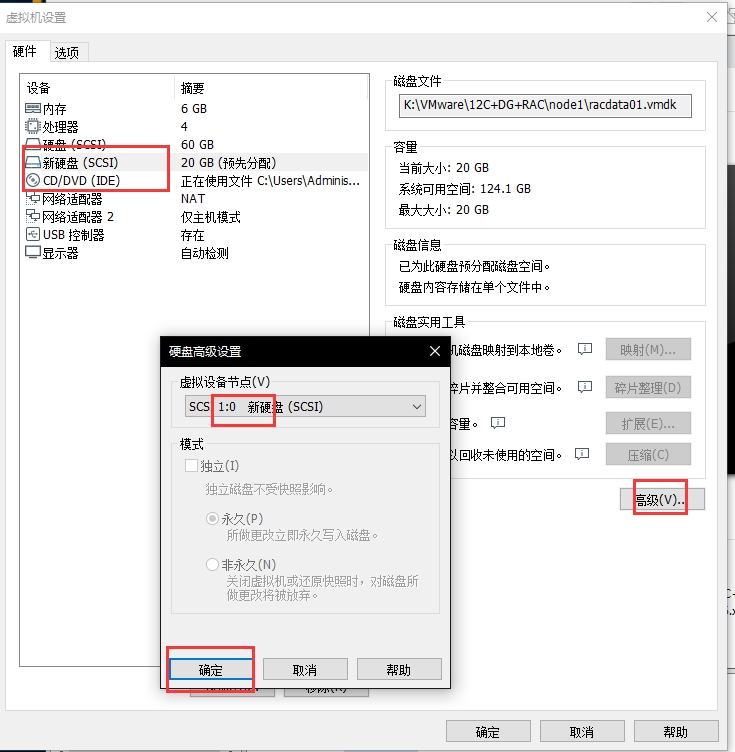

新建磁盘-1

20GB

图 20

设置磁盘属性

图 21

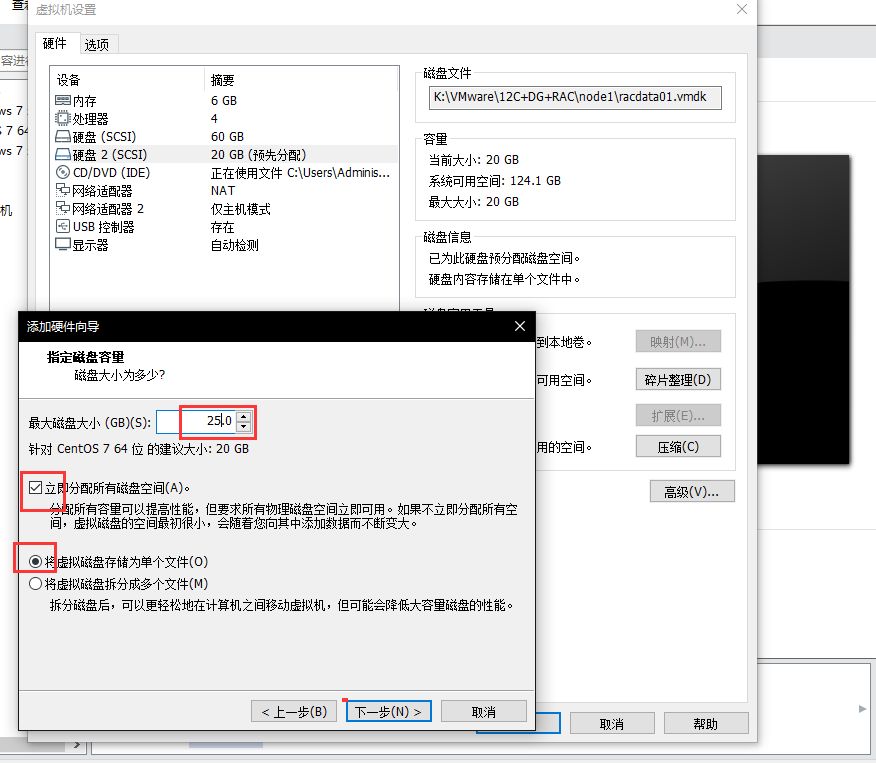

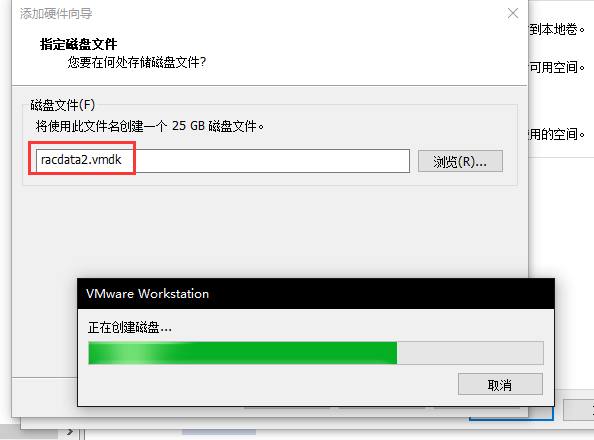

创建磁盘-2

25GB

图 22

图 23

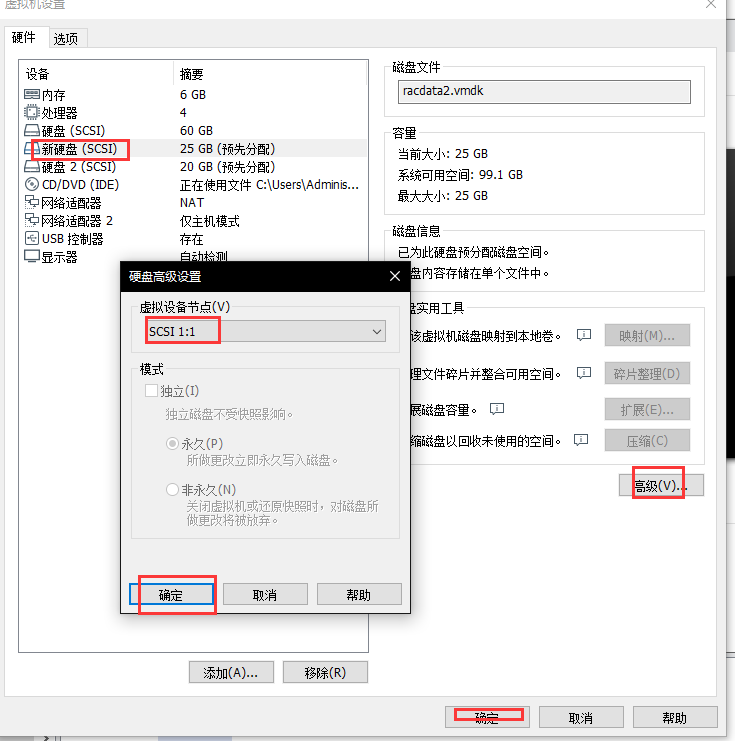

选择磁盘SCSI号

两节点需一致

图 24

N2磁盘配置

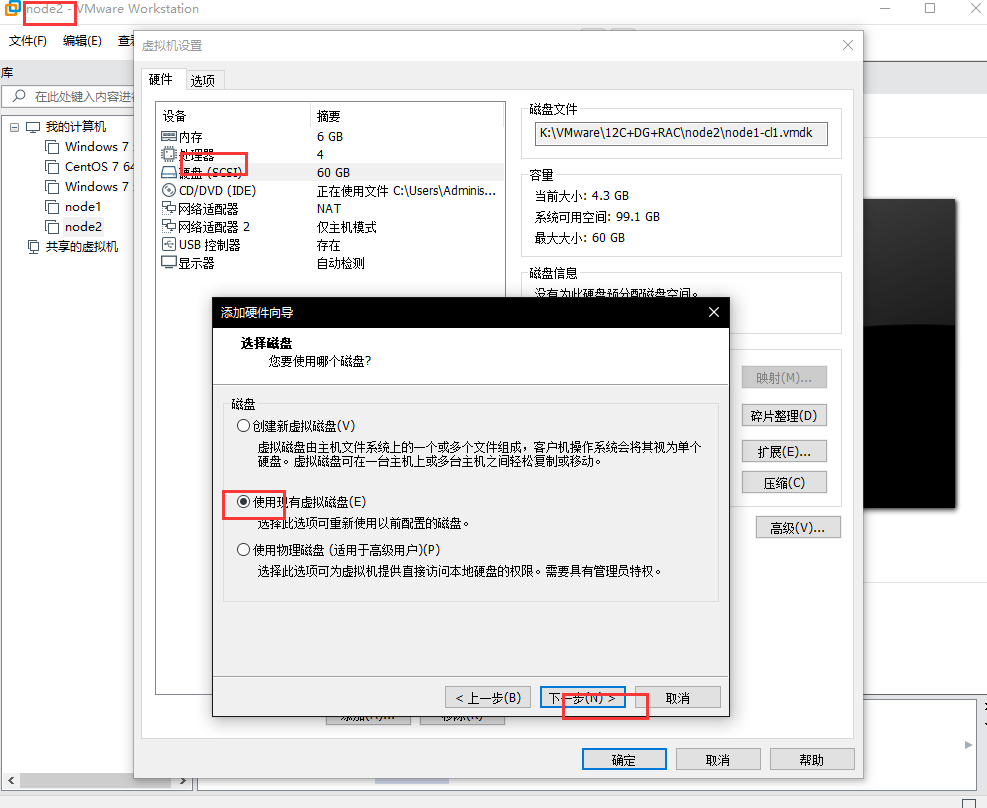

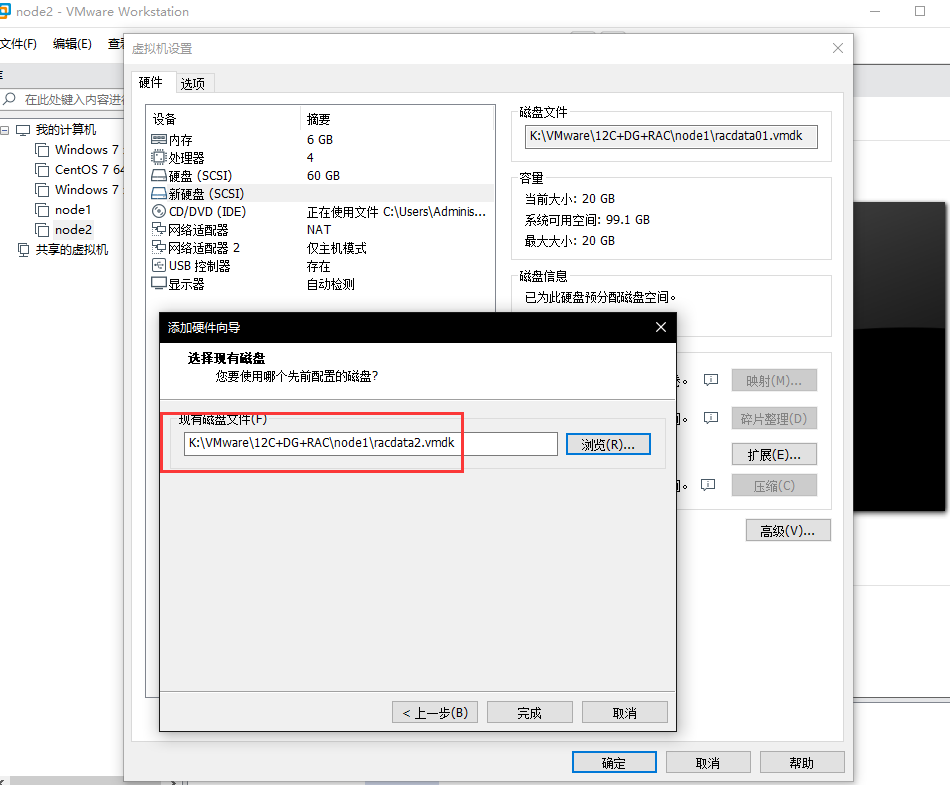

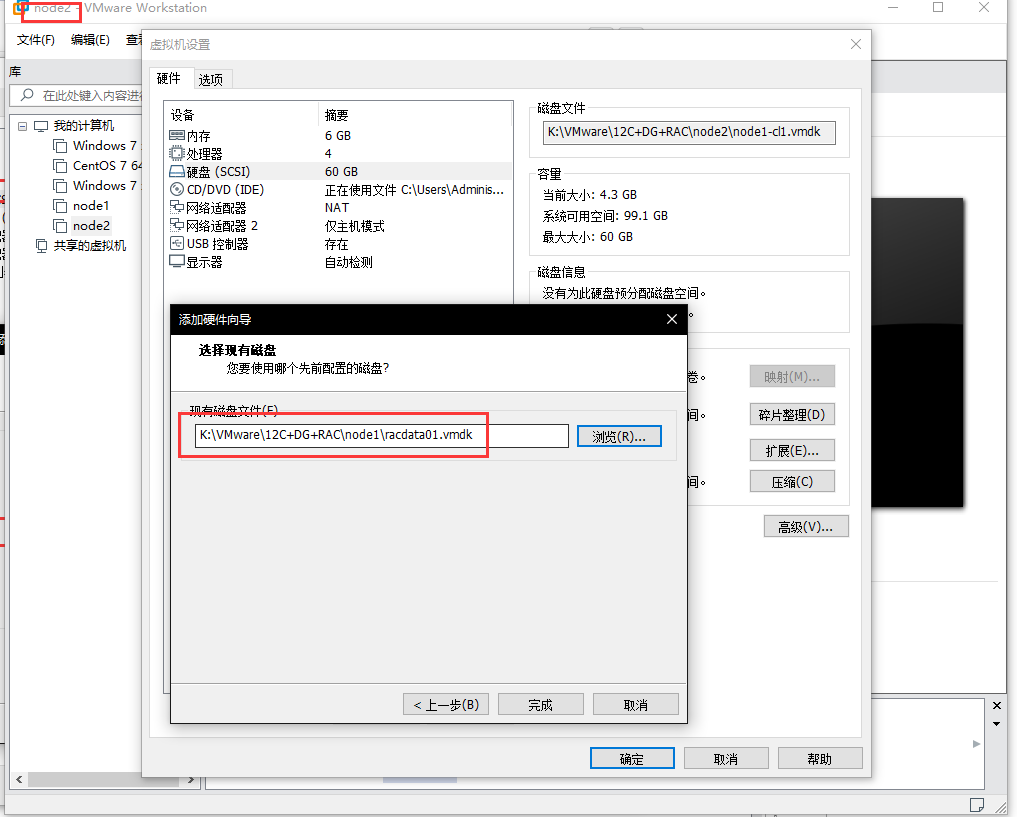

在node2上链接共享磁盘

图 25

找到磁盘文件
图 26

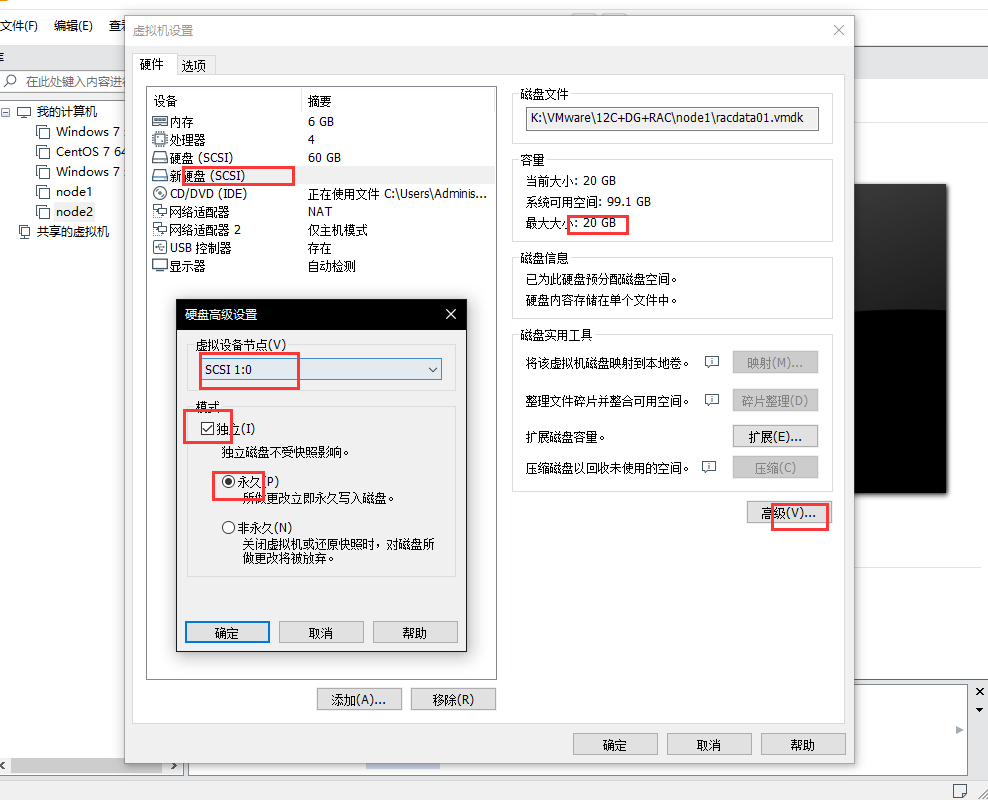

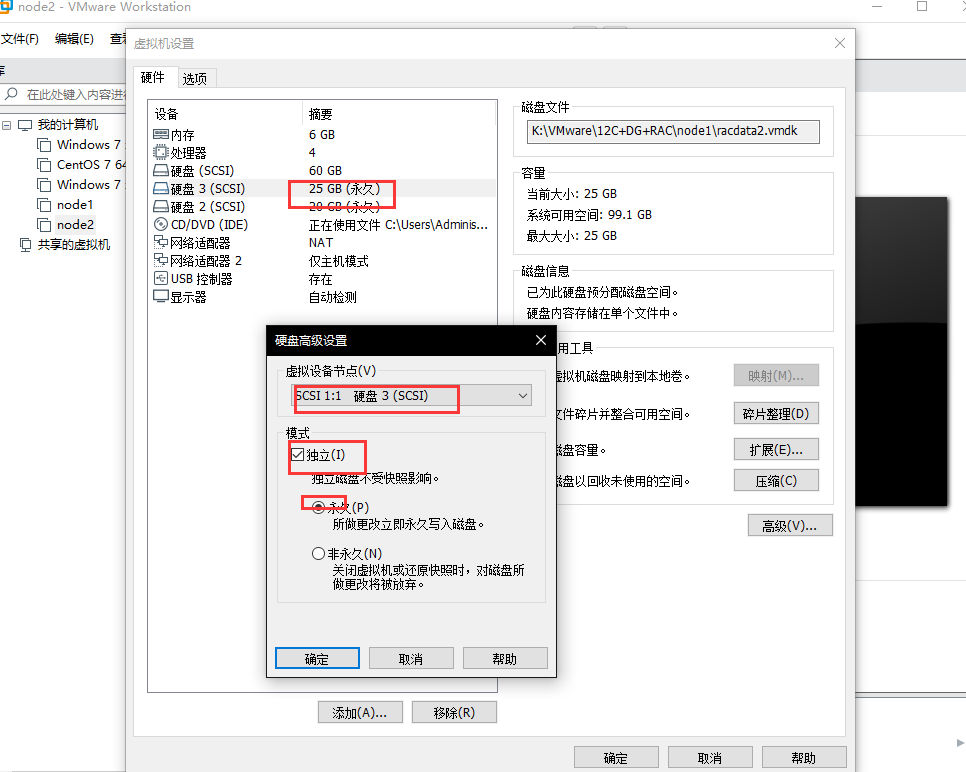

设置磁盘参数

磁盘号一致
独立永久模式
图 27
图 28
图 29

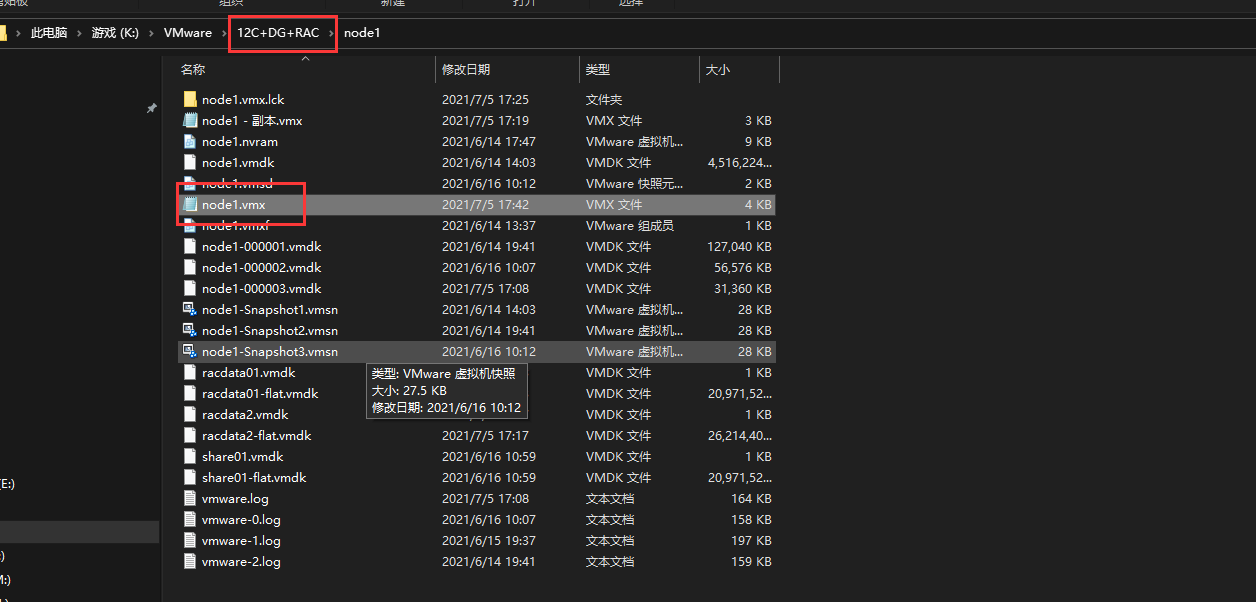

修改虚拟机配置文件vmx

N1配置

关闭node1主机

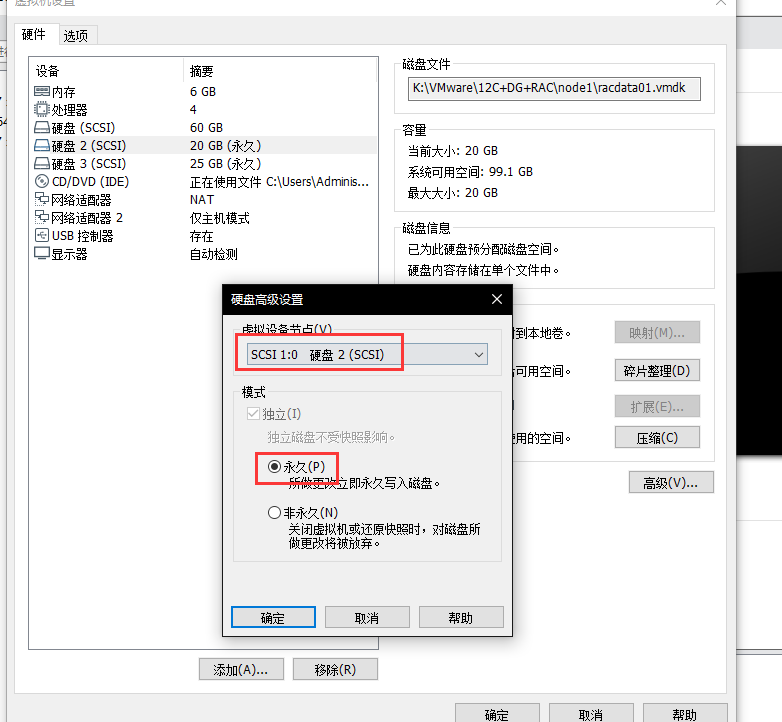

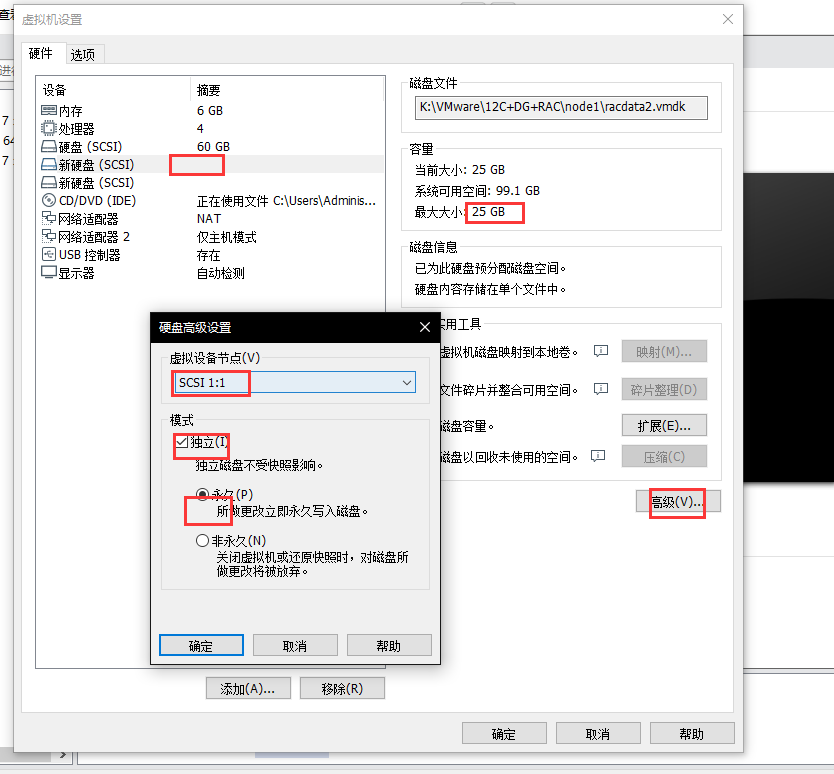

在node1主机配置上修改磁盘为独立永久模式

图 30

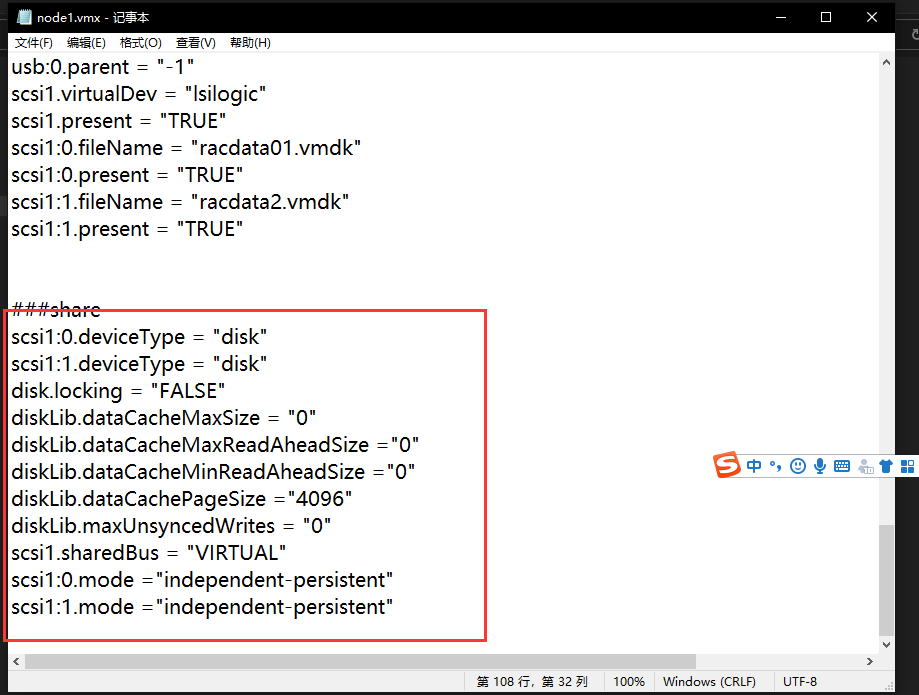

在vmx文件末尾添加

scsi1:0.deviceType = "disk"
scsi1:1.deviceType = "disk"
disk.locking = "FALSE"
diskLib.dataCacheMaxSize = "0"
diskLib.dataCacheMaxReadAheadSize = "0"
diskLib.dataCacheMinReadAheadSize ="0"
diskLib.dataCachePageSize ="4096"
diskLib.maxUnsyncedWrites = "0"
scsi1.sharedBus = "VIRTUAL"
scsi1:0.mode = "independent-persistent"
scsi1:1.mode = "independent-persistent"

如下图所示：

图 31
打开node1 虚拟机设置查看磁盘属性是否设置成功

图 32

N2配置

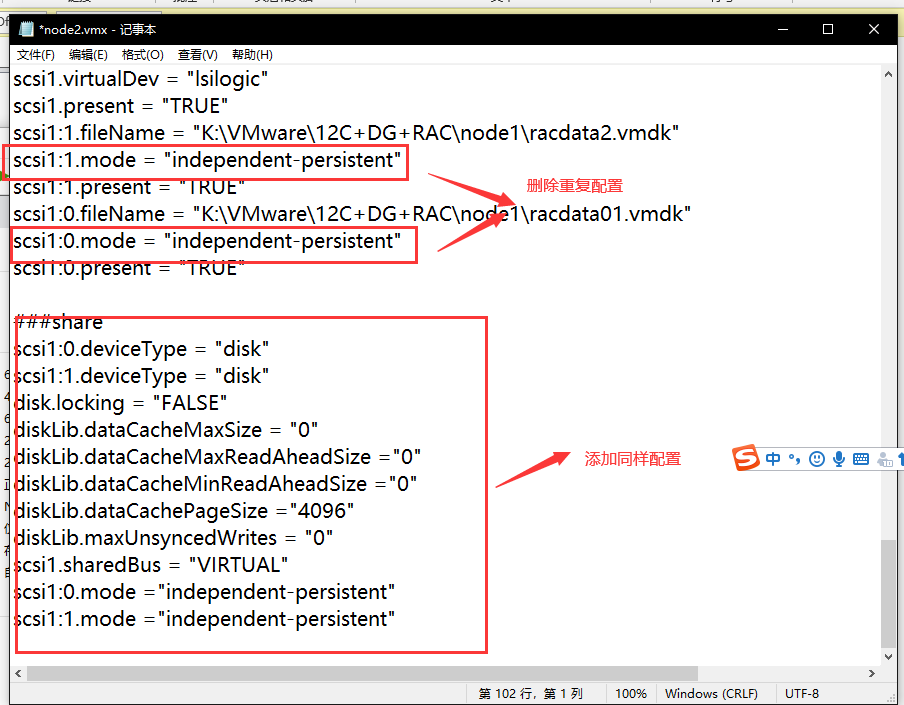

在node2上再次添加vmx同样配置

图 33
确认node2虚拟机查看磁盘属性

图 34

Udev存储配置

存储使用介绍：
Redhat5+11G+RAC使用asmlib创建逻辑共享存储，redhat7+12c+RAC使用udev创建共享存储。
使用udev绑定磁盘的目的：
防止止节点重启后磁盘sd名称发生互换，例如sdc与sdb发生改变，两机共享次磁盘实际容量不一致，故使用udev绑定磁盘的UUID。
绑定关系如下，系统不以sd号识别磁盘，只用UUID进行识别。
Asmdisk1 ----uuid1---sdb 20g
Asmdisk2 ----uuid2---sdc 25g

准备工作

打开使用node1快照（）创建的node2虚拟机
修改主机名mrzhu02 ，修改网卡业务ip 为192.168.230.102,心跳ip为10.10.10.12
使用init 6安全重启节点1系统

确定磁盘UUID

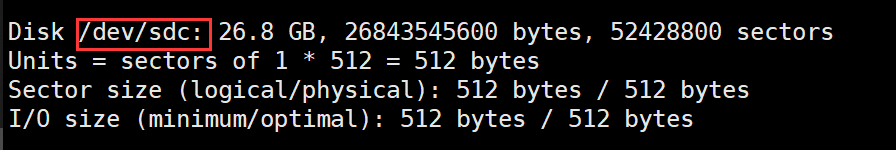

在node1与node2 上查看磁盘
fdisk -l

图 35

图 36

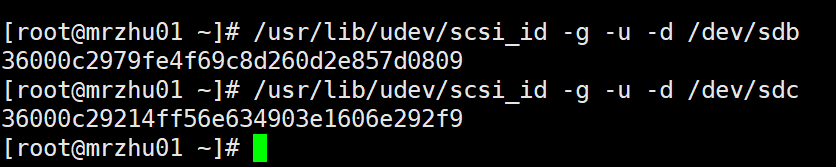

查看磁盘uuid
/usr/lib/udev/scsi_id -g -u -d /dev/sdb ##share盘 1 20GB
/usr/lib/udev/scsi_id -g -u -d /dev/sdc ##share盘 2 25GB

图 37

N1上配置udev-rules文件

创建规则有两种情况
未分区形式（本文使用方法）：磁盘是sdb，sdc 等直插形式存在于主机之上。
已分区形式：磁盘被分区为sdb1、sdb2、等子分区，不想一次性分配完。(不建议)

在node1上创建rules配置文件，映射配置如下：2行2个盘，sd*通配符匹配，asmdisk1--uuid1 ，asmdisk2--uuid2 作对应绑定的修改即可。

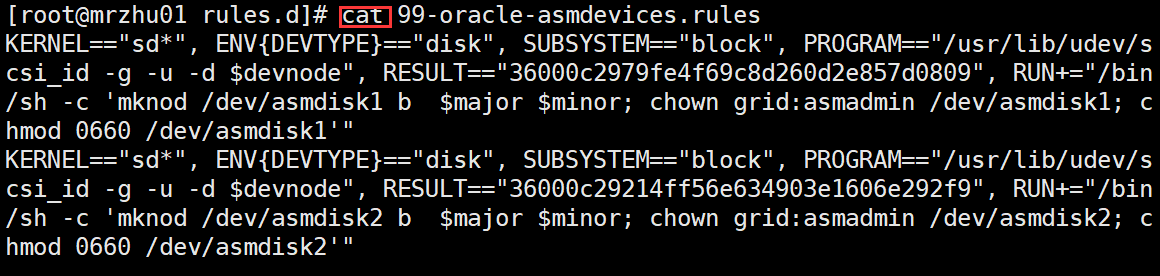

touch /etc/udev/rules.d/99-oracle-asmdevices.rules
内容如下：

KERNEL=="sd*", ENV{DEVTYPE}=="disk", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode", RESULT=="36000c2979fe4f69c8d260d2e857d0809", RUN+="/bin/sh -c \'mknod /dev/asmdisk1 b $major $minor; chown grid:asmadmin /dev/asmdisk1; chmod 0660 /dev/asmdisk1\'"
KERNEL=="sd*", ENV{DEVTYPE}=="disk", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id -g -u -d $devnode", RESULT=="36000c29214ff56e634903e1606e292f9", RUN+="/bin/sh -c \'mknod /dev/asmdisk2 b $major $minor; chown grid:asmadmin /dev/asmdisk2; chmod 0660 /dev/asmdisk2\'"

图 38

注意本次vmmware是15pro版本，可以修改新增vmx文件中
disk.EnableUUID = “TRUE”

重启udev服务

systemctl restart systemd-udevd.service
udevadm control --reload-rules
/sbin/udevadm trigger --type=devices --action=add

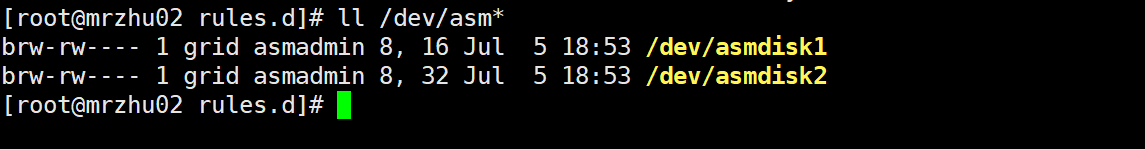

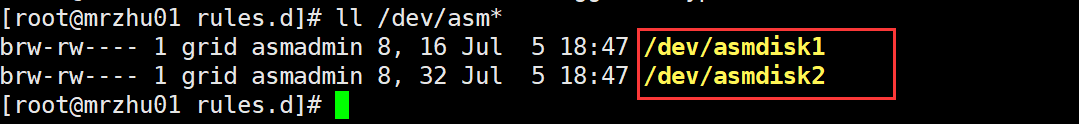

查看asm磁盘
ll /dev/asm*

图 39
如果不生效使用/sbin/udevadm trigger --type=devices --action=change试下，否则就是配置文件错误

配置N2上的rules文件

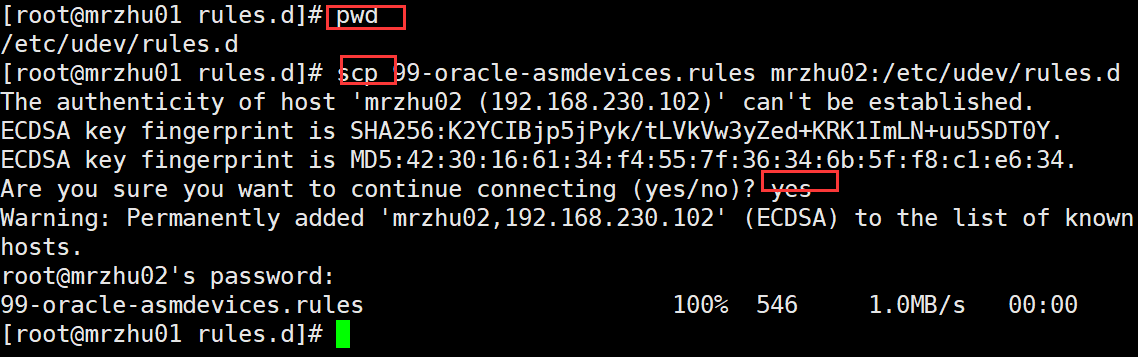

拷贝rules文件到node2上
scp 99-oracle-asmdevices.rules mrzhu02:/etc/udev/rules.d

图 40
在node2上重启udev
```
systemctl restart systemd-udevd.service
udevadm control --reload-rules
/sbin/udevadm trigger --type=devices --action=add
```
图 41
如果后面配置出错，可以先把rac所有文件复制一份，因为共享磁盘对于快照不生效。

GRID集群软件安装

软件准备

使用Xshell上传软件到node1

所有软件在已百度云中,oracle、grid、rpm包、oracle补丁包
本文文件上传目录为/opt/soft

图 42
修改文件夹权限
chmod -R 777 /opt/soft/

解压grid软件包
unzip解压到 /opt/soft/grid 目录下

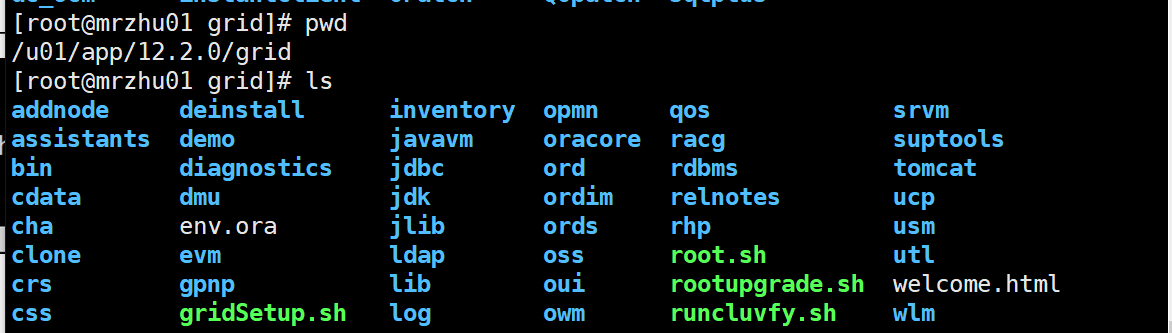

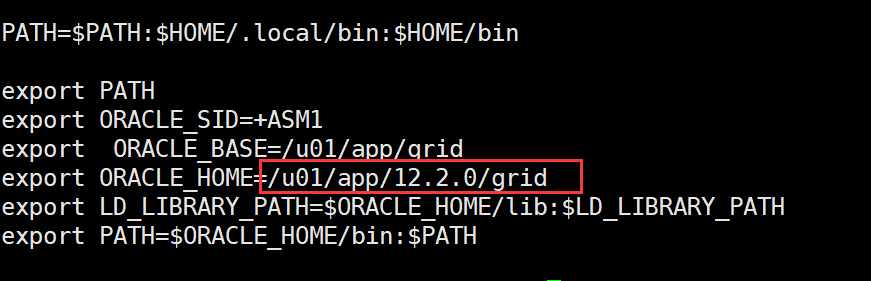

切换到grid用户查看grid家目录

图 43

图 44
将解压后的grid文件移动到家目录中
mv /opt/soft/grid/* /u01/app/12.2.0/grid/

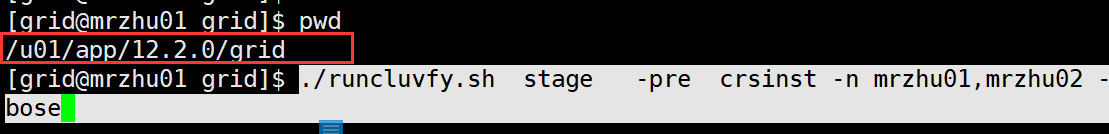

执行验证脚本
脚本路径如下,查看缺少哪些包

图 45

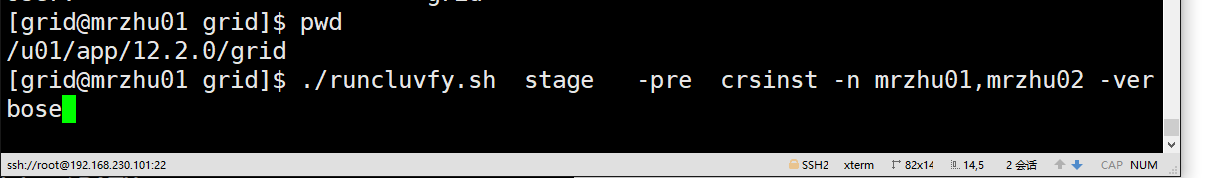

./runcluvfy.sh stage -pre crsinst -n mrzhu01,mrzhu02 -verbose

安装cvu包

在grid用户下切换为root用户
su – root
输入密码

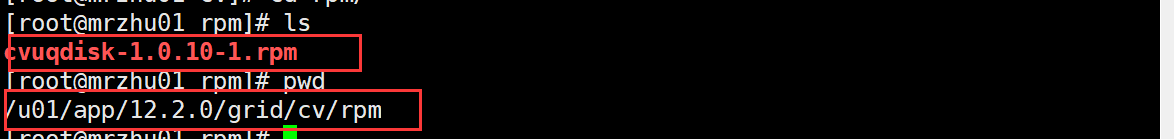

查找cvu包路径

图 46

图 47

图 48

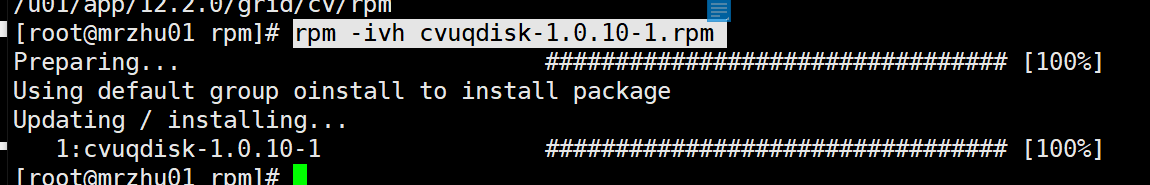

安装cvu包
rpm -ivh cvuqdisk-1.0.10-1.rpm

图 49
拷贝到node2同样安装
scp cvuqdisk-1.0.10-1.rpm mrzhu02:/opt

安装其余缺失包

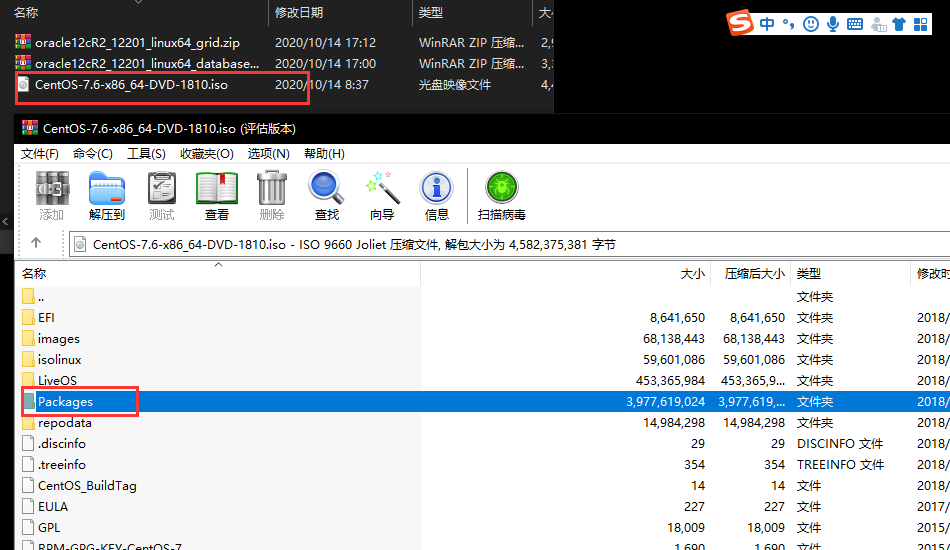

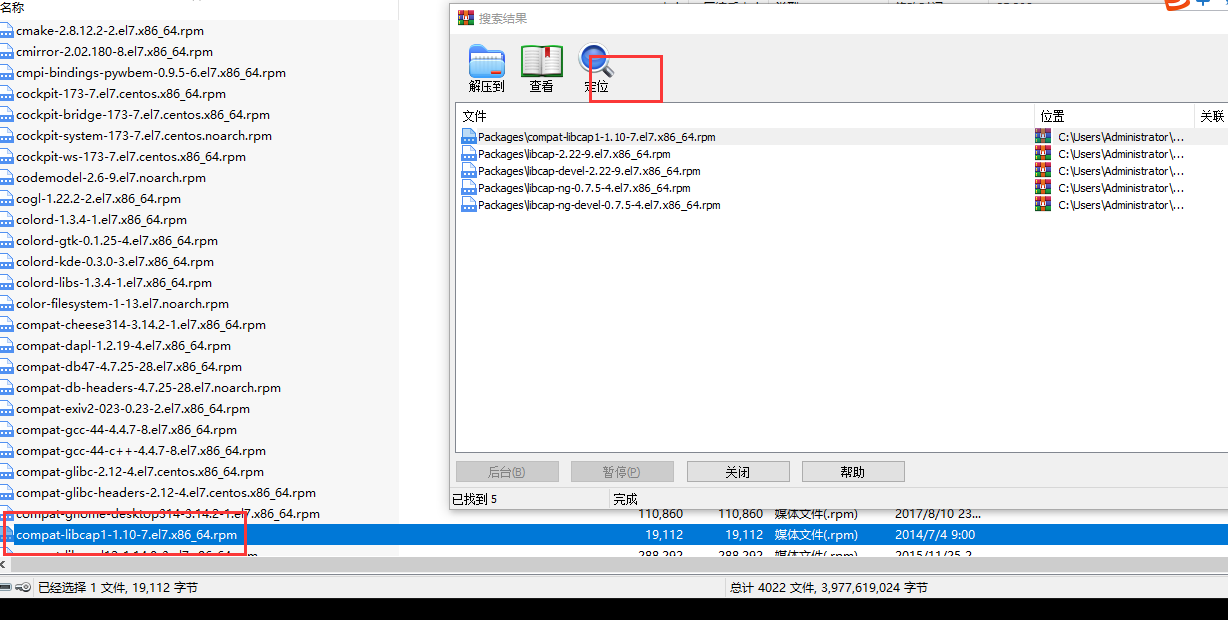

其余的包在iso里面查找，如下所示

图 50

图 51

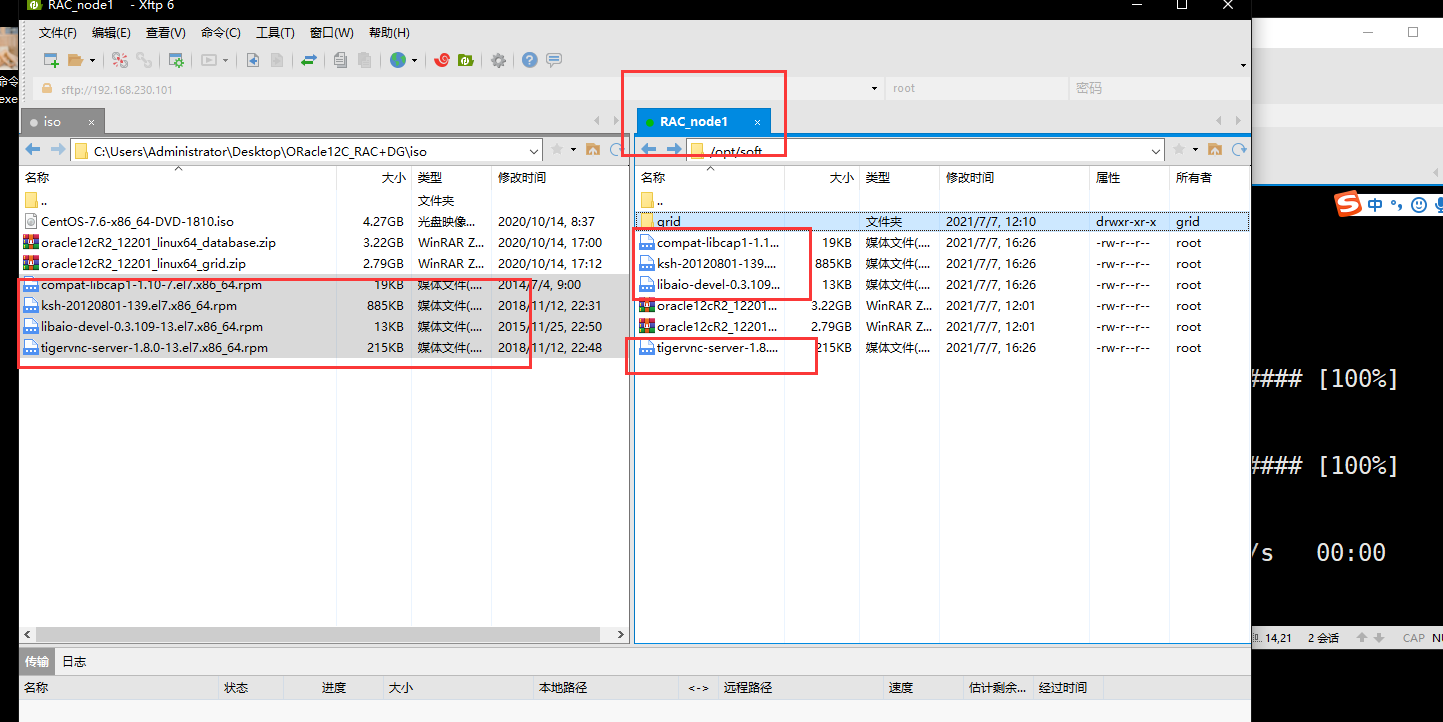

上传其余包到node1（本文有4个包，左边红框内）并安装

图 52

执行安装指令

rpm -ivh compat-libcap1-1.10-7.el7.x86_64.rpm
rpm -ivh ksh-20120801-139.el7.x86_64.rpm
rpm -ivh libaio-devel-0.3.109-13.el7.x86_64.rpm
rpm -ivh tigervnc-server-1.8.0-13.el7.x86_64.rpm

拷贝到N2在node2上执行同样安装

scp *.rpm mrzhu02:/opt/
rpm -ivh compat-libcap1-1.10-7.el7.x86_64.rpm
rpm -ivh ksh-20120801-139.el7.x86_64.rpm
rpm -ivh libaio-devel-0.3.109-13.el7.x86_64.rpm
rpm -ivh tigervnc-server-1.8.0-13.el7.x86_64.rpm

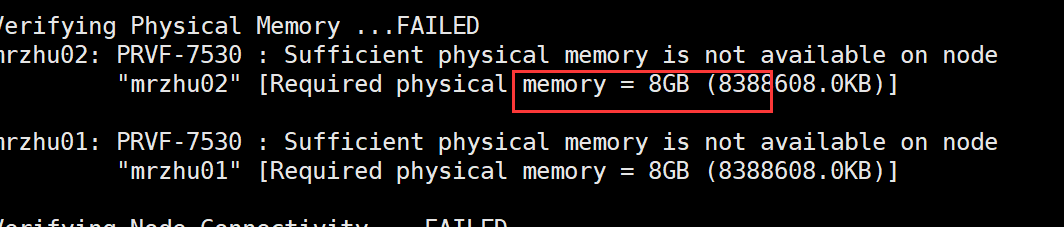

在node1上再次执行grid检查脚本

图 53
./runcluvfy.sh stage -pre crsinst -n mrzhu01,mrzhu02 -verbose
Verifying User Equivalence ...FAILED#这个是ssh对等同通信报错，将在下面进行设置

准备VNC 以安装GRID

为什么要使用VNC而不是Xshell的命令行或者manager可视化
防止因为网络问题断开而导致的安装中断。
配置VNC软件（在node1 grid账户下）
设置密码
Vncpasswd

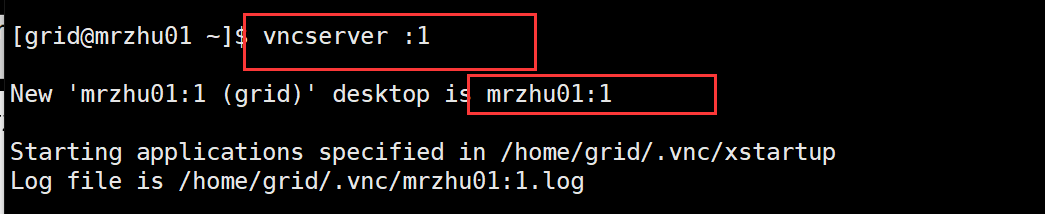

配置端口
（1 为5901；：2为5902）
vncserver :1

图 54

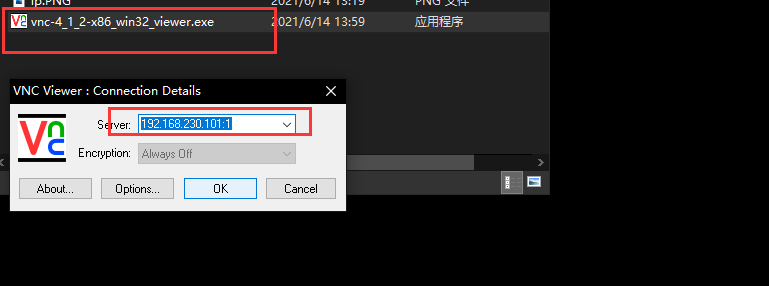

使用grid用户打开vnc链接到linux桌面，vnc密码123456与root同

图 55

准备GRID补丁

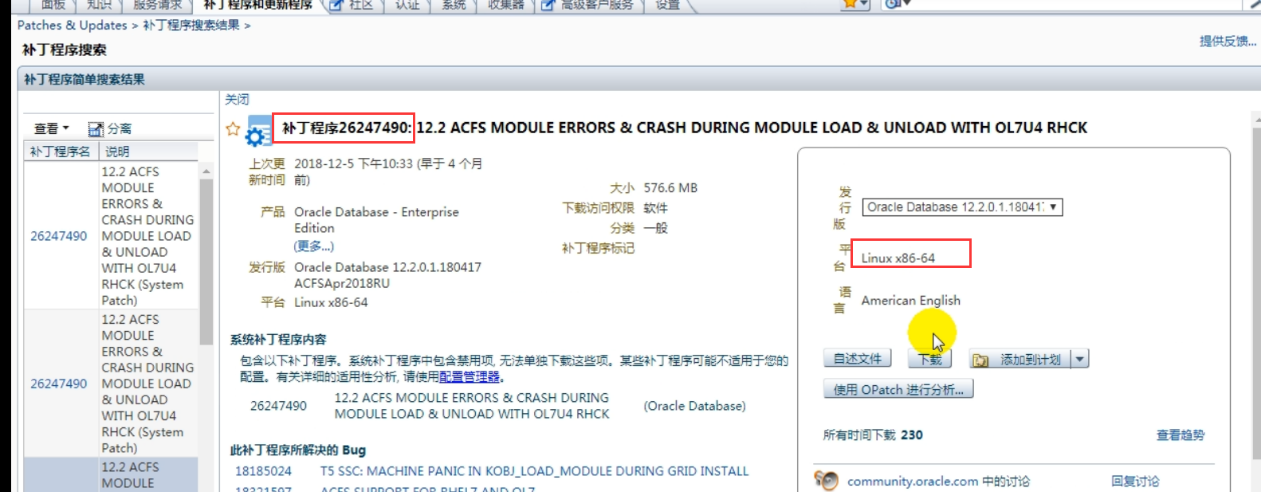

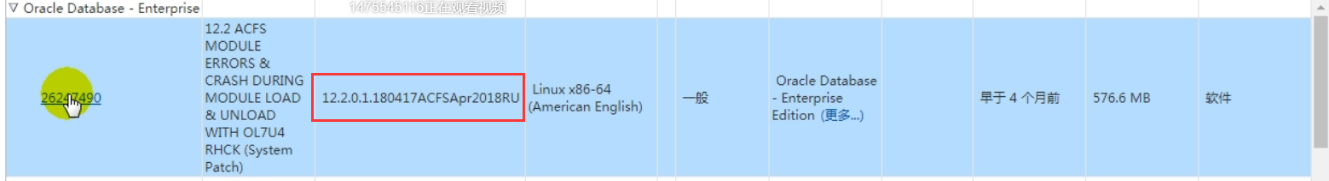

安装防bug补丁26247490，否则安装会提示重启报错，在https://support.oracle.com/portal/下载，需要特定账号

图 56

图 57

上传升级包到node1的/opt/soft/后安装

chmod 777 p26247490_12201180417ACFSApr2018RU_Linux-x86-64.zip
su – grid
cd /opt/soft/
unzip p26247490_12201180417ACFSApr2018RU_Linux-x86-64.zi

图 58

GRID软件安装

VNC图形化带补丁安装GRID

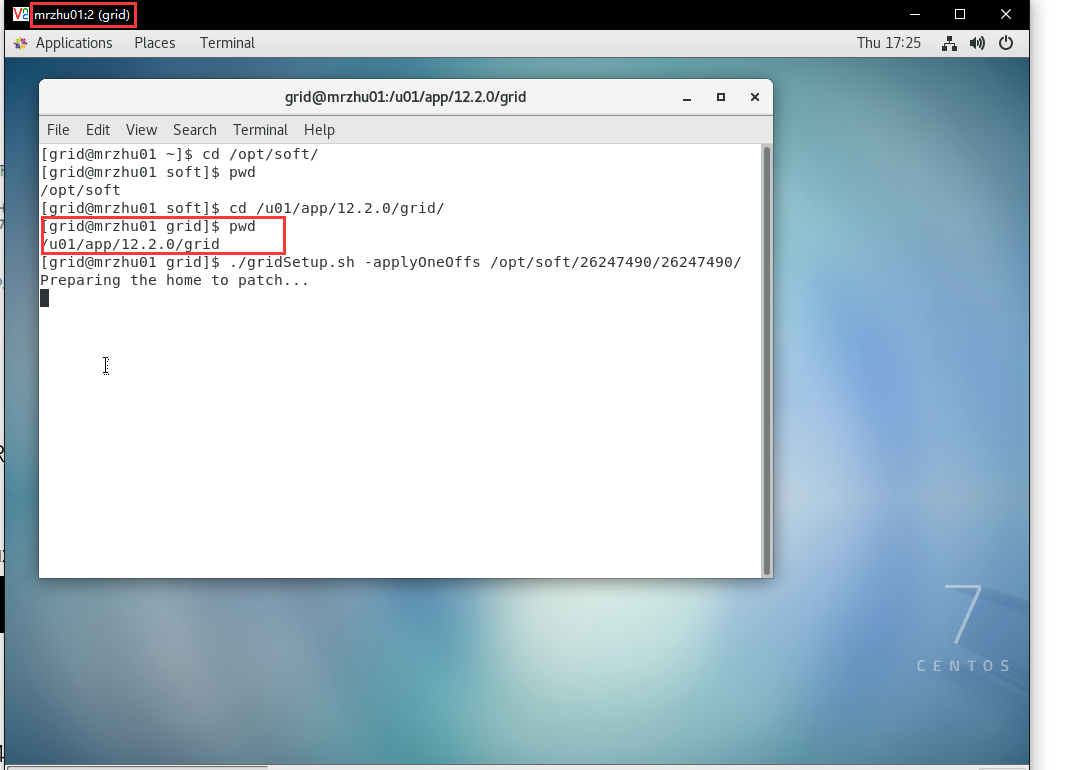

使用grid用户登录vnc桌面，执行安装命令，grid登录方法见4.1.6

图 59
cd /u01/app/12.2.0/grid/
./gridSetup.sh -applyOneOffs /opt/soft/26247490/26247490/

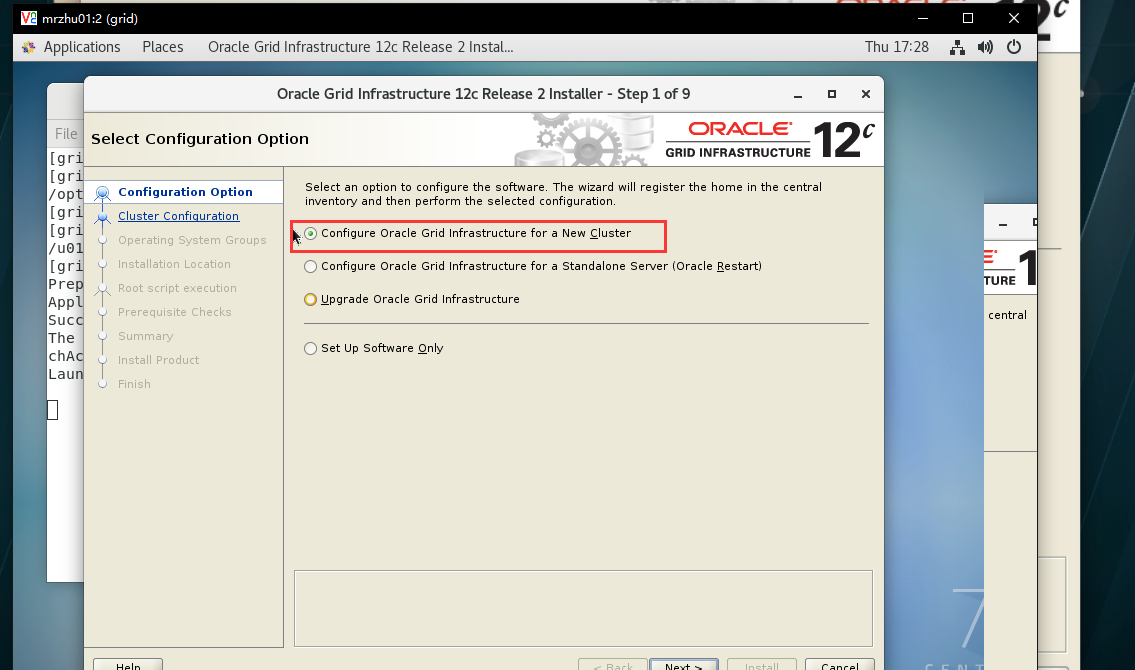

弹出以补丁形式安装grid图形化界面

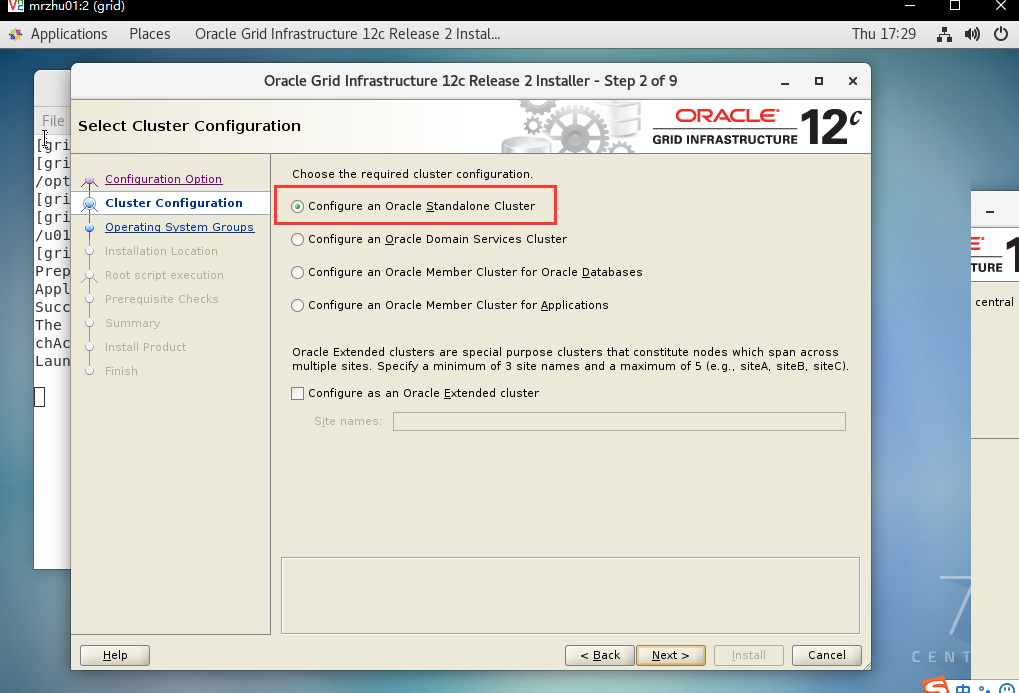

图 60

图 61

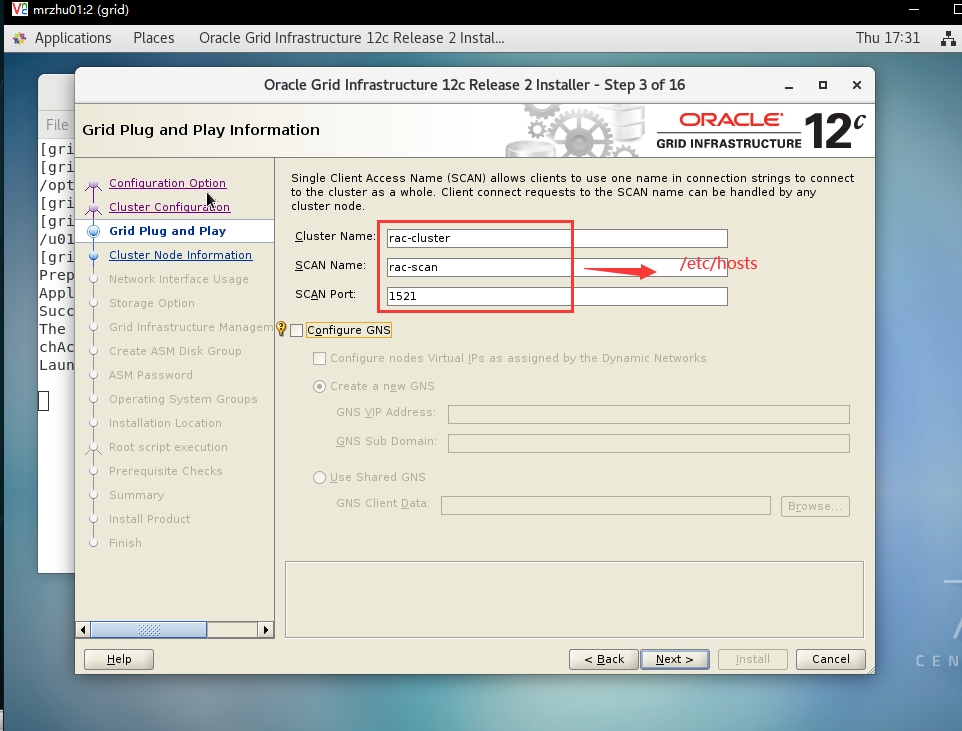

设置集群命（默认）与scan域名（查看hosts文件），监听端口1521默认

图 62

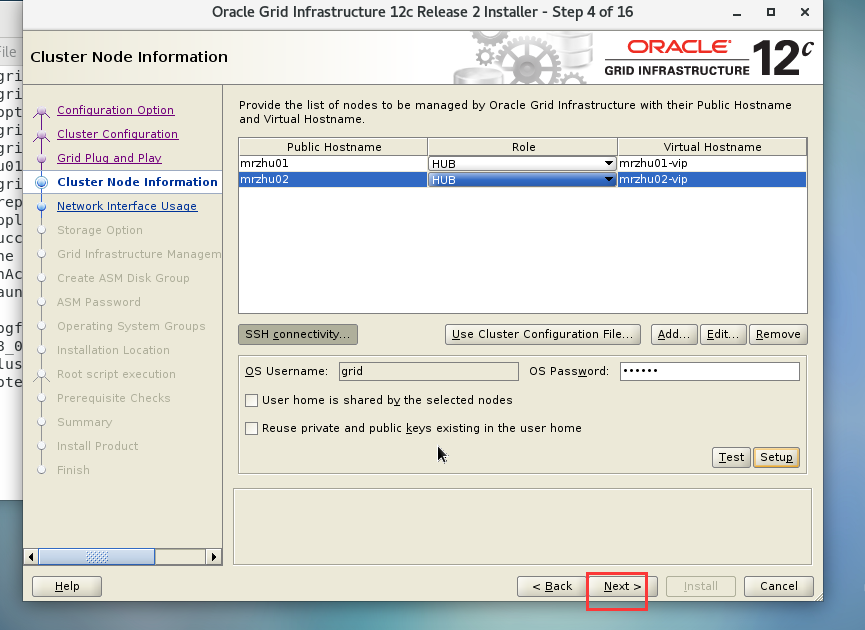

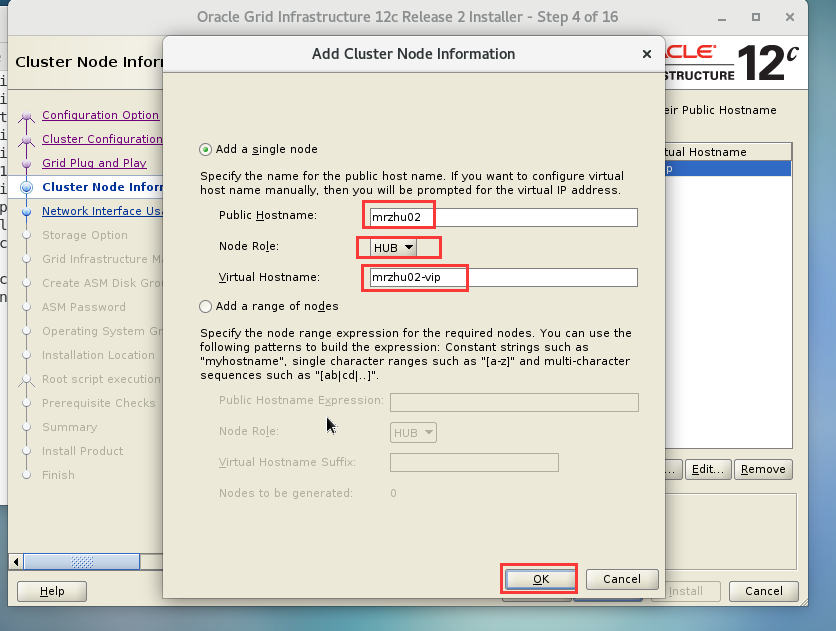

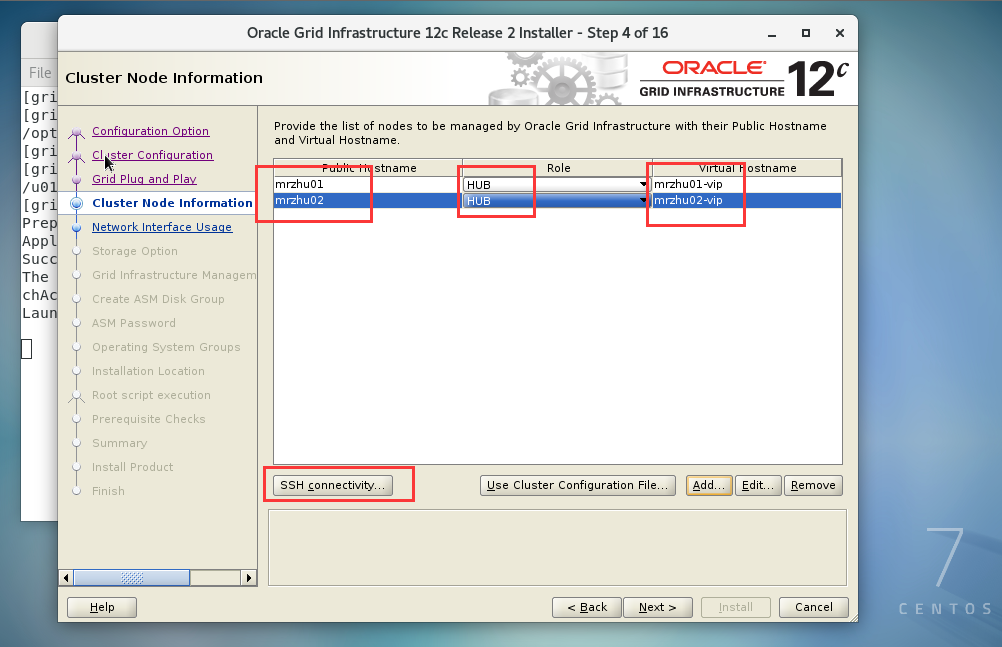

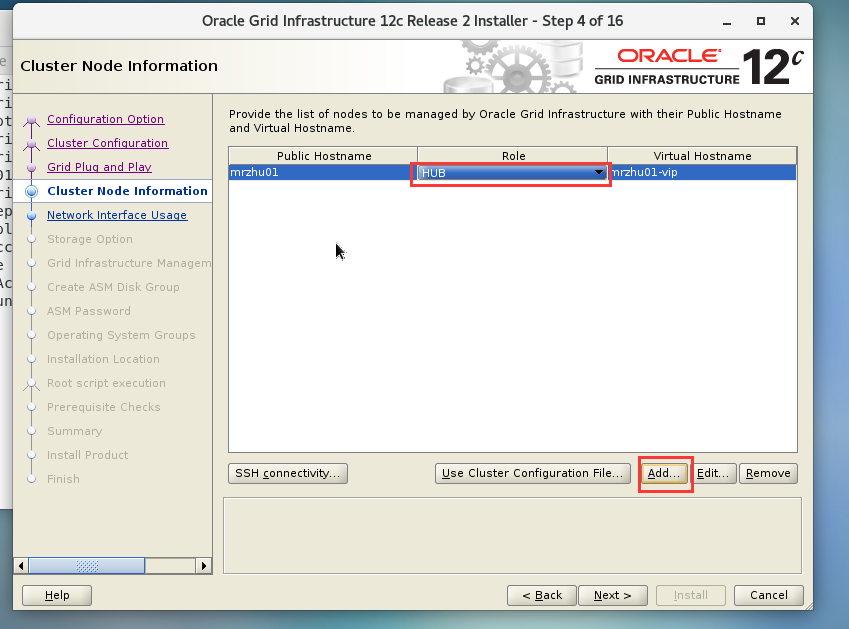

添加节点

图 63

图 64

图 65

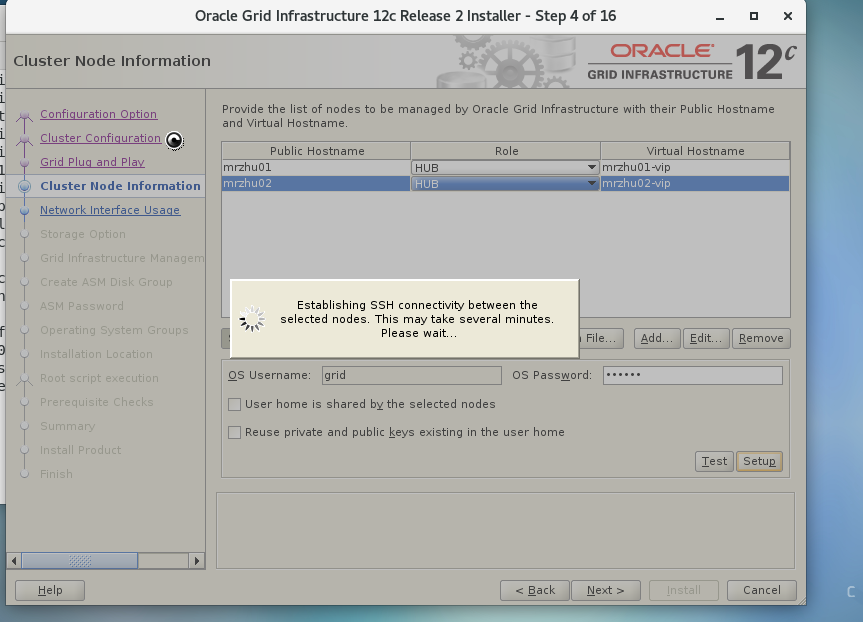

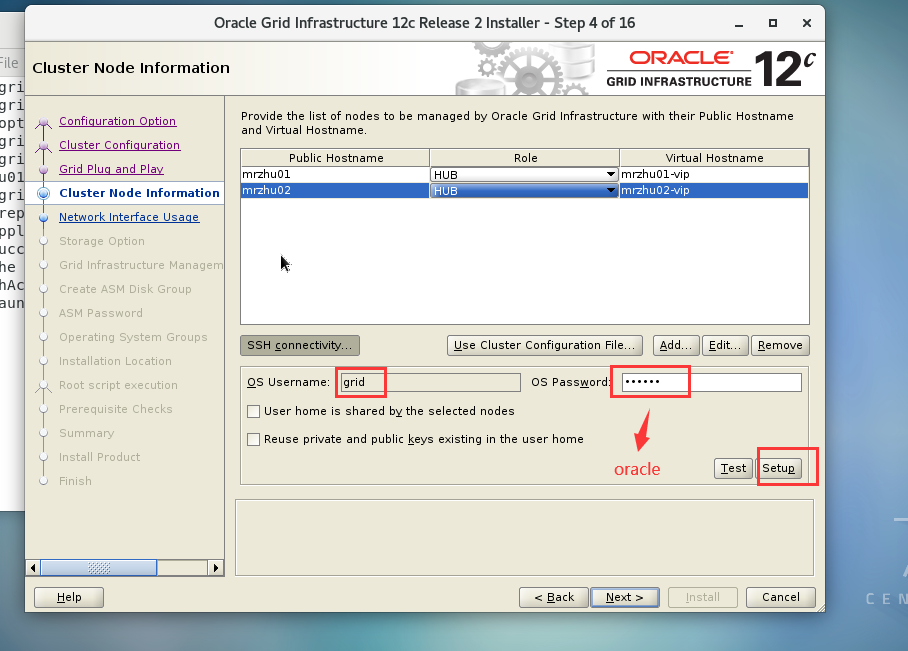

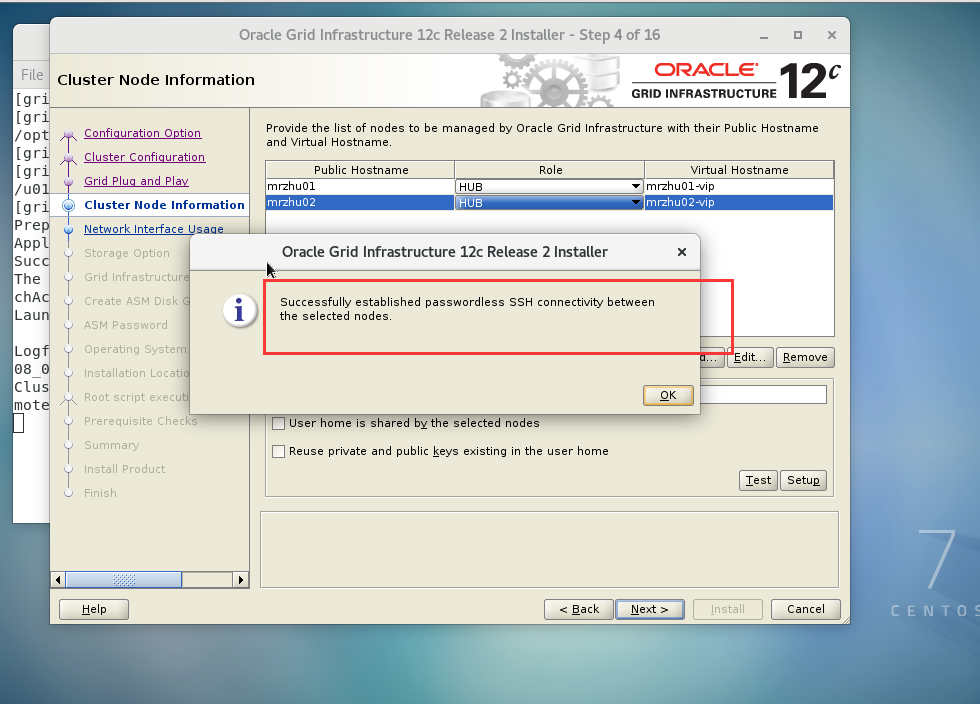

设置ssh对等通信

图 66

图 67

图 68

验证SSH对等通信

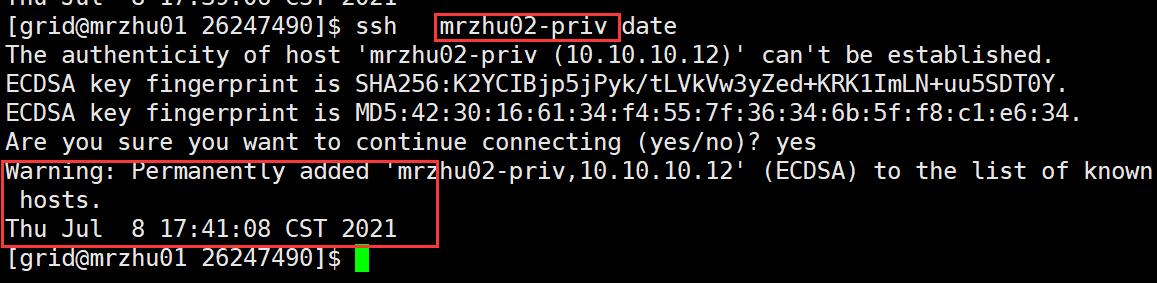

在node1上验证ssh

图 69

图 70

图 71
grid账户下使用脚本再次检查对等性ssh
cd /u01/app/12.2.0/grid/
./runcluvfy.sh stage -pre crsinst -n mrzhu01,mrzhu02 -verbose

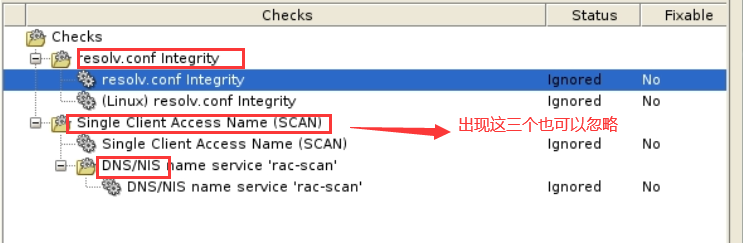

没有发现ssh报错，并忽略一下报错（resolvf报错）

图 72

图 73

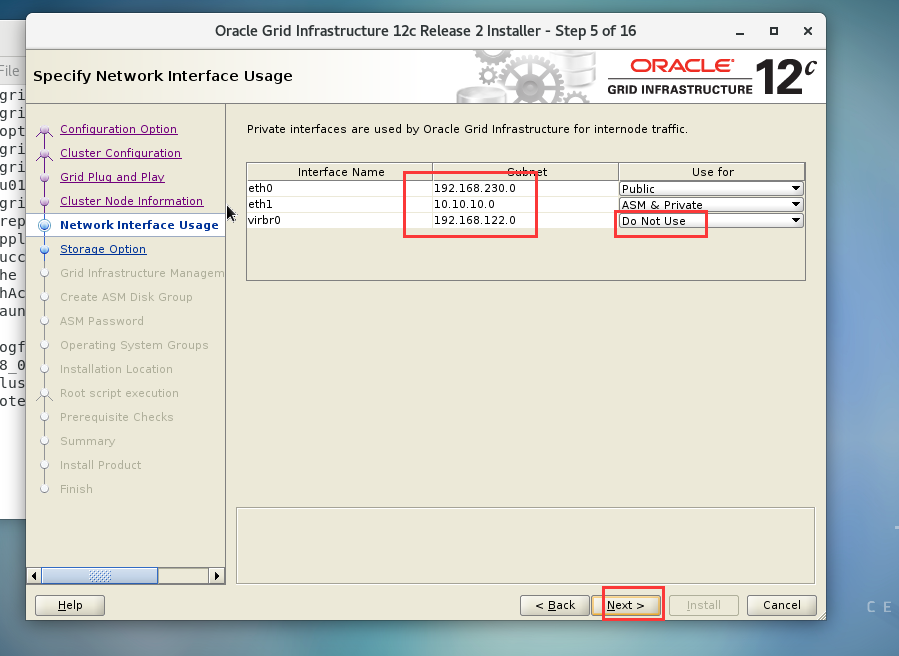

设置网络

继续grid软件安装

图 74

图 75

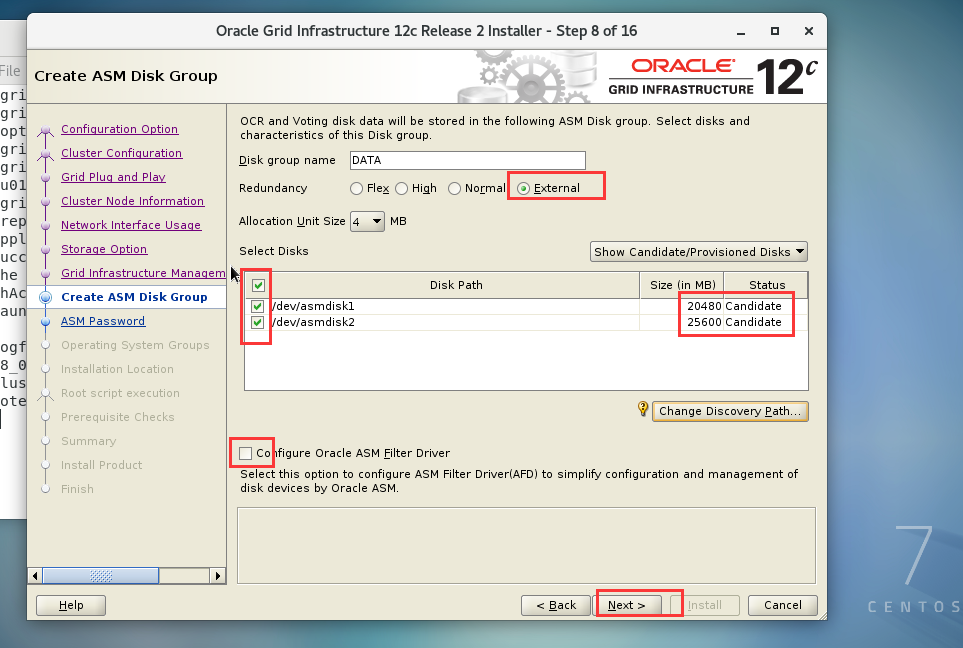

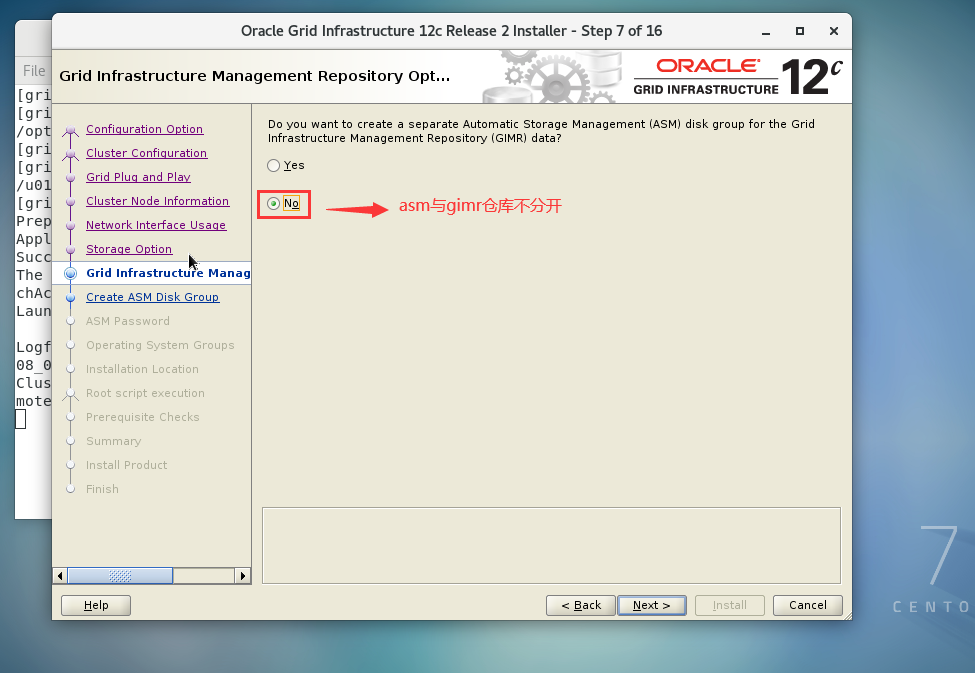

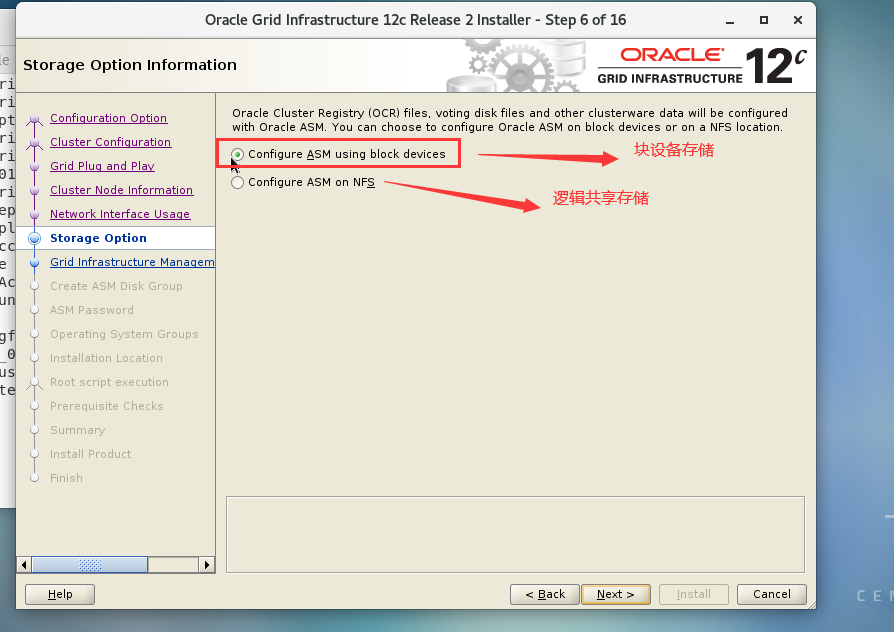

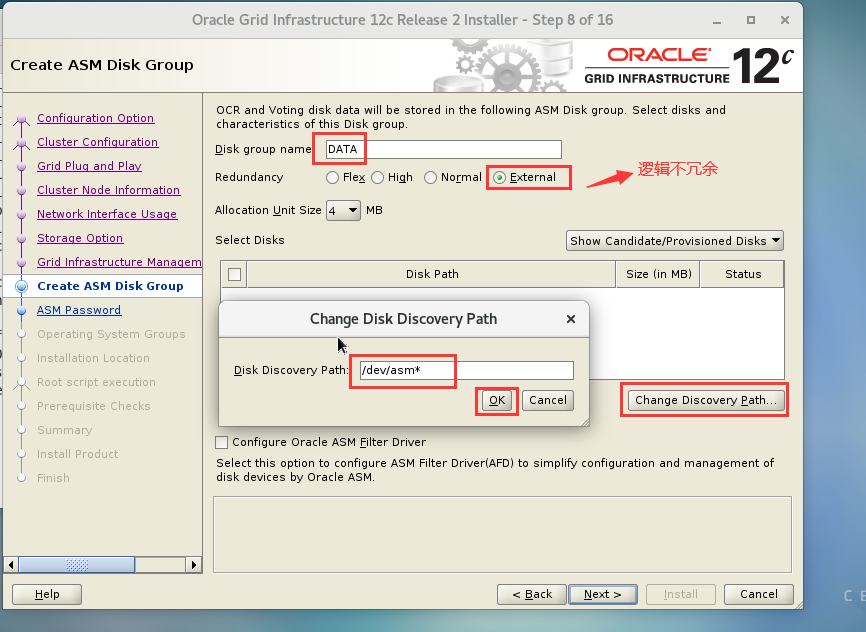

设置ASM存储

图 76

图 77

图 78

图 79

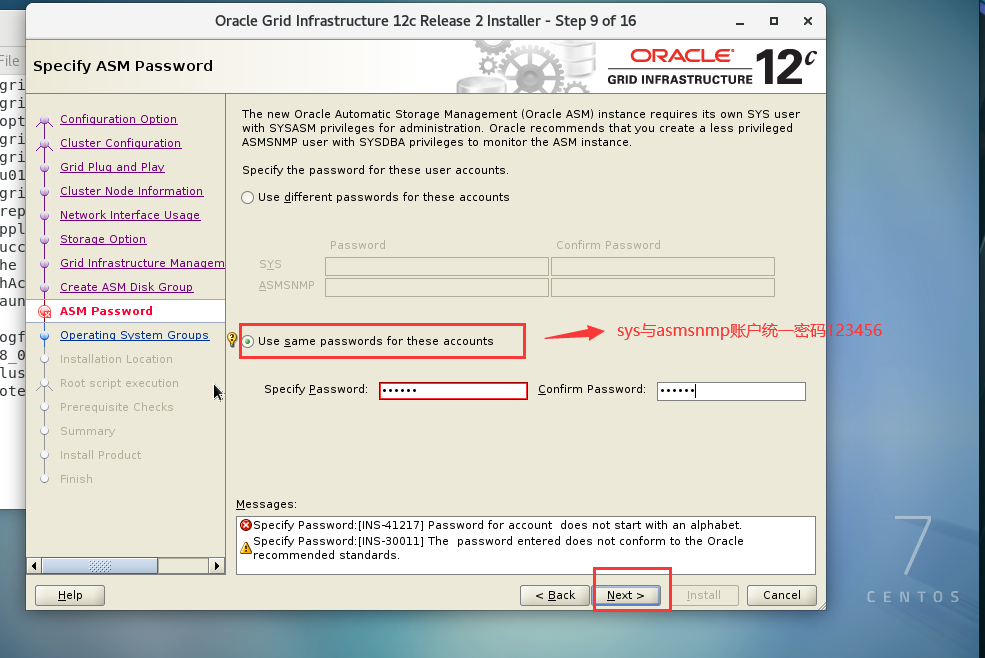

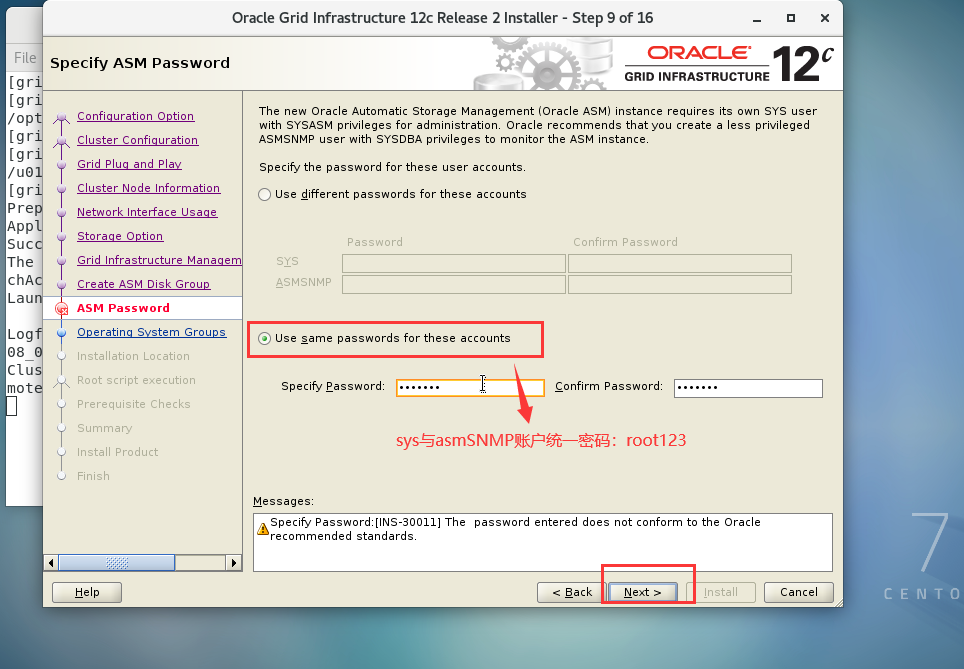

设置sys密码

图 80

图 81

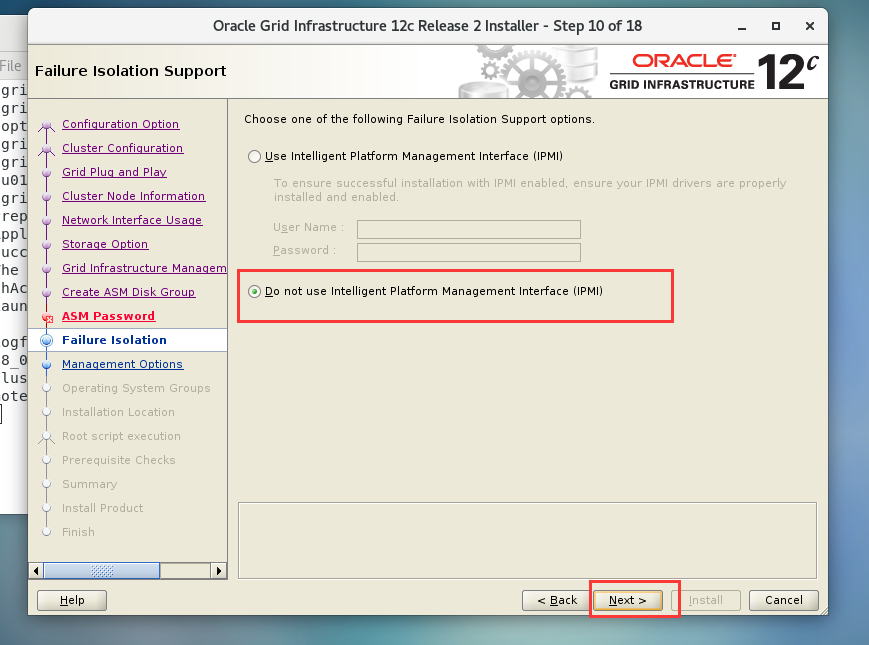

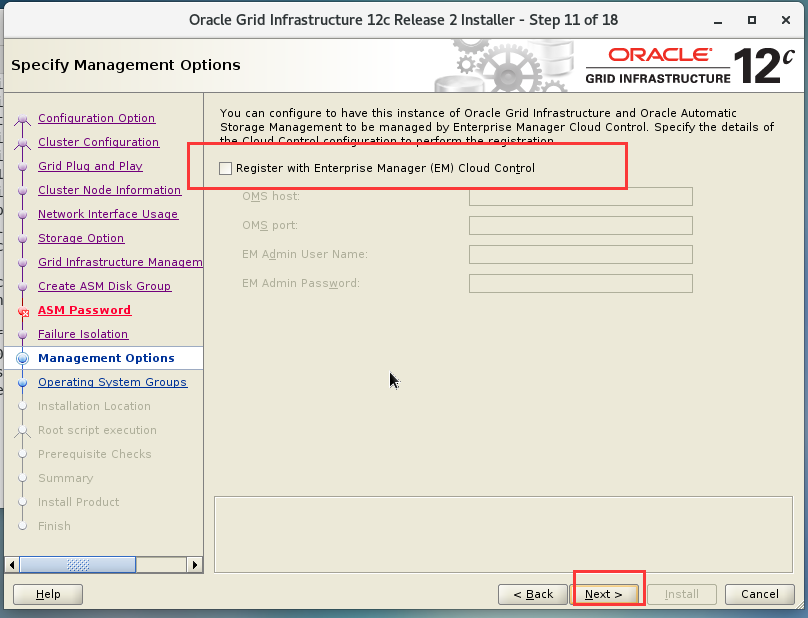

IPMI与EM

图 82

图 83

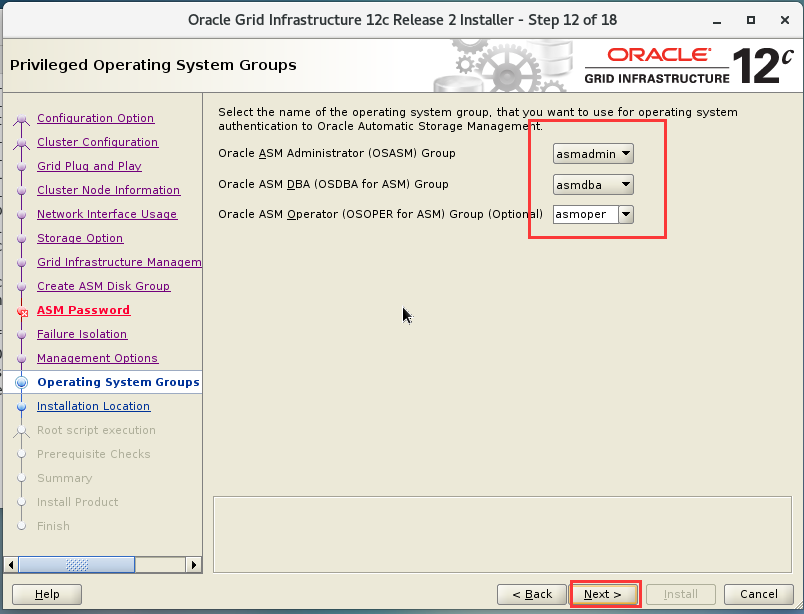

操作组

图 84

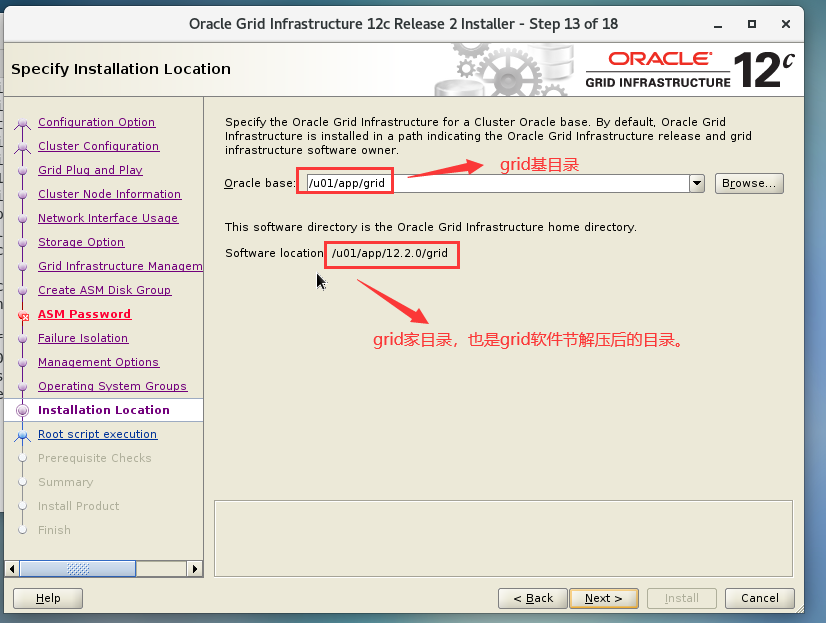

安装路径

图 85

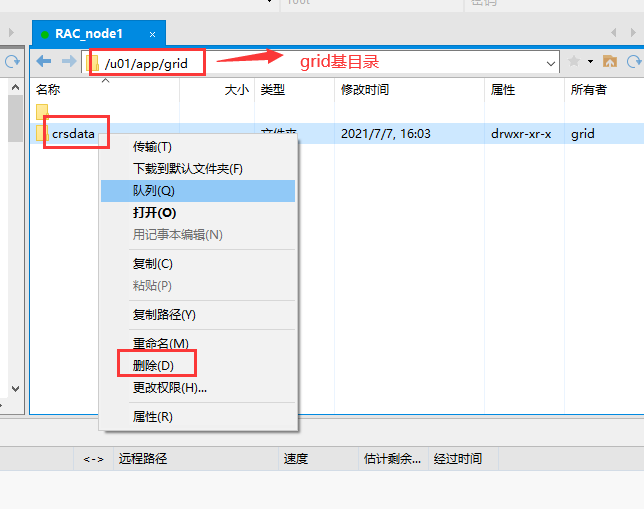

提示node1上软件基目录里面有文件。删除后再安装即可

图 86

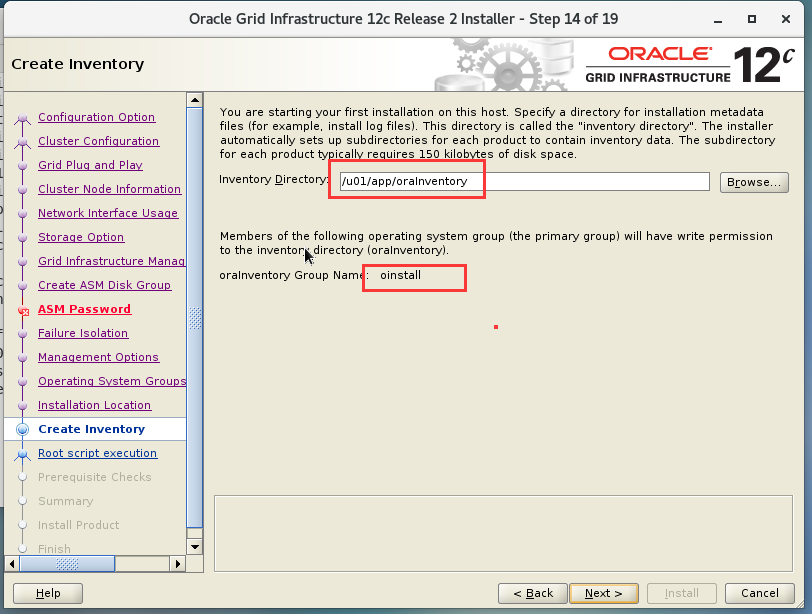

oraInventory目录

图 87

图 88

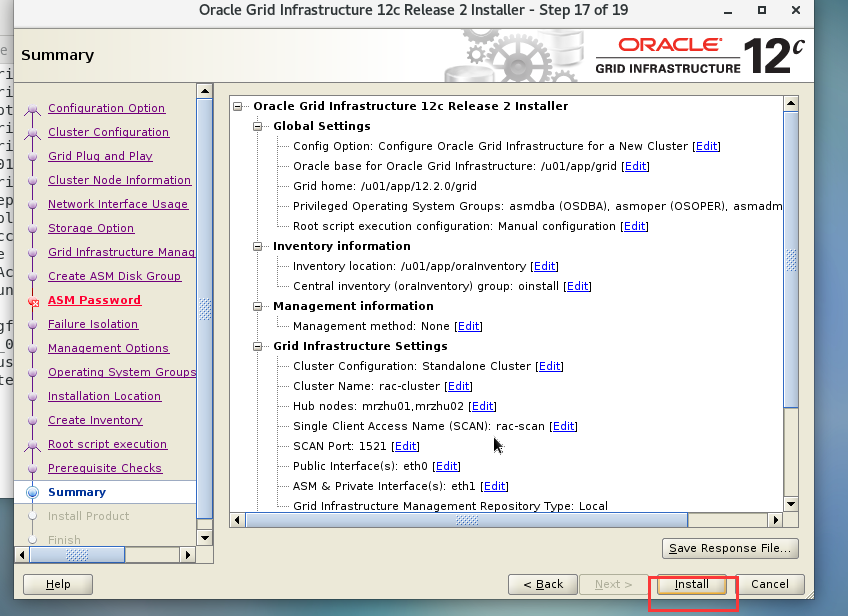

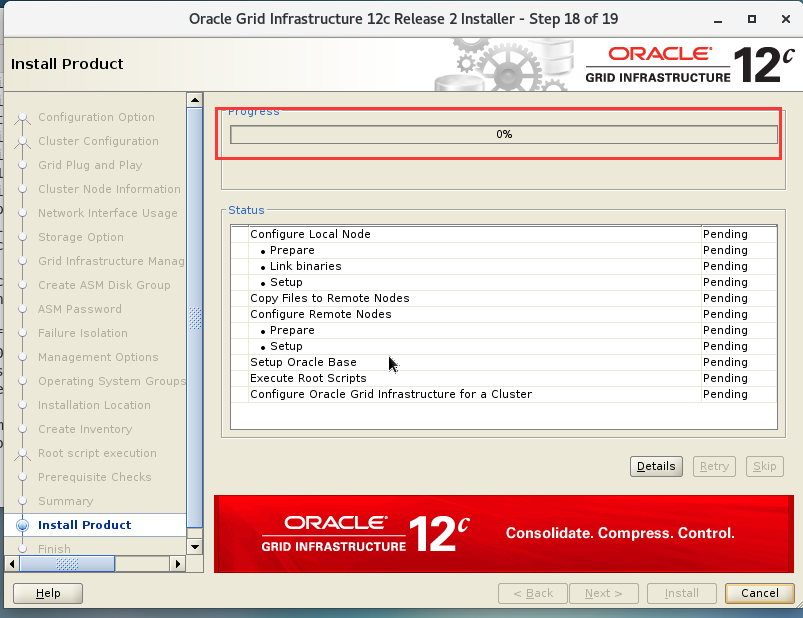

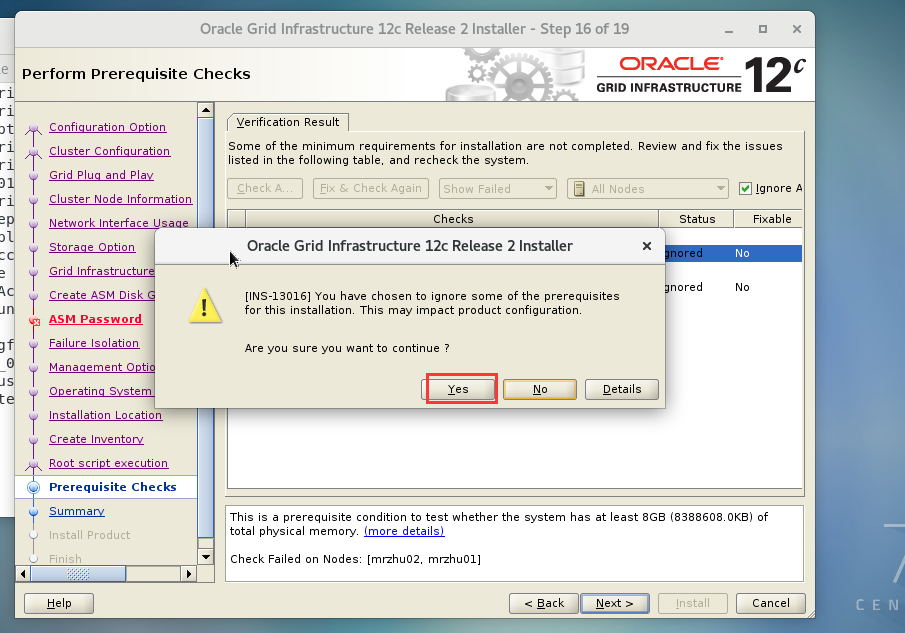

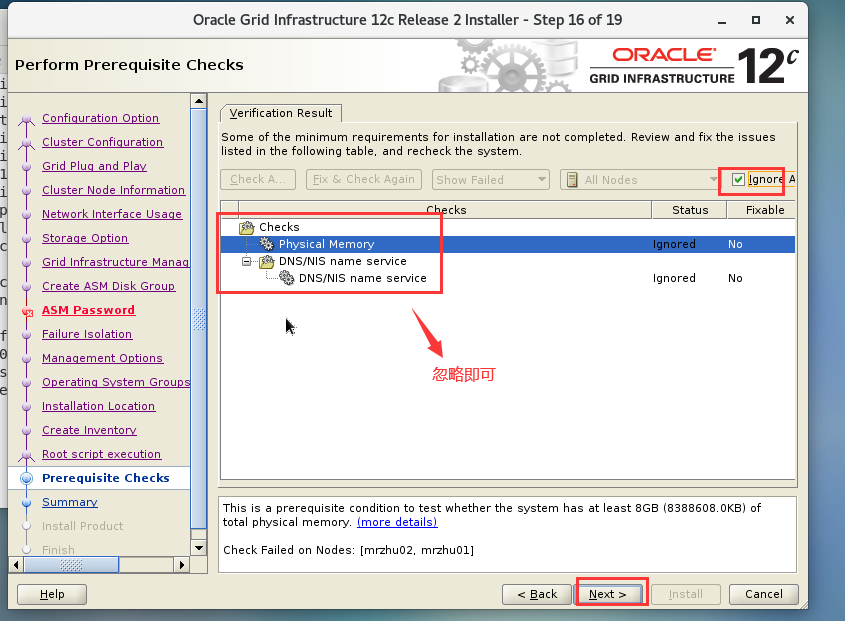

安装检查

图 89

图 90

图 91

图 92

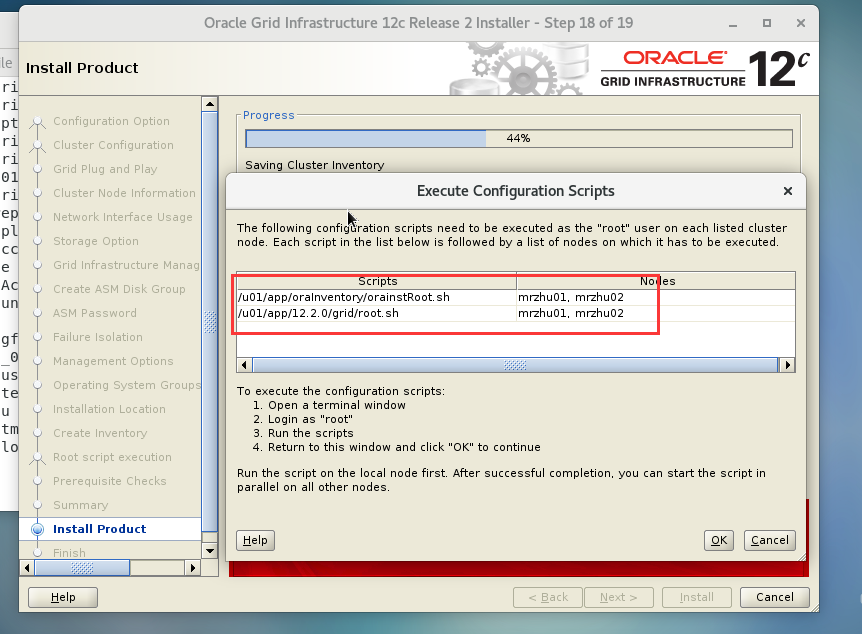

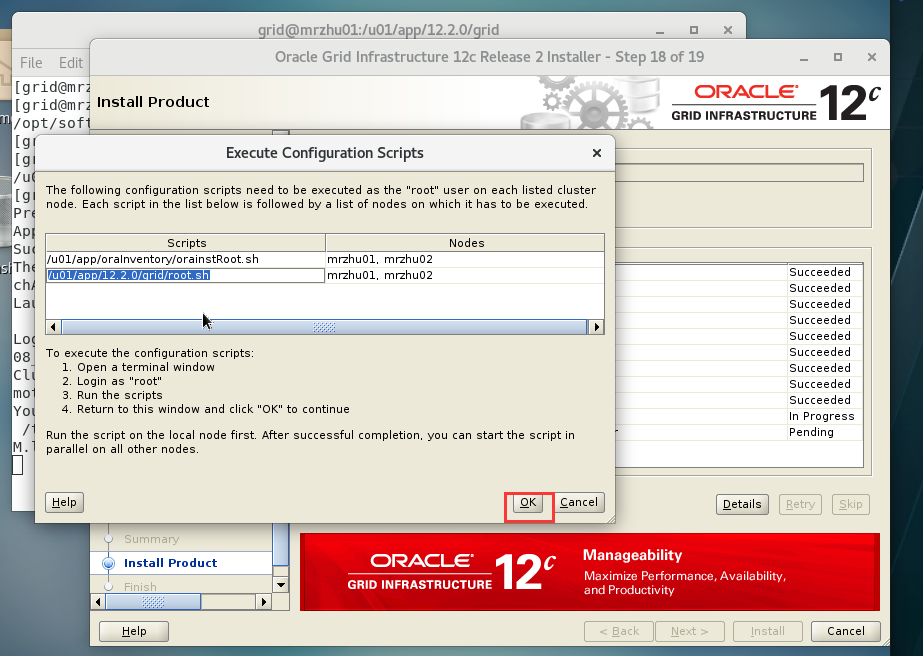

root账户下执行脚本

图 93

node1依次执行（建议通过vnc执行脚本，否则网络中断的话脚本执行也会中断，此集群安装失败，需要回退清空旧脚本配置）

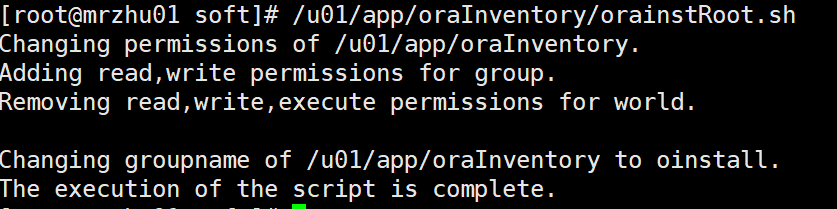

/u01/app/oraInventory/orainstRoot.sh

图 94

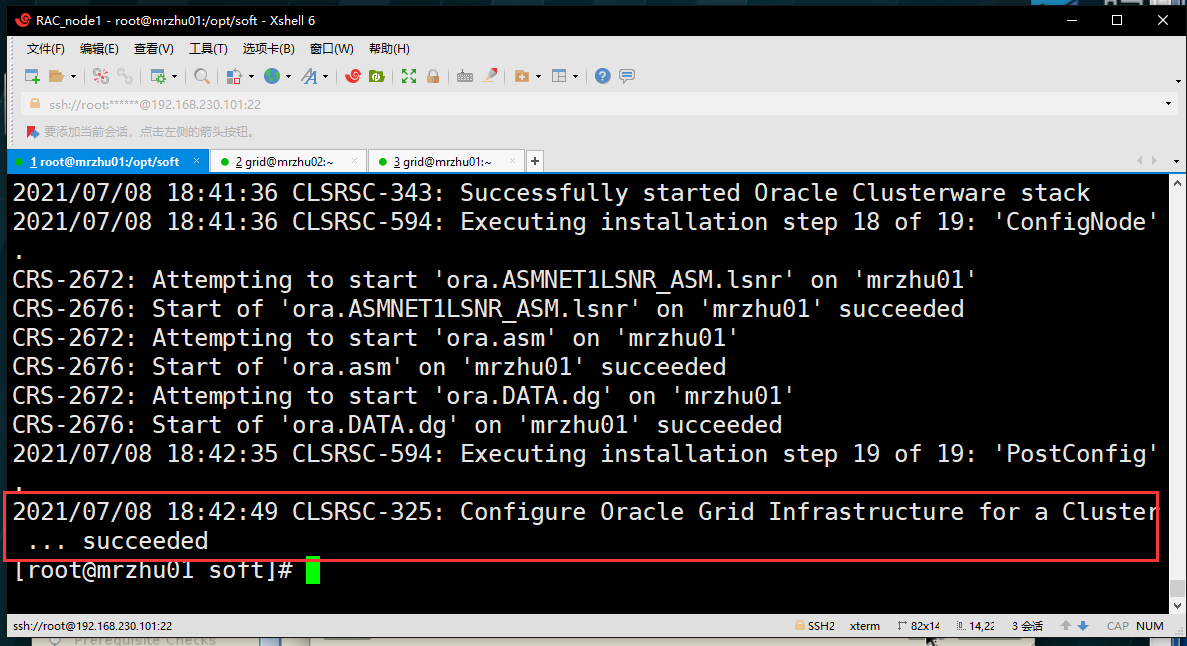

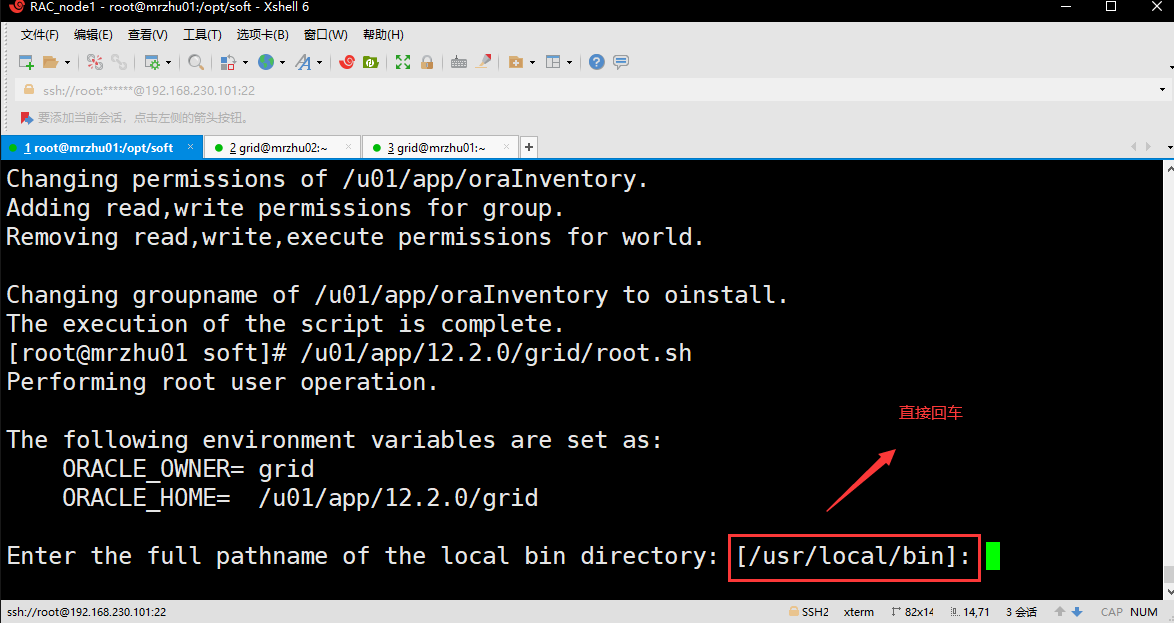

/u01/app/12.2.0/grid/root.sh

图 95

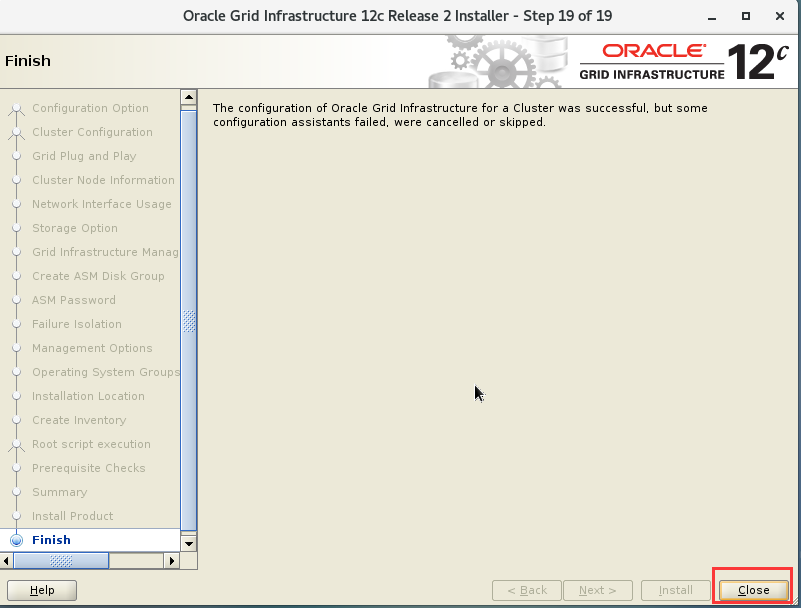

经过19个步骤该脚本执行完成

图 96
在node2同样执行脚本
grid账户下设置vnc
Vncpasswd
Vncserver :2
依次执行脚本

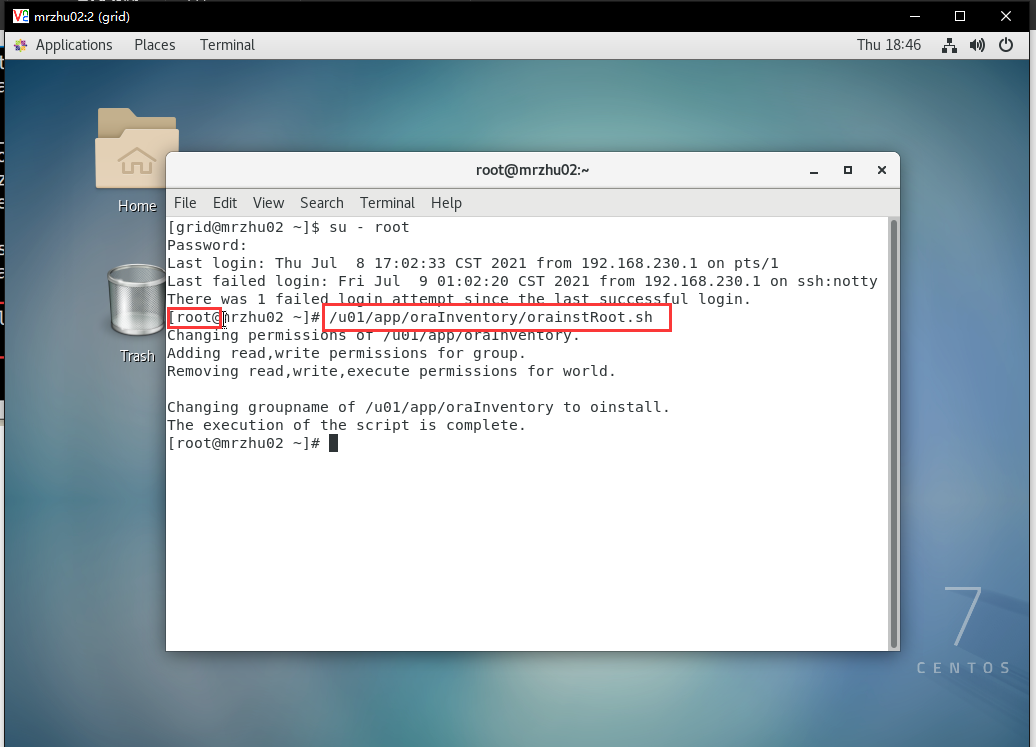

/u01/app/oraInventory/orainstRoot.sh

图 97

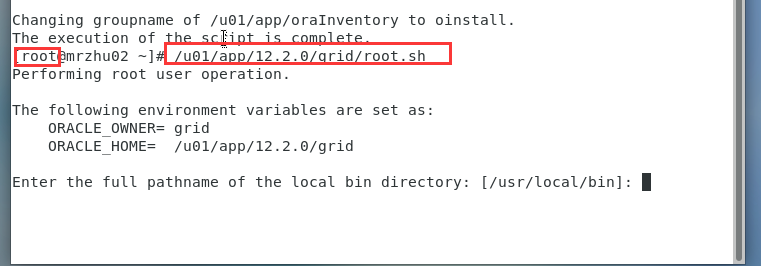

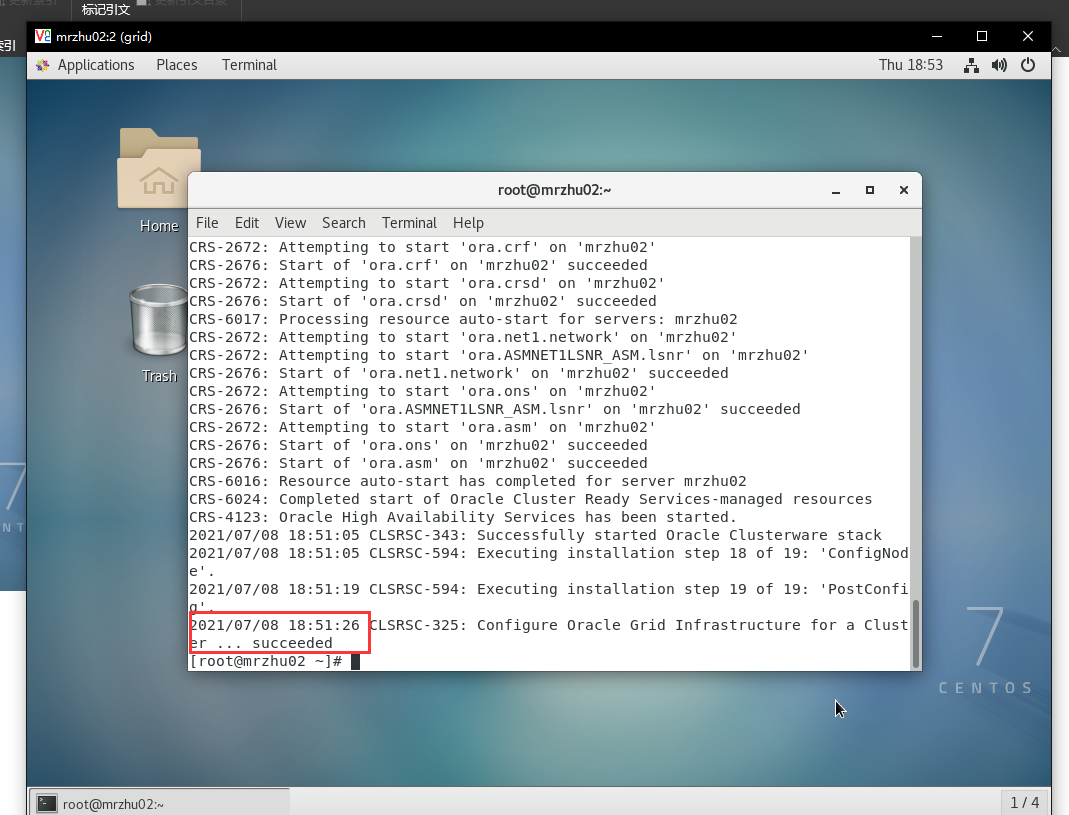

/u01/app/12.2.0/grid/root.sh

图 98

图 99
脚本执行完成，点击ok

图 100

开始安装进度

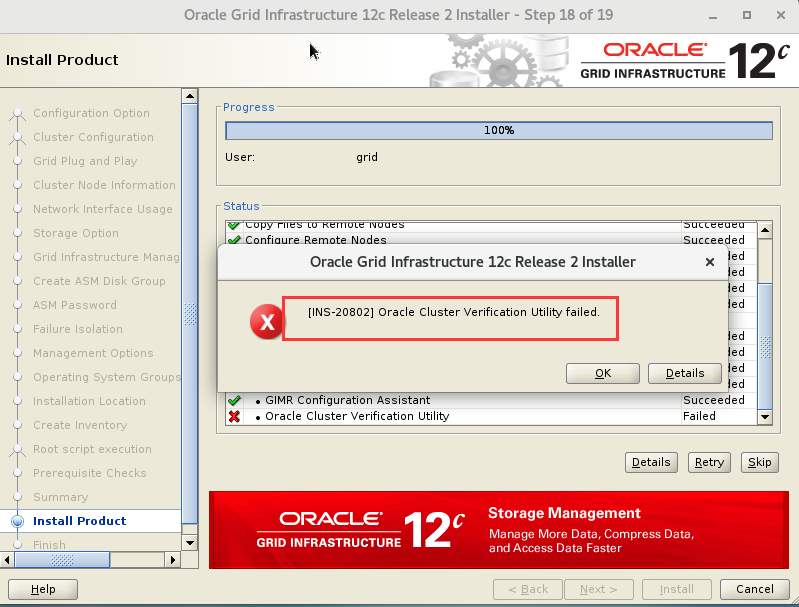

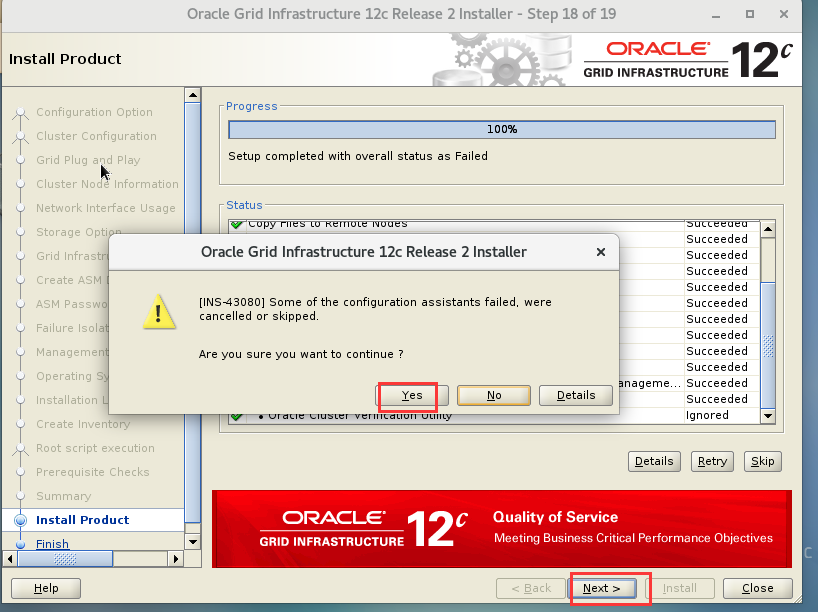

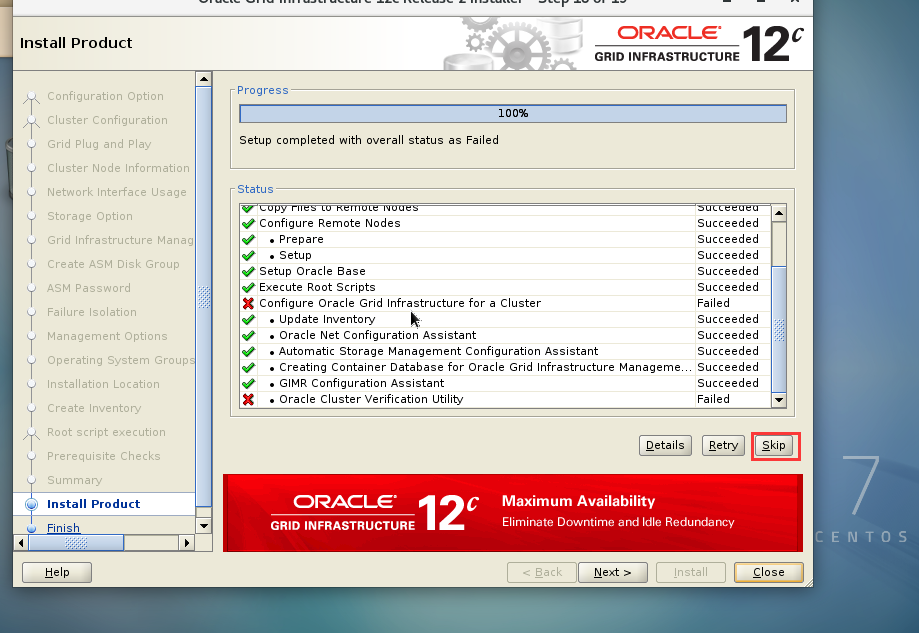

由于dns报错，此时会出现集群安装错误（集群本身正常），忽略即可。

图 101

图 102

图 103
安装完毕

图 104

修改节点2的grid账户环境变量

ASM实例名改为+ASM2
su - grid
vim .bash_profile

图 105
source .bash_profile

测试集群软件

在grid账户下测试grid软件
忽略aflsnr状态

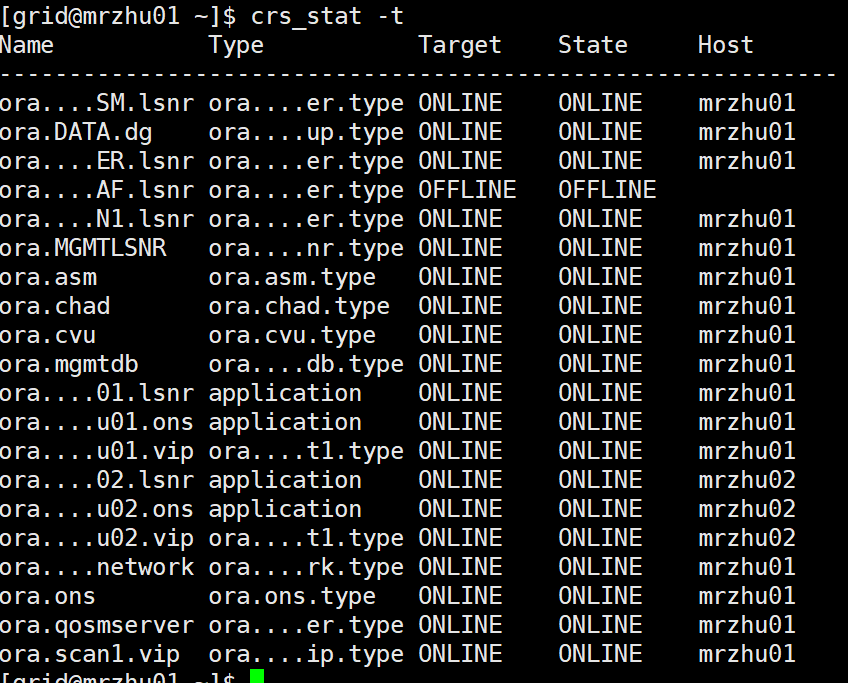

查看集群进程状态

crs_stat -t

图 106

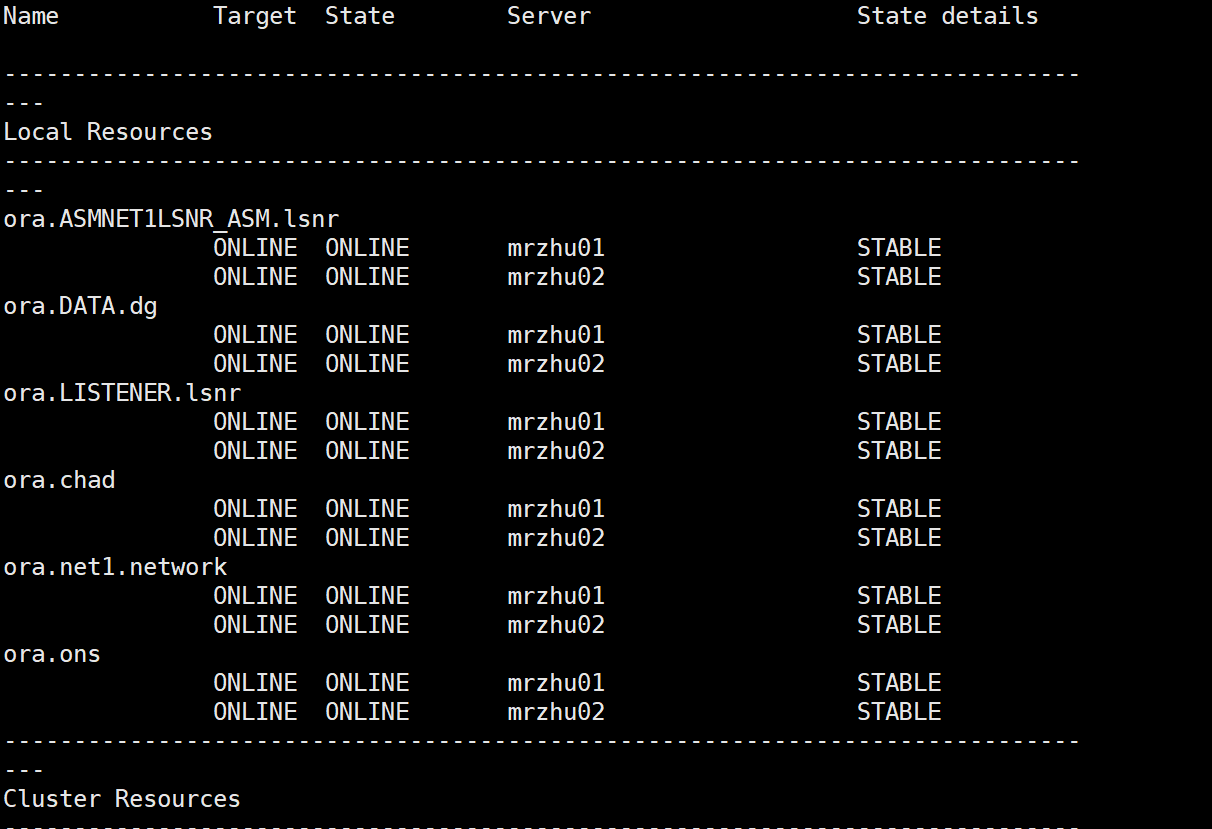

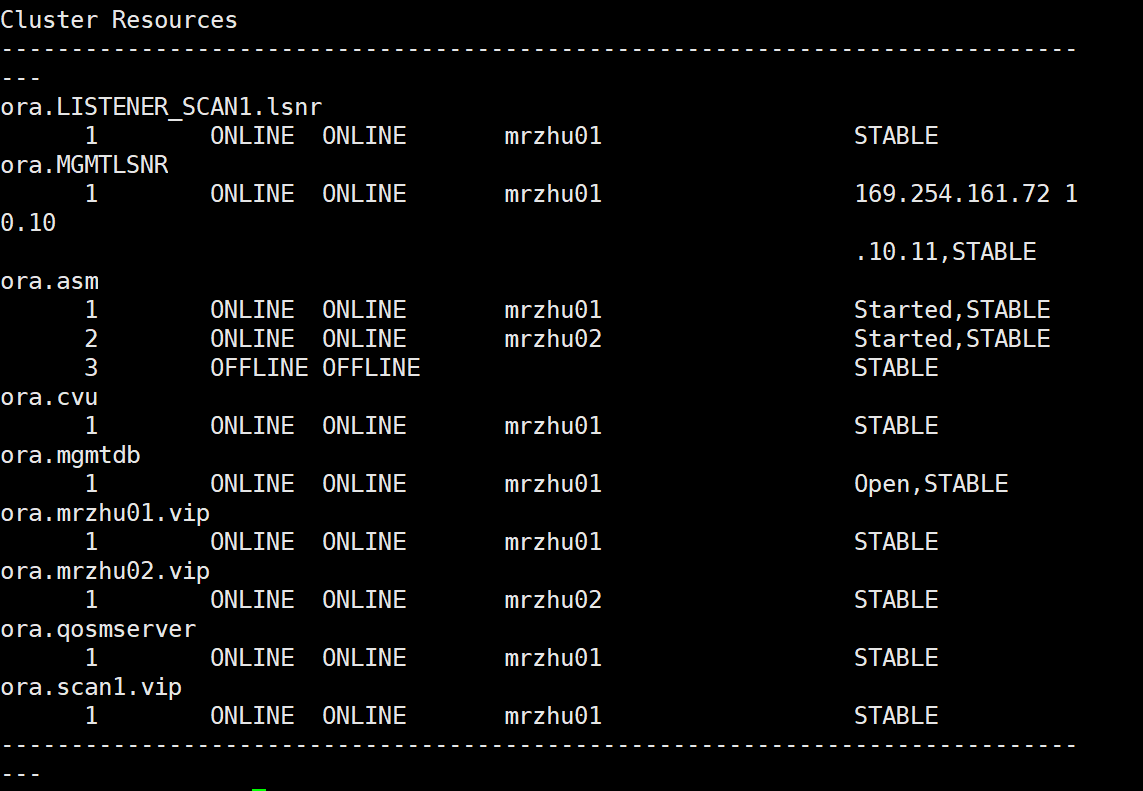

查看集群所有资源状态

crsctl stat res -t

图 107

图 108

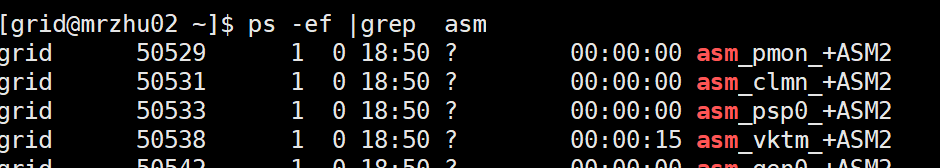

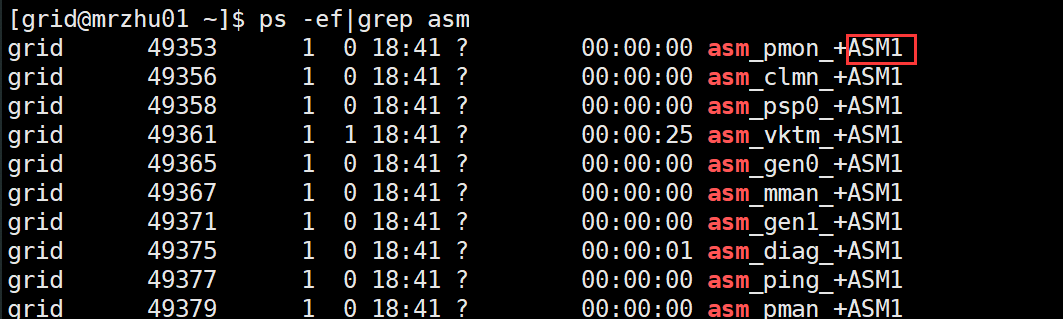

查看asm共享存储资源

ps -ef|grep asm

图 109

图 110

ORACLE软件安装

准备工作

停止grid集群进程

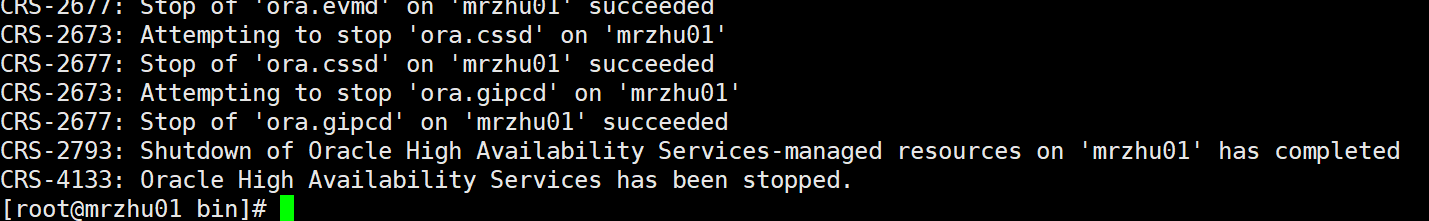

node1
切换root账户
cd /u01/app/12.2.0/grid/bin/
./crsctl stop has

图 111

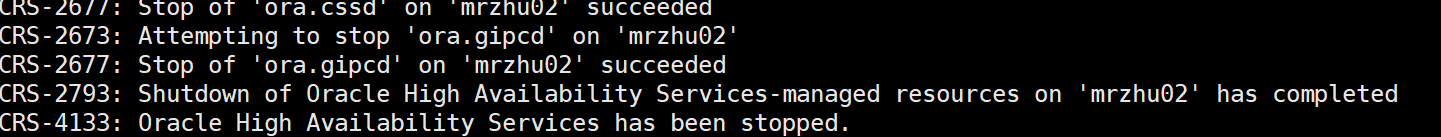

node2
cd /u01/app/12.2.0/grid/bin/
./crsctl stop has

图 112

备份虚拟机全部文件

复制全部文件夹做备份，防止安装失败。

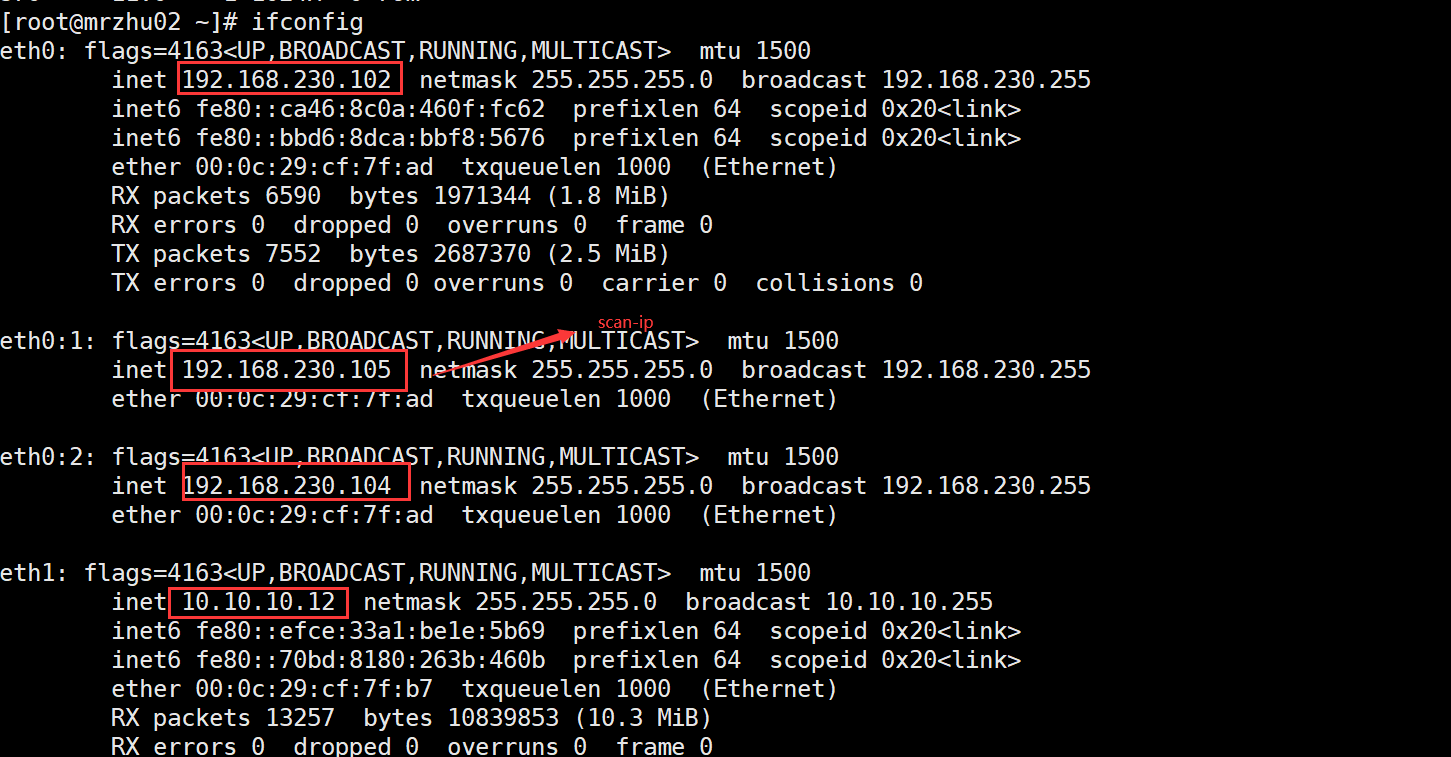

查看scan-ip

图 113

设置VNC

仅在node1上执行安装
使用oralce账户与vnc安装oracle软件
设置VNC
su – oracle
vncpasswd
vncserver :2
在调试机上使用VNC图形化连接node1

图 114

解压oracle软件

unzip oracle12cR2_12201_linux64_database.zip

图 115

ORACLE软件安装

执行安装脚本

oracle账户执行安装
切换解压后目录脚本位置
cd database/
./runInstaller

图 116

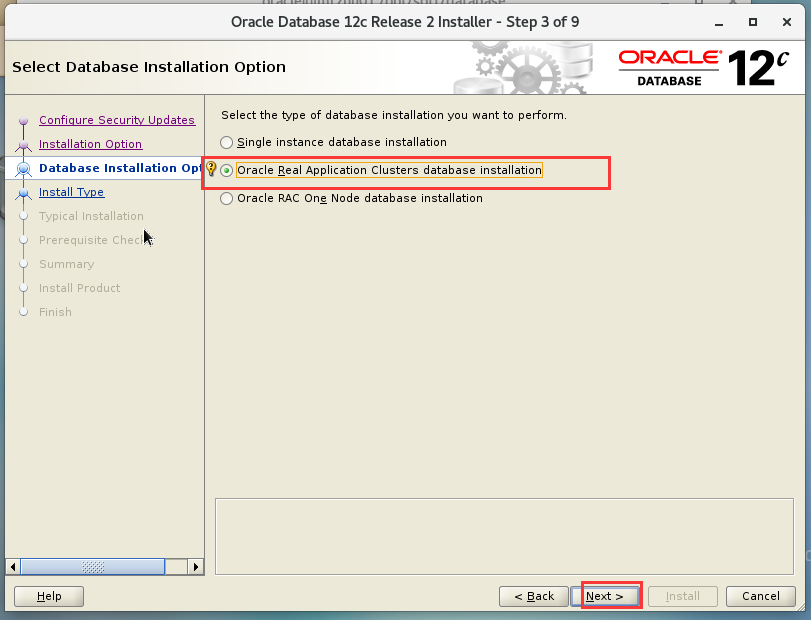

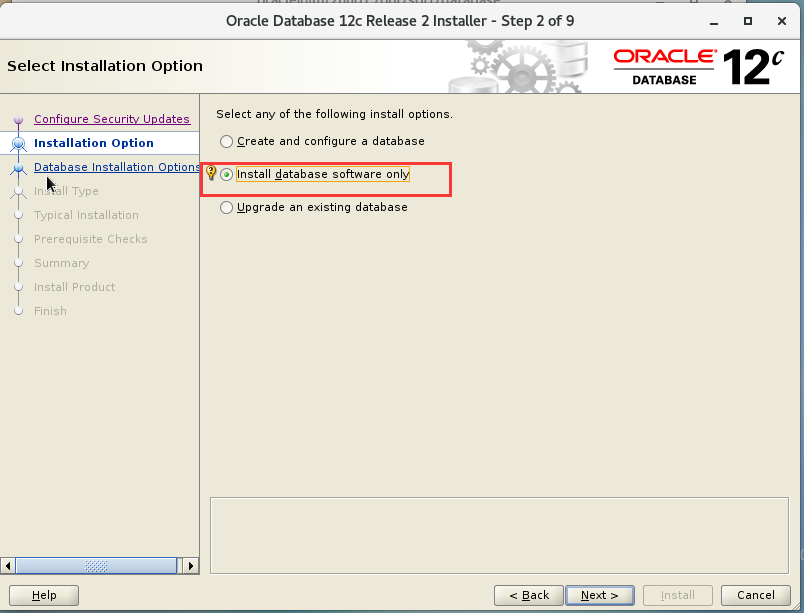

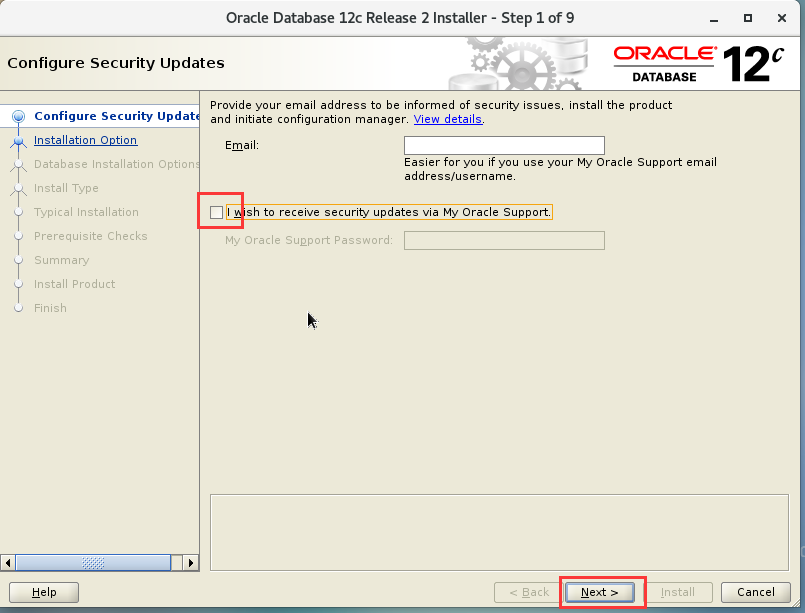

安装过程

图 117

图 118

图 119

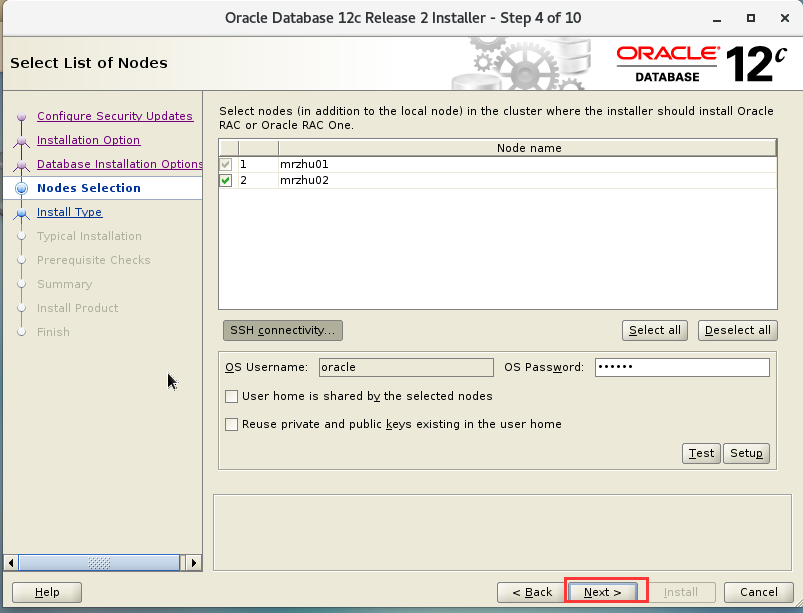

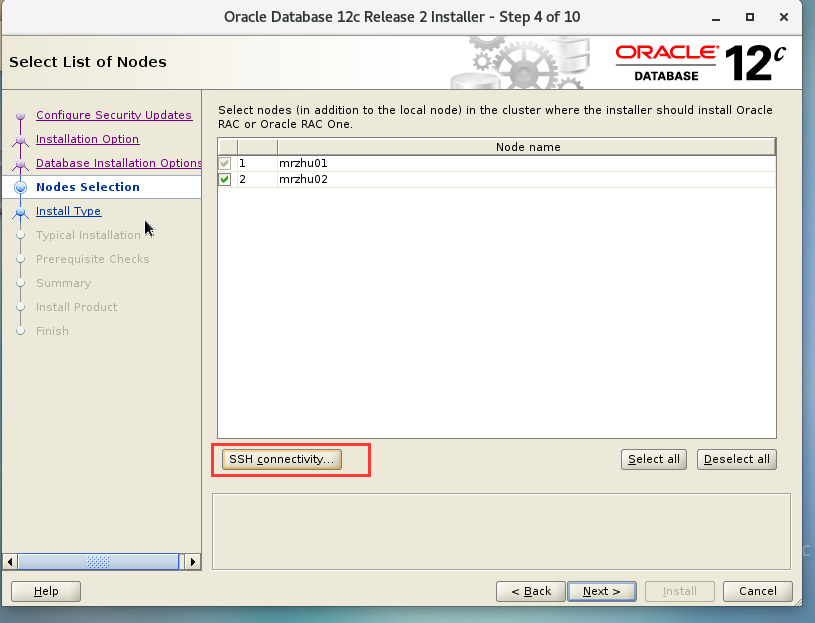

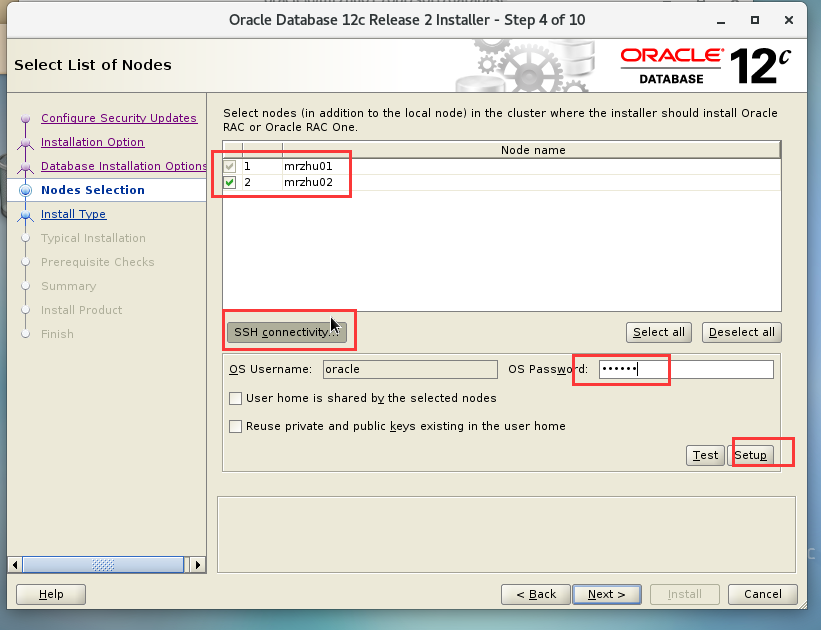

SSH对等通信

图 120

图 121

图 122

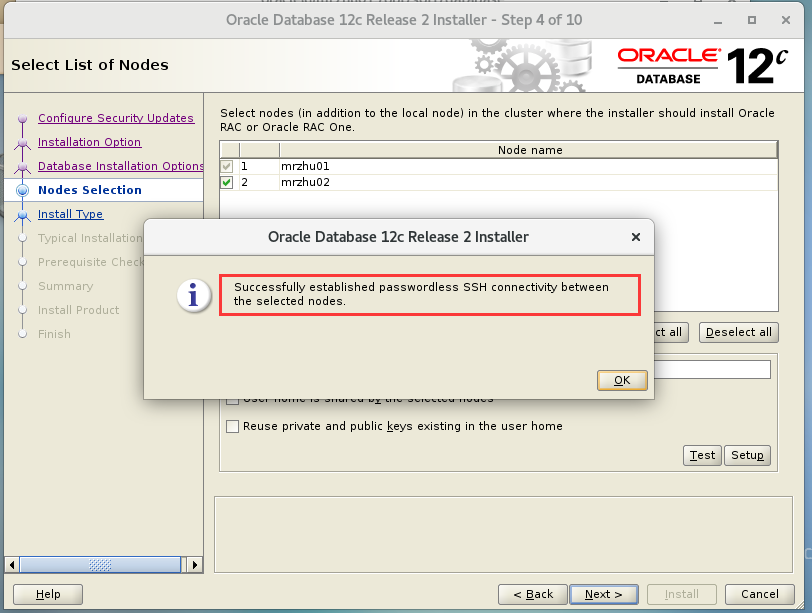

测试SSH对等通信

图 123

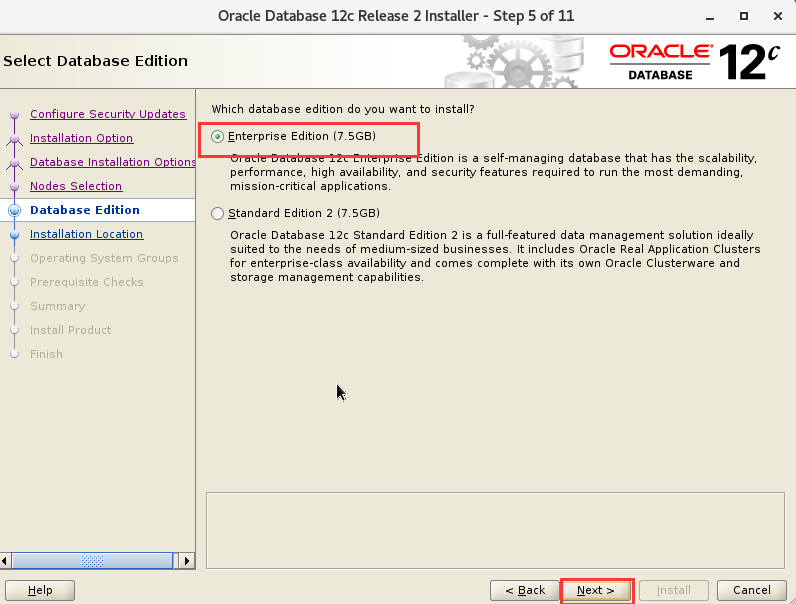

选择版本

图 124

图 125

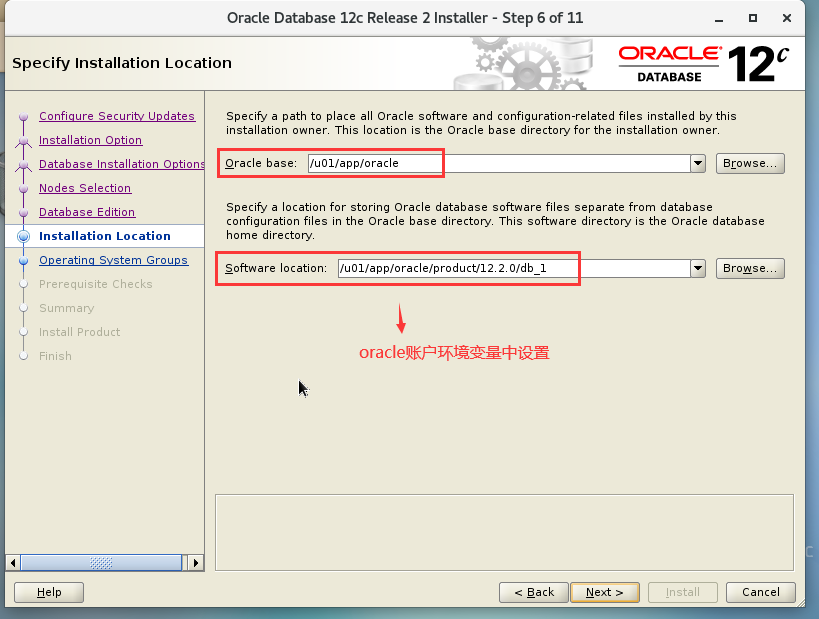

oracle安装目录确认

图 126

检查是否与oracle环境变量中一致

图 127

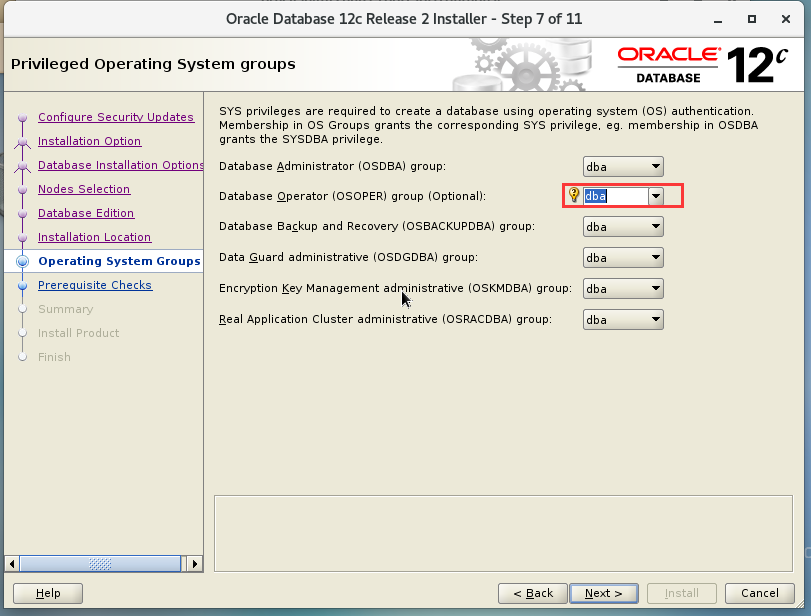

用户组

图 128

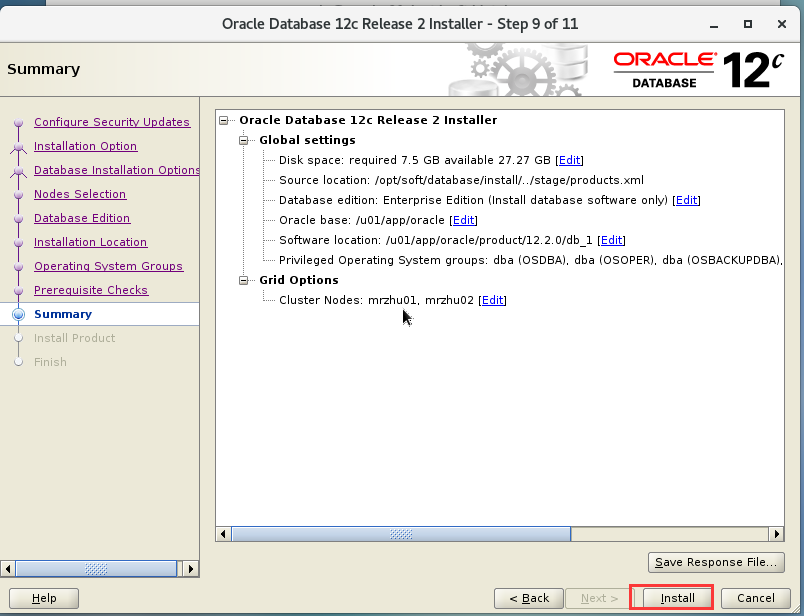

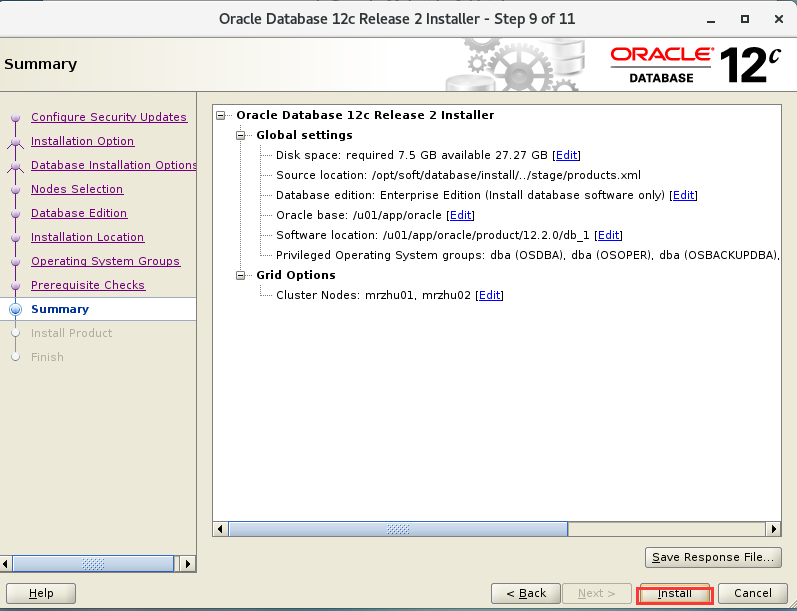

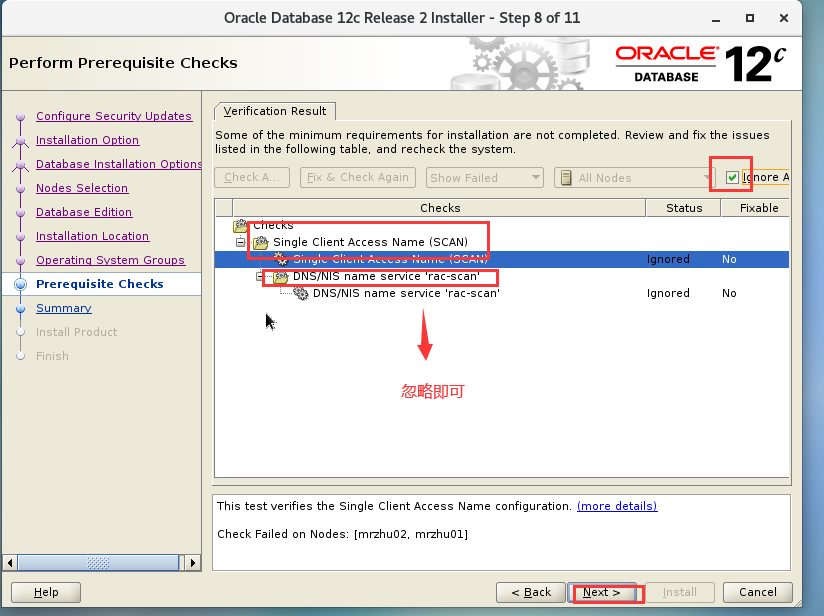

安装检查

图 129

图 130

图 131

图 132

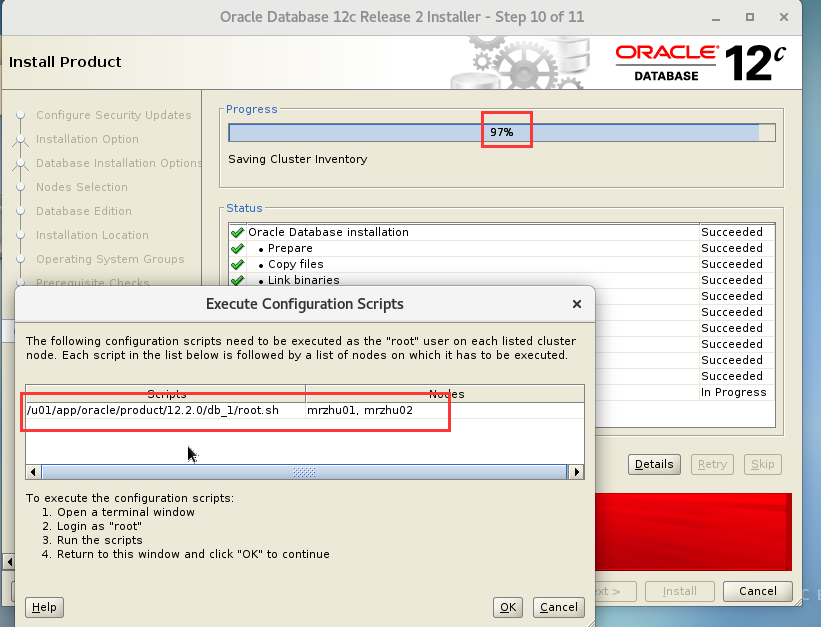

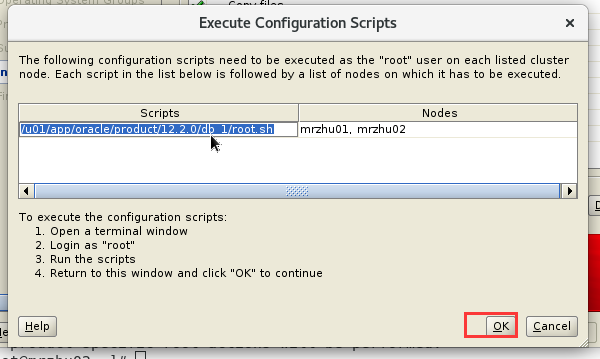

root脚本执行

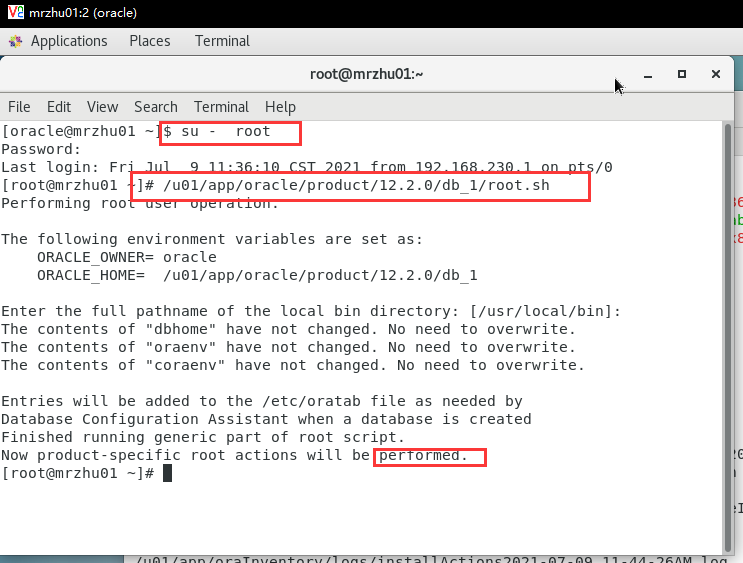

使用root账户node1执行脚本

图 133
su - root
/u01/app/oracle/product/12.2.0/db_1/root.sh

图 134

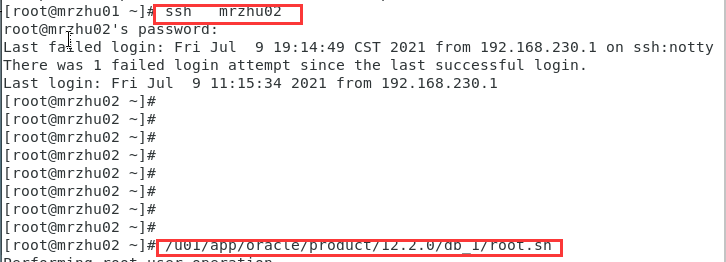

节点2同样执行脚本

图 135

图 136

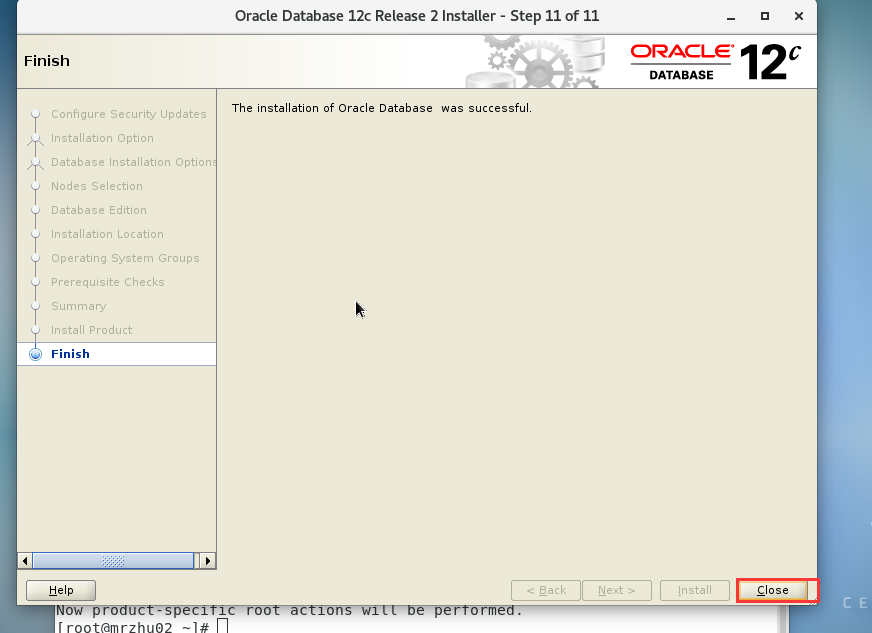

完成安装

图 137

日志文件保存目录
/u01/app/oraInventory/logs/installActions2021-07-09_11-44-26AM.log

创建数据库（实例）

节点一创建数据库后，节点2会自动copy数据库相关文件
数据库安装完成后自动生成实例并启动

dbca配置确认

在节点1使用dbca创建RAC数据库
检查环境变量是否正确，防止dbca程序找不到执行路径

图 138

图 139

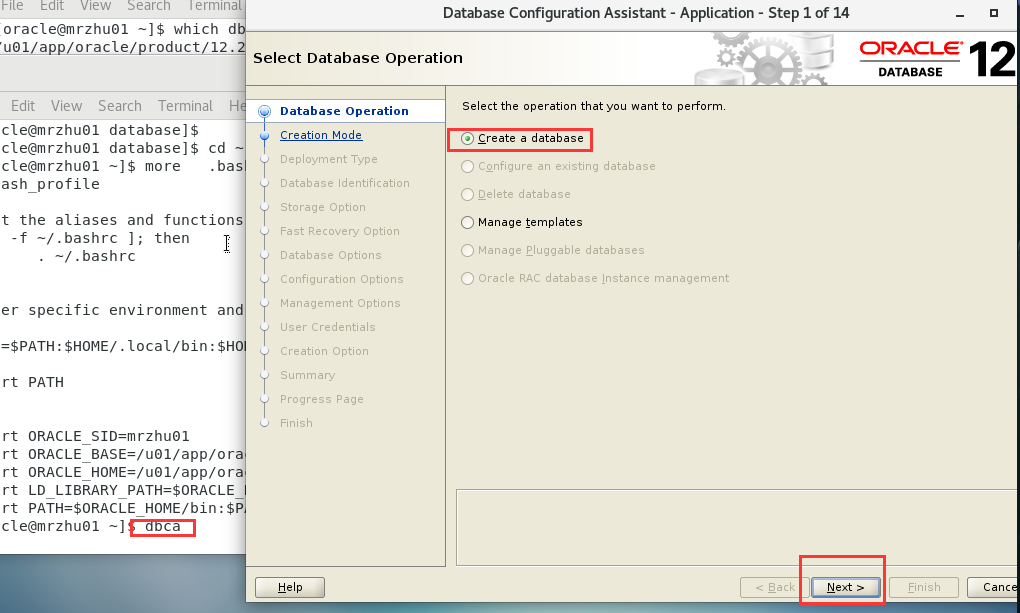

调用dbca图形化

使用dbca调出图形化安装，直接创建数据库，不需要额外配置监听,RAC监听自动配置。
node1，oracle账户
dbca

图 140

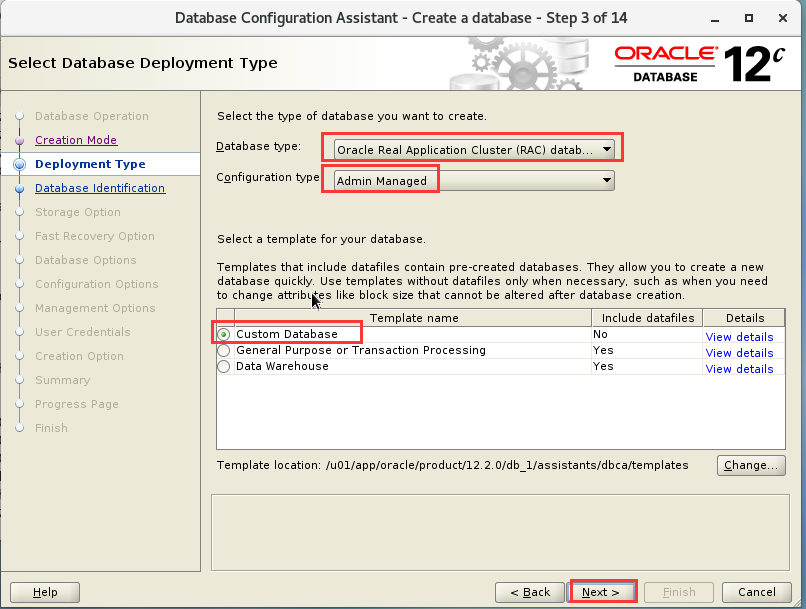

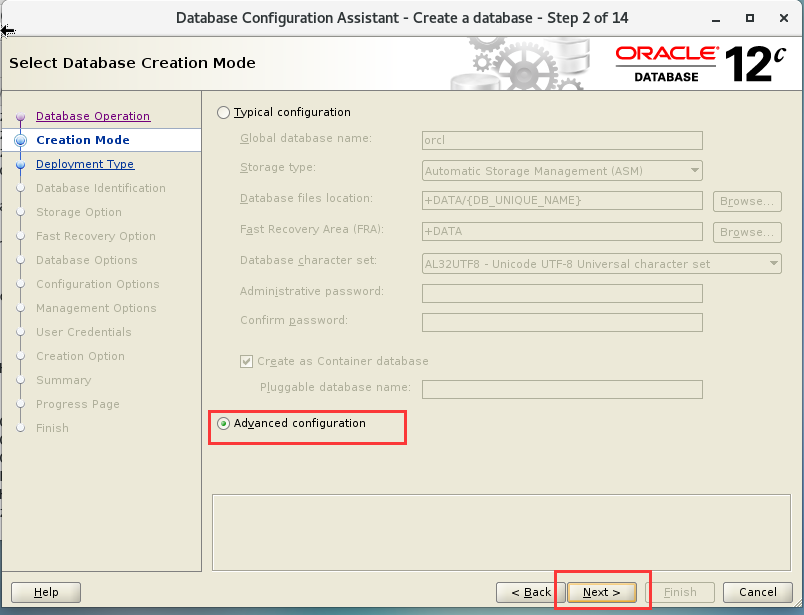

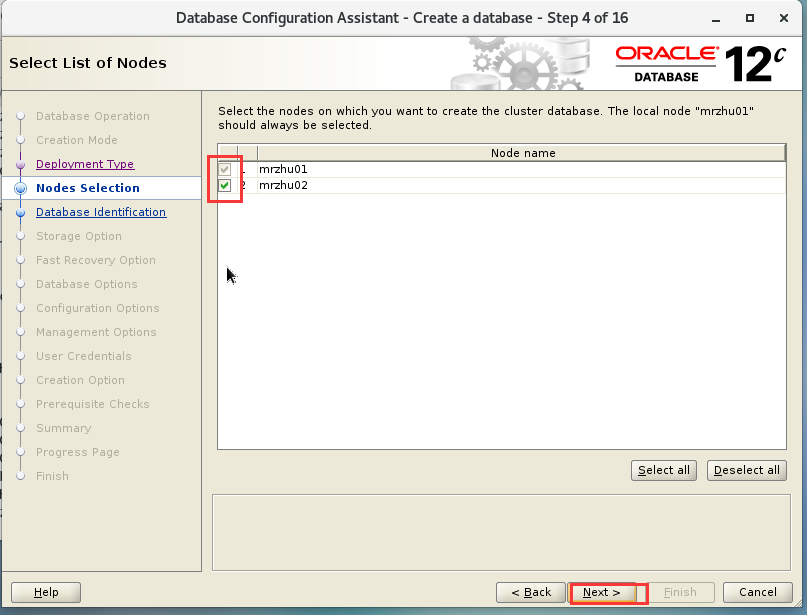

选择安装模式与类型

图 141

图 142

图 143

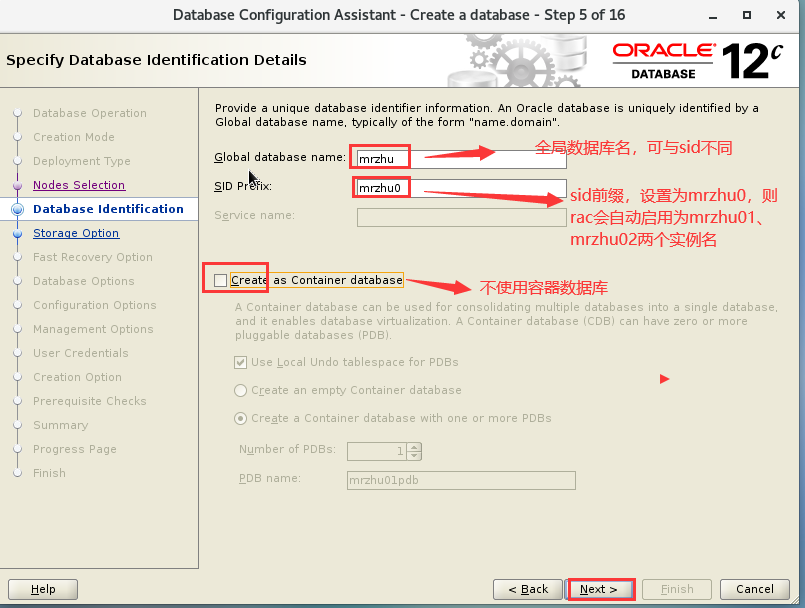

设置SID前缀

实例名=SID前缀+,实例号（1、2、3…）,保证SID全名必须与环境变量中的一致

图 144

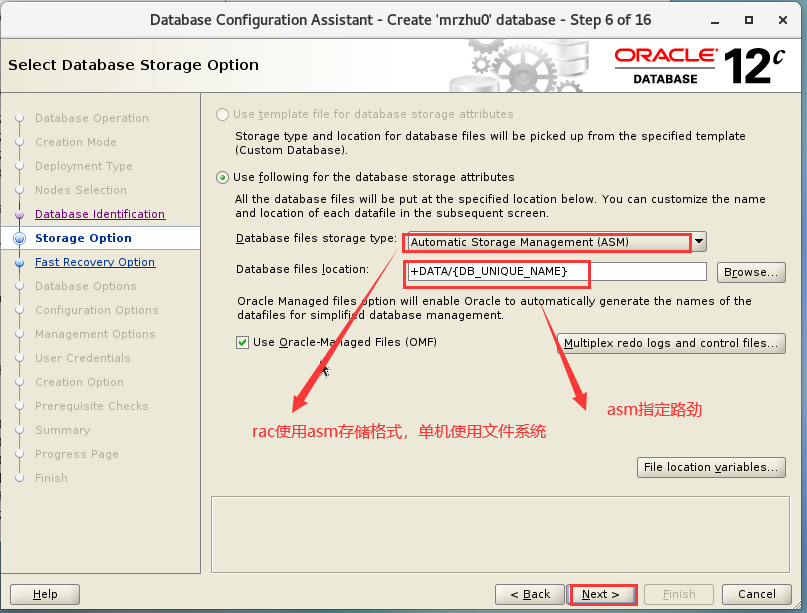

配置ASM存储格式

图 145

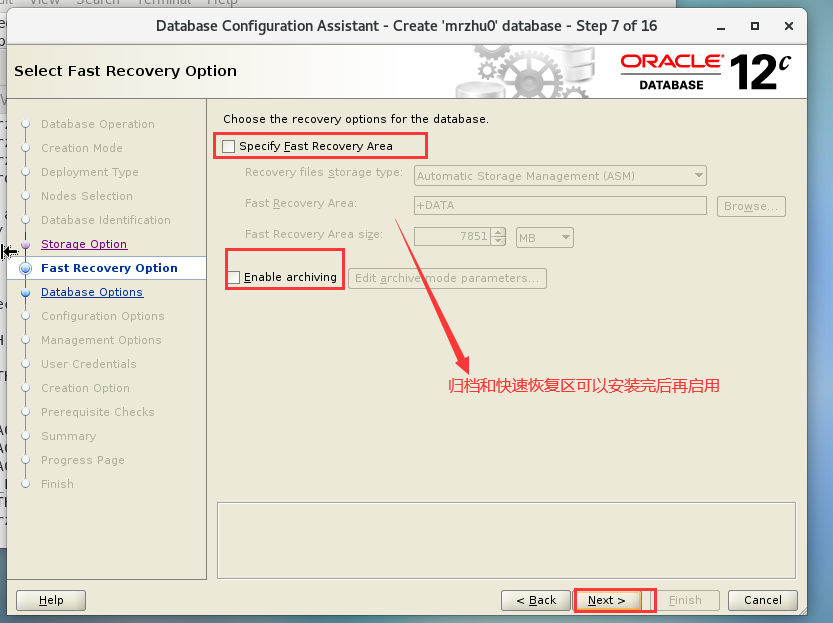

设置归档与快速恢复区

本文可不启用便于后面的ADG配置

图 146

设置数据库属性与性能参数

图 147

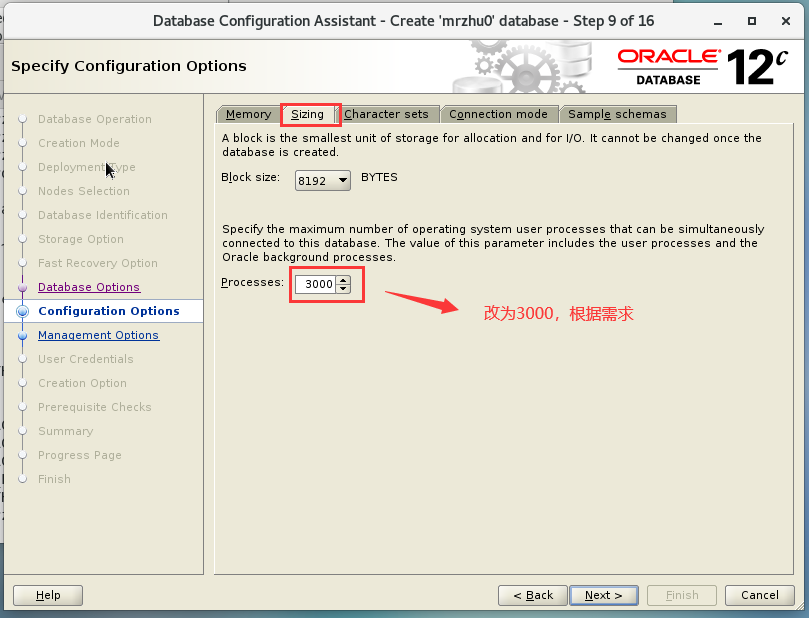

客户端连接进程数量一般为千级别，按照照需求来

图 148

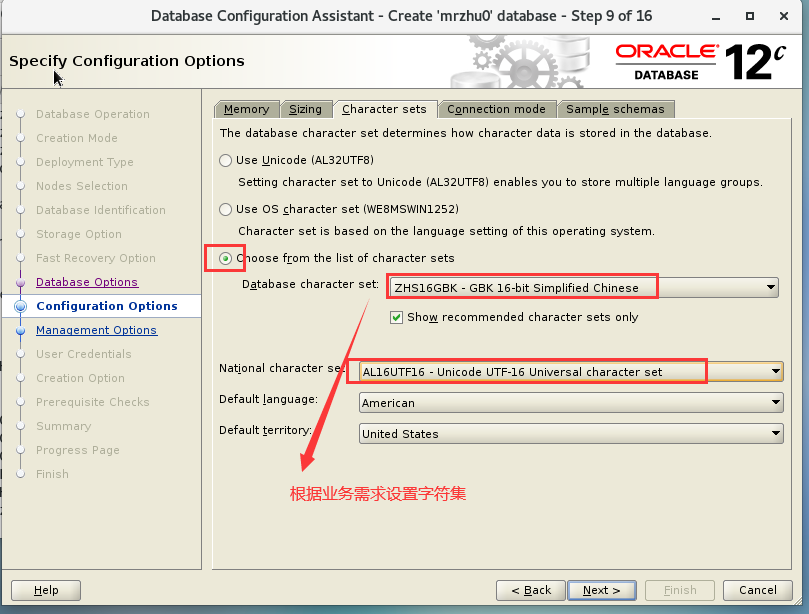

字符集设置，有关rman恢复，迁移

图 149

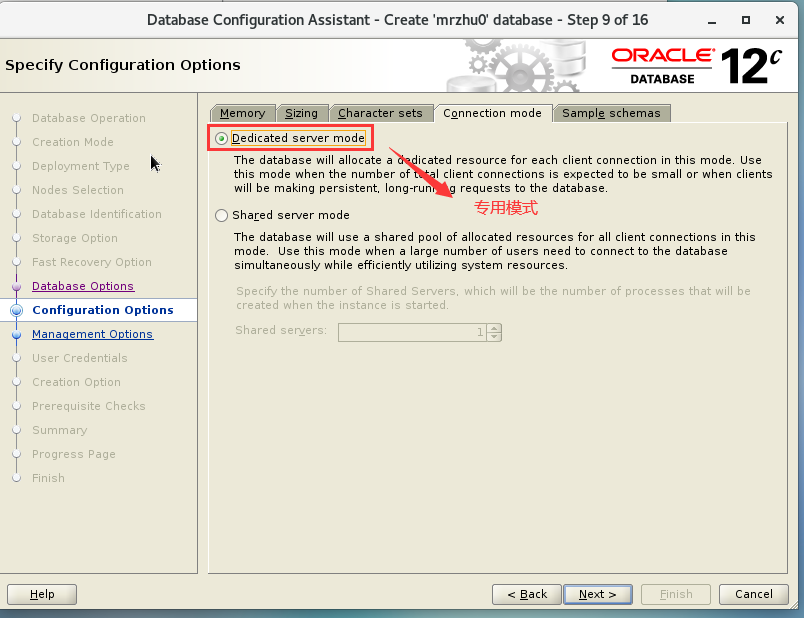

工作模式

图 150

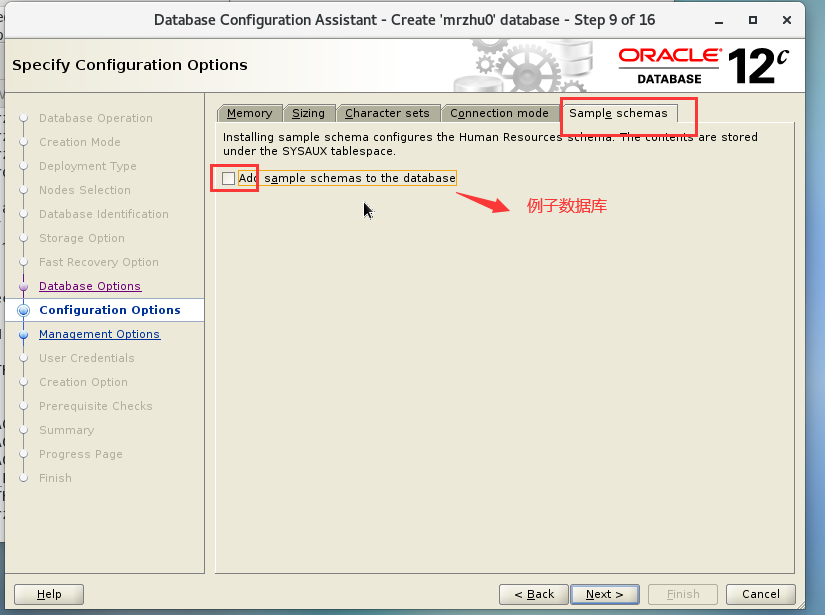

不启用例数据库

图 151

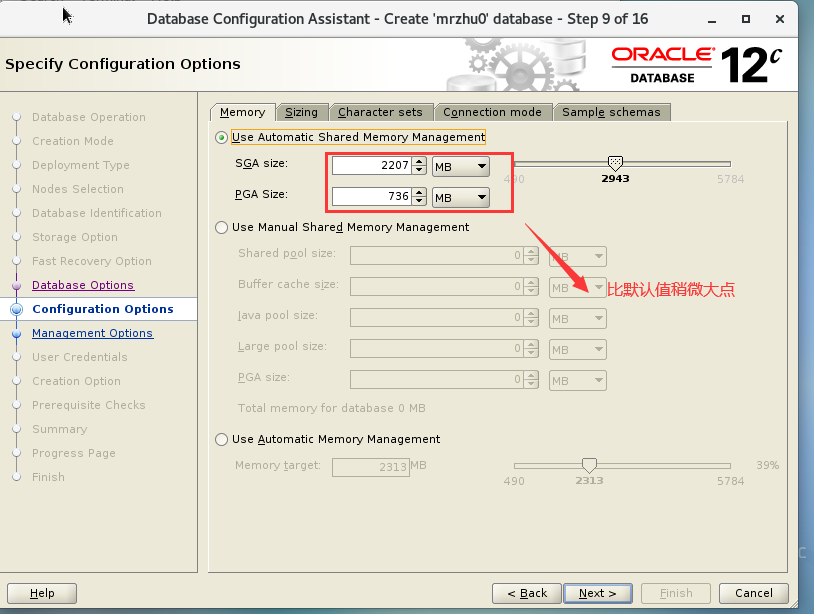

比较重要的SGA、PGA内存设置
对于OLTP系统：
SGA_TARGET=(物理内存 x 80%) x 80%
SGA_MAX_SIZE=(物理内存 x 80%) x 80%
PGA_AGGREGATE_TARGET=(物理内存 x 80%) x 20%
对于DSS系统：
SGA_TARGET=(物理内存 x 80%) x 50%
SGA_MAX_SIZE=(物理内存 x 80%) x 50%
PGA_AGGREGATE_TARGET=(物理内存 x 80%) x 50%
本文内存小于8GB，使用比推荐值稍大即可，防止数据库启动失败

图 152

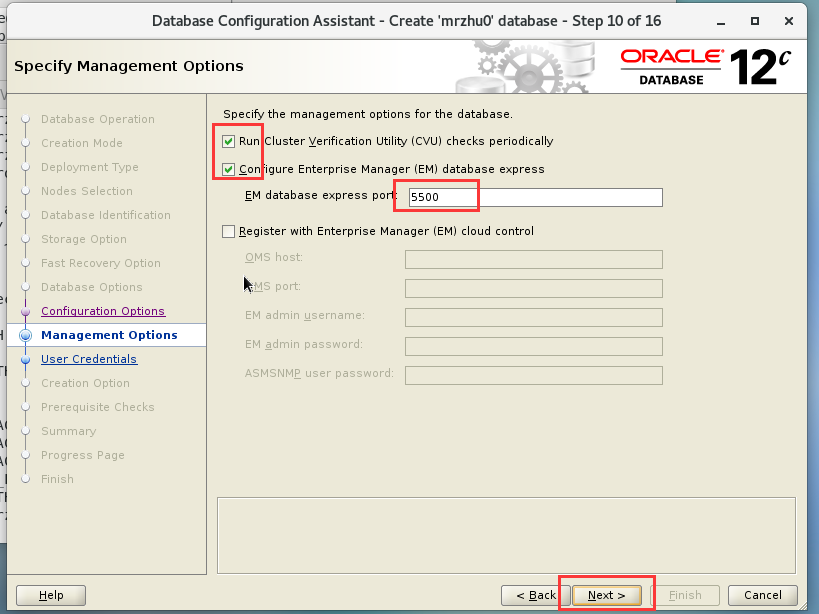

配置EM管理

图 153

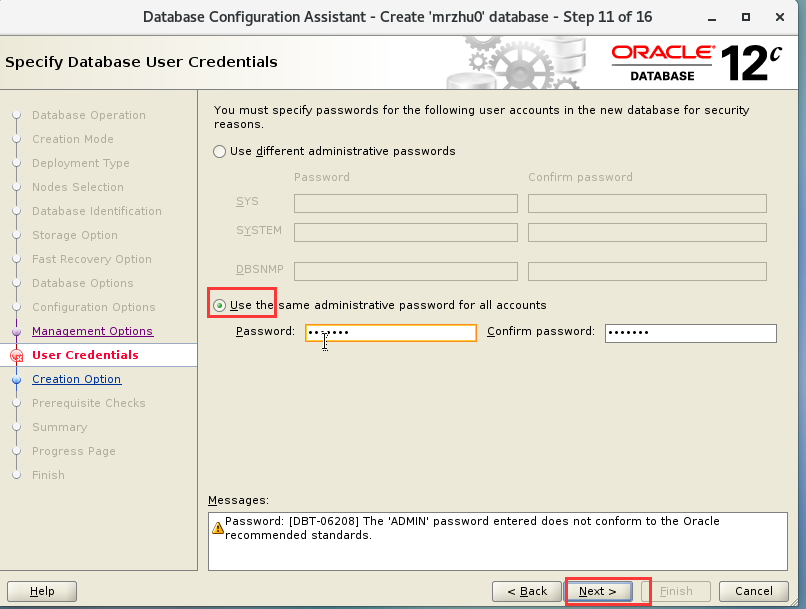

设置统一管理密码

本文为root123

图 154

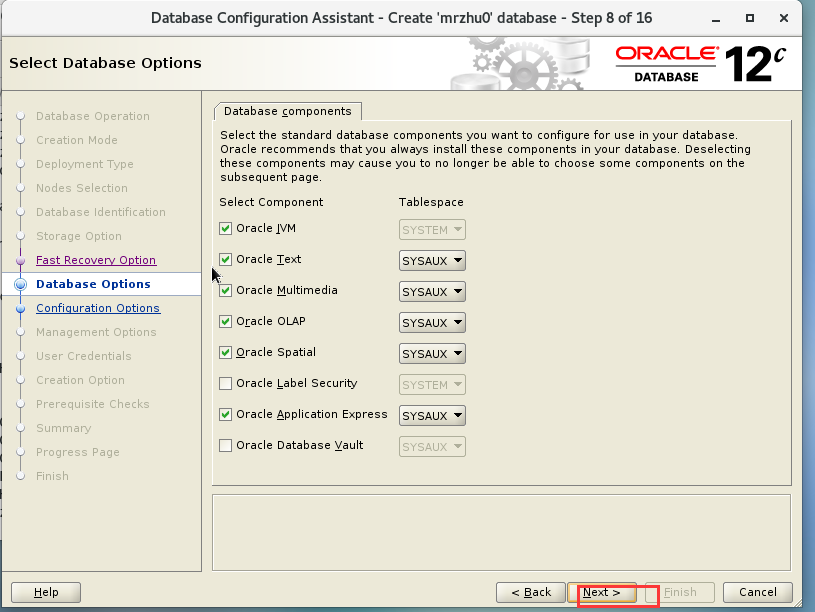

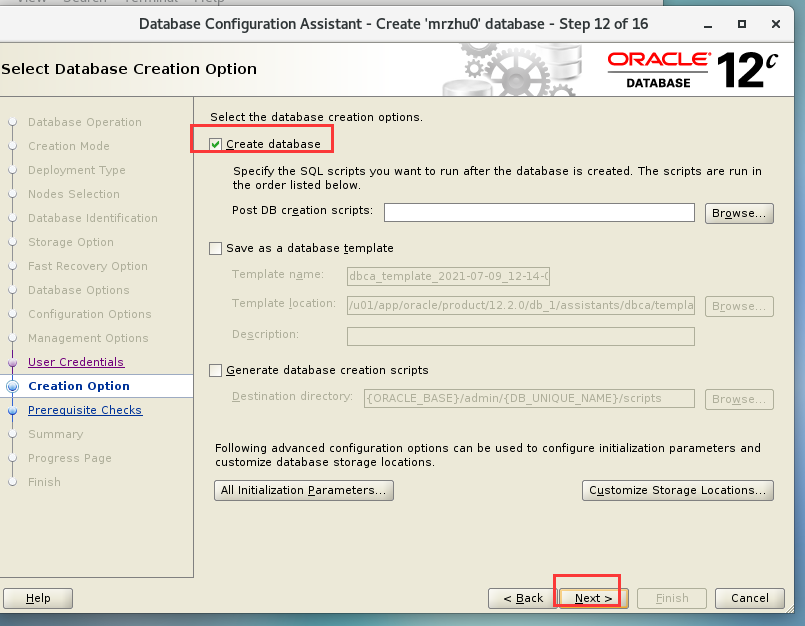

创建数据库选项

图 155

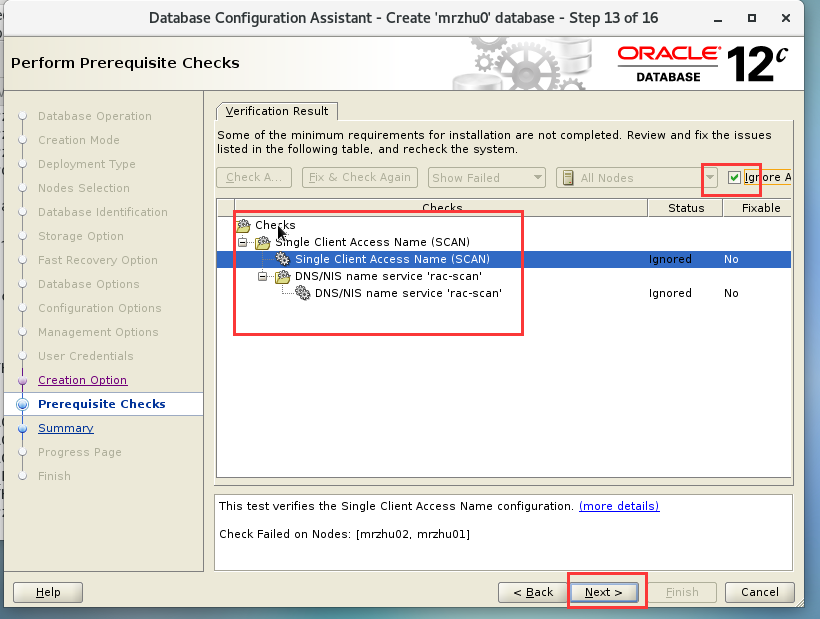

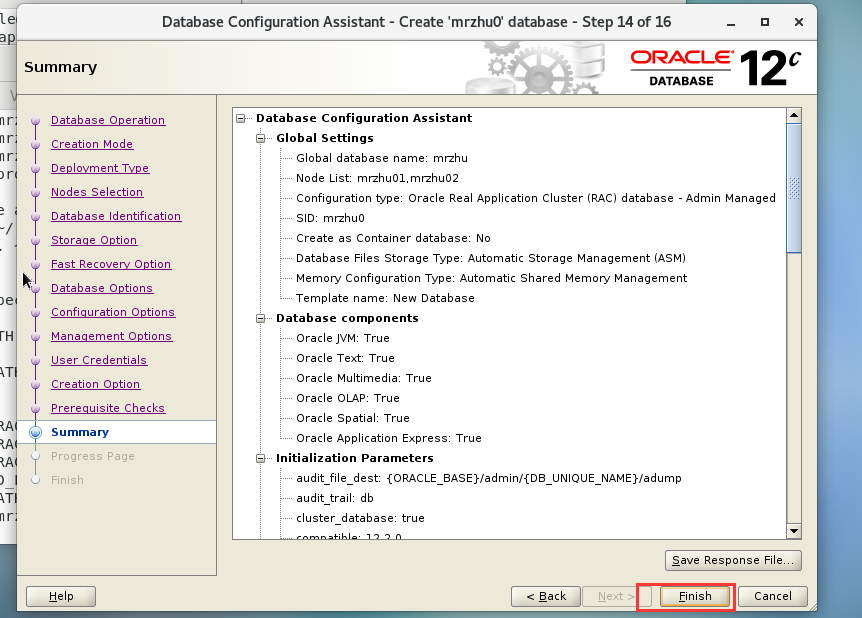

安装检查

图 156

图 157

图 158

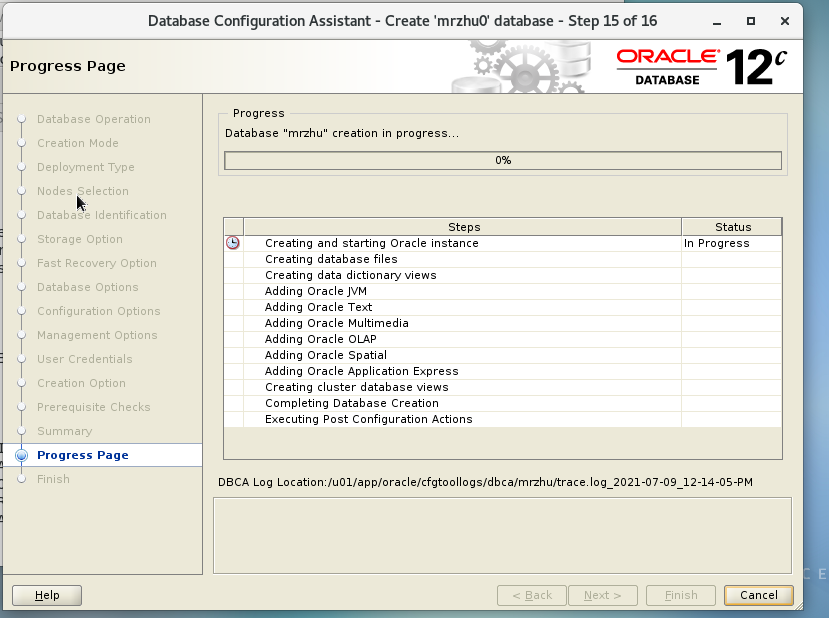

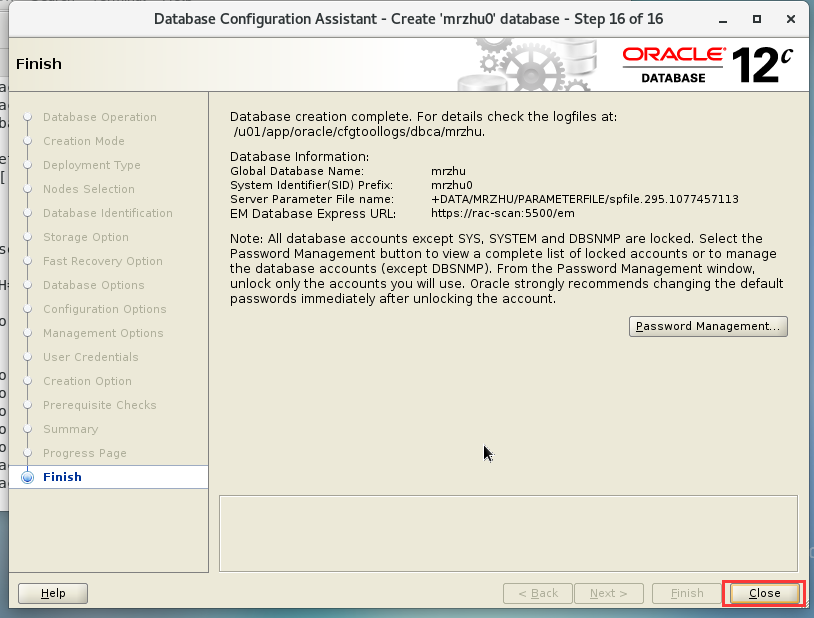

完成安装

图 159

修改节点2的数据库实例SID变量

保证每次在N2上默认登录数据库都是实例mrzhu02
N2，oracle账户下
vi .bash_profile

图 160
source .bash_profile

RAC实例日常维护

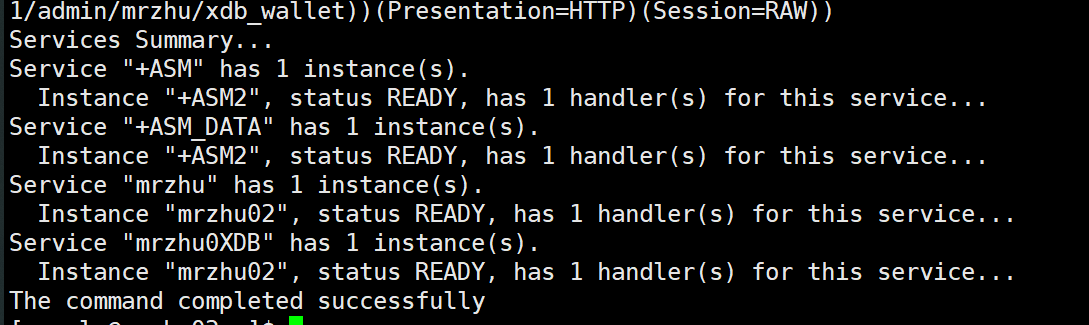

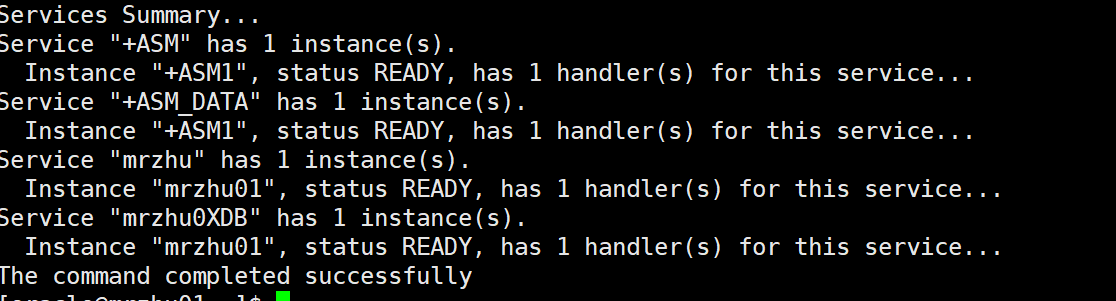

查看监听状态

N1，N2、oracle账户下
lsnrctl status

图 161

图 162

查看实例状态

使用oracle账户登录任意节点数据库查看
sqlplus / as sysdba
select instance_name,status from gv$instance;

图 163

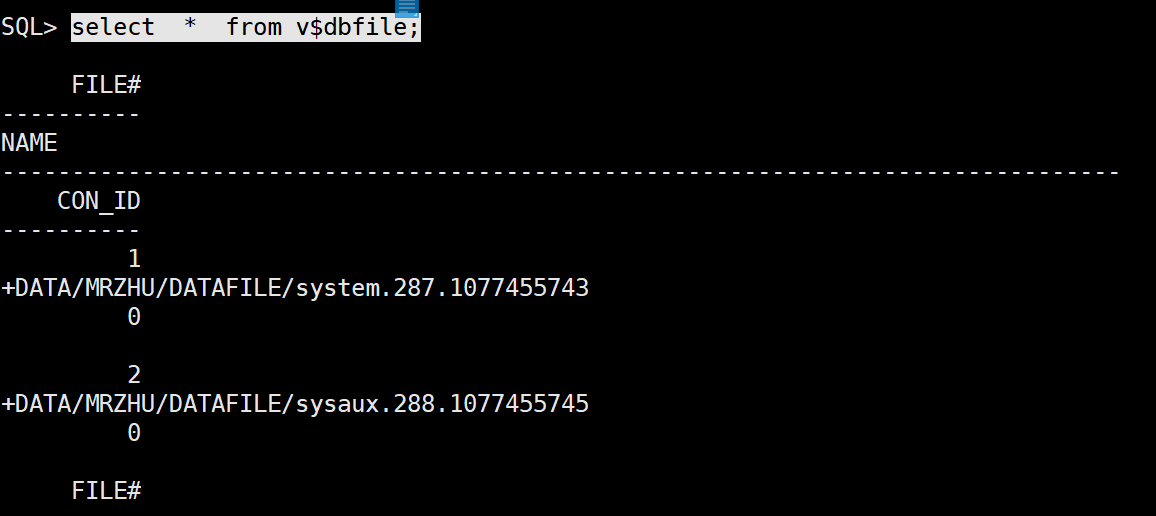

查看数据文件DBF

select * from v$dbfile;

图 164

RAC集群停机的两种方式

单点关闭has集群软件，root账户下
cd /u01/app/12.2.0/grid/bin/
./crsctl start/stop has
关闭所有集群资源，root账户下
cd /u01/app/12.2.0/grid/bin/
./crsctl start/stop cluster -all

RAC关闭实例方式

oracle账户下
srvctl start/stop database -d mrzhu #关闭所有数据库（实例）
srvctl start/stop database -d mrzhu01 mrzhu02 -o immdiate #立即关闭
关于参数Cluster_database=true 数据库此参数表名为集群模式，为true则数据库节点受srvctl命令控制

图 165

转载请注明-MrZ-个人博客

THE END

oracle

二维码

海报

【Oracle】12C RAC系列之01 RAC高可用搭建（Linux）

目录1 部署环境说明2 一图流虚拟机安装2.1 节点1系统安装2.1.1 Vmmware网络部分设置优化2.1.2 时区-上海2.1.3 语言支持（按需选择）2.1.4 安装插件2.1.5 分区2.2 节点1主机配置优化2.2.1 修改N1默认主机名2.2.2 图……

【Oracle】12C RAC系列之01 RAC高可用搭建（Linux）

<<上一篇

H3C路由技术知识点

下一篇>>

【Oracle】12C RAC系列之01 RAC高可用搭建（Linux）

部署环境说明

一图流虚拟机安装

节点1系统安装

Vmmware网络部分设置优化

时区-上海

语言支持（按需选择）

安装插件

分区

节点1主机配置优化

修改N1默认主机名

图形化网卡设置IP

配置网卡文件

添加DNS2

以命令行重启系统

设置系统时间同步

关闭防火墙与自启动

关闭SELINUX

配置hosts地址映射关系

设置系统资源限制

修改shm内存

修改系统内核参数

创建oracle用户与组

设置oracle账户密码

显示账户信息

创建目录与授权

修改环境变量

修改文件检索

关闭透明大页

修改网卡文件

添加grub文件配置(位置不同)

共享存储存储配置

关闭ntp使用ctss

禁止avahi-daemon多波通信

配置额外文件network

节点2主机配置优化（略）

克隆节点1作为节点2

共享磁盘配置

N1磁盘配置

新建磁盘-1

设置磁盘属性

创建磁盘-2

选择磁盘SCSI号

N2磁盘配置

在node2上链接共享磁盘

设置磁盘参数

修改虚拟机配置文件vmx

N1配置

N2配置

Udev存储配置

准备工作

确定磁盘UUID

N1上配置udev-rules文件

配置N2上的rules文件

GRID集群软件安装

软件准备

使用Xshell上传软件到node1

解压grid软件包

执行验证脚本

安装cvu包

安装其余缺失包

准备VNC 以安装GRID

准备GRID补丁

GRID软件安装

VNC图形化带补丁安装GRID

验证SSH对等通信

设置网络

设置ASM存储

设置sys密码

IPMI与EM

操作组

安装路径

oraInventory目录

安装检查

root账户下执行脚本

开始安装进度

修改节点2的grid账户环境变量

测试集群软件

查看集群进程状态

查看集群所有资源状态
