Mrz路由-园区-广域 （初级）

网络杂谈笔记01

路由

几种协议的网段宣告的格式

RIP IP不加掩码位数

OSPF IP使用反掩码

ACL IP使用反掩码

以太网中接口的物理地址MAC

48位二进制-------12位16进制

查询方式

cmd

ip config /all

CRT登录的端口 COM、Serial

CRT连接LiTO H3C模拟器的登录方法

主机 127.0.0.1

端口号 200X

路由器RT1---2001 RT2---2002

交换机SW1---2101 SW2---2102

（会话---连接---telnet---强制1字符）

模拟telnet登录路由器

客户端RT1---RT2服务器端

配置如下

RT1:

sys

int g0/0/0

ip ad 192.168.0.1 24 (255.255.255.0)

RT2:

sys

int g0/0/0

ip ad 192.168.0.254 24

telnet server enable

user-interface vty 0

set authentication password simple/cipher xxxxxx #默认等级为1

设备调试的方法

crt

SecureCRT---快速连接---协议serial---端口COMx(在pc设备管理器里查询)---波特率9600bit

超级终端

设备界面/视图切换

系统---接口

interface e0/0 = int e0/0

系统---用户界面视图

user-interface con 0

user-interface aux 0

user-interface vty 0 4

查看接口摘要dis ip int brief

配置接口描述

int e0/0

description to-office #接口描述

配置telnet密码认证

RT1（客）-0/0/0------0/0/0-RT2（服）

RT1:

sys

int g 0/0/0

ip ad 192.168.0.1 24 #配置IP地址

RT2:

sys

int g 0/0/0

ip ad 192.168.0.254 24

telnet server enable #开启远程服务

user-int vty 0 #进入用户0界面

set auth password simple H3C #设置明文密码H3C

user-role level 15 #该用户命令权限

验证：

RT1：

telnet 192.168.0.254

配置telnet用户认证

接上RT2：

user-int vty 0

undo set auth password #取消pass认证配置

RT2-vi-vty0#authen-mode scheme #定义用户名、密码登录模式

RT2#local-user h3c #创建用户名h3c

password simple h3c auth attri role 15 #设置密码修改权限等级

service-type telnet

配置SSH登录方式

RT2:

ssh server enable

user-int vty 0

protocol inbound SSH #在vty用户视图下只允许ssh方式登录路由器（telnet配置如果存在则失效）

authen-mode scheme #定义用户密码登录方式

RT2#local-user ssh

password simple ssh

service-type ssh

quit

rsa local-key-pair create public key rsa ? (public-key local create rsa) #使用rsa创建密钥对 默认512-1024 V2>768bit V1<768bit

验证：

RT1：

ssh2 192..168.0.254

配置FTP传输服务器

RT2:

ftp server enable

ftp lcoal-user ftp

passsword simple ftp

service-type ftp

验证（保证接口层可以ping）

RT1：

ftp 192.168.0.254

telnet配置思路

RT1--------------------------------------------RT2

配IP 配IP

打开telnet服务

vty视图配置认证模式与密码

DHCP下发配置

R1 client-------R2 server

R2:

dhcp enable

int g0/0/0

ip ad 192.168.1.10 24

dhcp server ip-pool mrzhu

net 192.168.1.0 24

gateway-list 192.168.1.10

dns-list 10.1.1.1

quit

dhcp server forbidden-ip 192.168.1.1 192.168.1.10

验证

R1:

int g0/0/0

ip ad dhcp-alloc

dis ip int brief

单臂路由配置

S040#port vlan all

R1—G0/0/0.1#vlan-t do vid 10

ip ad 10.1.1.1 24

R1—G0/0/0.2#vlan-t do vid 20

ip ad 20.1.1.1 24

静态路由配置

R1------000--------R2-------- 001------R3

1.1/24 1.2/24 2.1/24 2.2/24

R1:

ip r-s 2.0 24 1.2

R3:

ip r-s 1.0 24 2.1

测试：

RT1:

ping 2.2

RIP动态路由协议配置

借17拓扑图

R1:

rip X

version 2

undo summary #删除路由聚合，取消自动汇总功能：例如10.0.0.0/24汇总为10.0.0.0/8达到路由精确目的地

net 1.0 #1.0网络地址接口纳入学习rip协议，参与rip报文更新路由告知别人；开启rip报文转发

同理

R2-rip-2#net 1.0

R2-rip-2#net 2.0

R3-rip-3#net 2.0

测试

R1#ping 192.168.2.2

查看RIP路由数据库（学习表）

dis rip database

OSPF链路协议配置

R1------000--------R2-------- 001------R3

1.1/24 1.2/24 2.1/24 2.2/24

R1：

ospf 1 route-id 1.1.1.1 #进程下的router id

route-id 1.1.1.1 #全局router id

area 0 #骨干区域

net 192.168.1.0 0.0.0.255 # 0.0.0.255使用反掩码；wild card bit;

R2：

ospf 1 router-id 2.2.2.2

a 0

net 1.0 0.0.0.255

net 2.9 0.0.0.255

R3:

ospf 1 r-i 3.3.3.3

a 0

net 2.0 0.0.0.255

查看路由表dis ip r-t

查看ospf 邻居关系dis ospf peer

正掩码与反掩码

正 255.255.255.0 24 主机位可变

反 0.0.0.255 8 0所对应的位不变，1可变

ACL配置

如果只有一个规则下rule号可以不加

R1------000--------R2-------- 001------R3

1.1/24 1.2/24 2.1/24 2.2/24

达成目标R1--/--R3

法1

R2:

firewall enable

acl n 2000

rule 10 deny s 192.168.1.1 0 #使用反掩码

int g0/0/0

fir p-f 2000 inbound

法2

先取消ACL 2000

undo acl 2000

int g0/0/0

undo fir p-f 2000 inbound

达成目标

R1不能telnet R3但是可以ping，使用acl 3000过滤掉tcp23接口流量

firewall enable

acl n 3000

rule 10 deny tcp s 1.1 0 des 2.2 0 des-port eq telnet/23

#le 小于 neq 不等于 range 范围

查看acl匹配流量包

dis acl all

可以判断是acl生效了还是ping失败（网络故障）

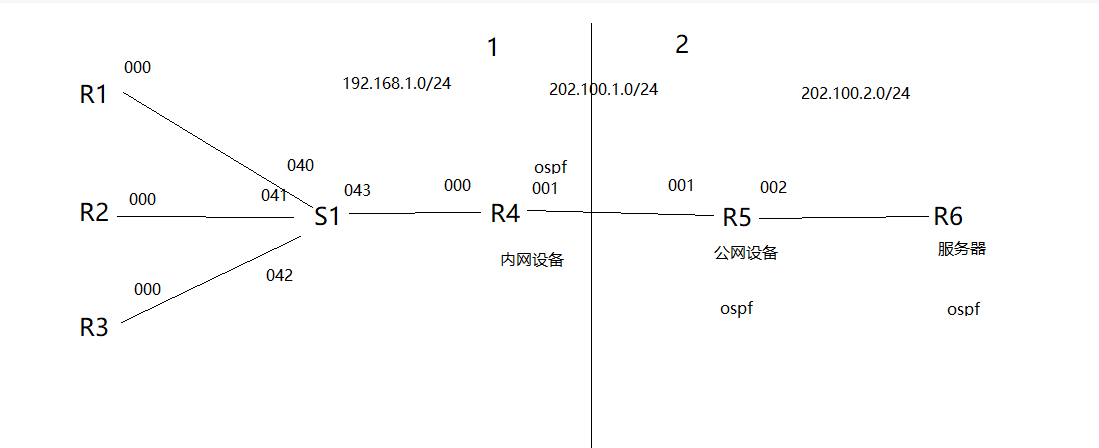

使用ACL配置网络地址转换NAT

交换机无配置

配置IP地址

R4\5\6 配置ospf协议路由

静态路由：

R1-3#ip r-s 0.0.0.0 0.0.0.0 192.168.1.4

实现：R1 ping R6的包可以到达但不可以返回到R1

Basic NAT基础nat、一般nat

R4:

acl basic 2000/acl n 2000

rule 1 p s 192.168.1.0 0.0.0.255

R4#nat a-g 1 202.100.1.10 202.100.1.20

int g0/0/1

nat outbound 2000 a-g 1 no-pat

端口nat 、NAPT

undo掉旧配置

R4：

int g0/0/1

undo nat o 2000 a-g 1 no-pat

undo nat a-g 1

加入新配置

R4:

nat a-g 1 202.100.1.10 202.100.1.10

int g0/0/1

nat out 2000 a-g 1

EASY NAT动态获取

R4:

int g0/0/1

nat outbound 2000

V7:

nat add-g 1 address strip?

acl basic 2000

NAT Server 外网访问内网

R4:

int g0/0/1

n s p tcp gobal 202.100.1.100 telnet(23) ins 192.168.1.1 telnet

PPP配置

在Serial口上配置PPP协议（默认开启PPP封装）

R-S#link-protocol ppp #连接协议为PPP

PPP au pap #开启pap主验证方验证
