交换

使用HCL模拟器模拟主机网卡的方法

在virtualbox上手工添加4张网卡 打开网

[lwptoc titleFontSize="150%"]

共享中心---适配器---查看网卡（virtual）---手动配置IP地址，确认2次

HCL主机互ping、windows带源ping

cmd

ping -S 192.168.1.1 192.168.1.2

不可直接ping使用的是主机网卡

VLAN配置实验

交换机默认full-duplex全双工模式

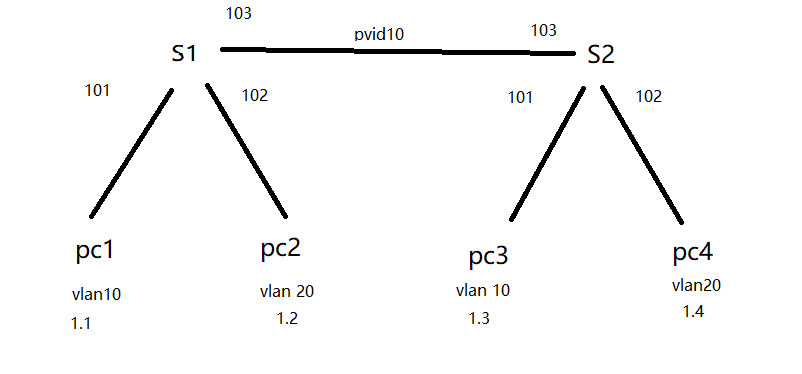

pc1?pc4

S1:

vlan 10

int g1/0/1

port l-t access # port g1/0/1 默认acess vlan1,在tunk口下不可简略配置

port access vlan 10

S2同上

S1---trunk---S2

S1：

port l-t trunk

port trunk per vlan 10 20

port trunk pvid vlan 10

S2同上

交换机的默认vlan标签是1

交换机vlan的配置思路

acess

设置VLAN类型 10/20

设置接口与服务类型

接口vlan绑定

trunk

端口类型

允许对应vlan通过

设置pvid vlan

STP生成树协议选举过程

桥ID最小（优先级比较越小优先；再比较MAC越大优先）?根桥(DP

指定端口)

每个非根桥到根桥路径开销最小?选举出自己的RP(根端口)

每个物理段选举出指定桥（DB）与指定端口DP（到根桥开销小的）

在非根桥上的port到根桥上的cost相同时，连接最小的桥ID的端口为RP

每个物理段选举DP是也选择桥ID最小的

开启stp功能与模式

stp enable

stp mode stp

查看stp根桥ID

dis stp

查看根端口、指定端口

dis stp brief

修改物理网段端口stp开销

int g0/0/0

stp cost 1

链路聚合配置

vlan10---S1===103/102====S2---vlan20

S1:

int B-A 1

int g1/0/2

port l-a g 1

int g1/0/3

port l-a g 1

S2同上

查看链路聚合详细

dis link-ag summary

dis lin-ag verbose

dis int brief

链路聚合口的vlan配置

int B-A 1

port lin-t trunk

port trunk per vlan 10 20 #在虚拟聚合口下配置会自动应用于成员物理子接口

建立BA的两端交换机trunk vlan配置必须一致

PPP链路路由器自动分配对端IP

R1-----s1/0-----R2

R2：

int s 1/0

remote add 192.168.1.20 #分配对端接口IP地址

R1:

dis this

undo ip add 清除接口地址

DHCP动态IP分配、下发

PC----（192.168.1.254/24）DHCP服务器

R：

dhcp enable

dhcp ser ip-pool 1

net 192.168.1.0 24

gate-list 1.254

dns-list 1.1.1.1

quit

dns ser for-ip 192.168.1 192.168.10

DHCP中继

PC----000-R1---R2

R1:

dhcp enable

int g0/0/0

dhcp select relay

dhcp re s-a 192.168.1.254 DHCP服务器地址（网关）

三层vlan路由配置思路

vlan 10 20 30 绑定到pc的对应接口上

配置虚拟子接口

int vlan-int 10

ip ad XXXX 24

跨网段vlan配置，E/G转化

实际上有的设备e口可以转化为G口通过port type命令，在其上配置IP地址

交换机之间通过vlan虚接口IP地址路由连接

pc--040-S1-----041-----0-S2-040----pc

S1-S2之间的端口可以是acess(相同vlan区域)也可以是trunk，只要保证int-vlan IP口存在即可

S1:
vlan 10

port 0/4/0

S2:
vlan 20

port 0/4/0

查询含有特定关键字的配置

dis cu | include acl

super vlan sub vlan

vlan-VPN
