OSPF多区域组网与ABR、ASBR路由聚合

ospf多区域组网

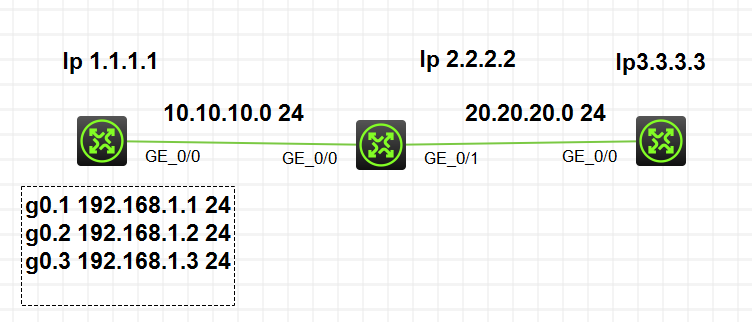

拓扑图:

G1.1 192.168.1.1 24
G1.2 192.168.2.1 24

具体步骤

  1. 配置ip ,子接口ip,环回口ip。
  2. Ospf配置多区域组网
 RTA :
 ospf 1
 area 0.0.0.1
 network 192.168.1.0 0.0.0.255
 network 192.168.2.0 0.0.0.255
 network 10.10.10.0 0.0.0.255
 network 1.1.1.1 0.0.0.0
 RTB:ospf 1
 area 0.0.0.0
 network 20.20.20.0 0.0.0.255
 network 2.2.2.2 0.0.0.0
 area 0.0.0.1
 network 10.10.10.0 0.0.0.255
 RTC: ospf 1
 area 0.0.0.0
 network 20.20.20.0 0.0.0.255
 network 3.3.3.3 0.0.0.0

配置完成后用RTC ping RTA测试:

ABR路由聚合

  • 在rtb(abr)上聚合 192.168.0.0 网段

    聚合前

    Rta区域进程下 :[H3C-ospf-1-area-0.0.0.1]abr-summary 192.168.0.0 16

    聚合后在RTC上查看路由表

    只有提条聚合路由
    加入not advertise

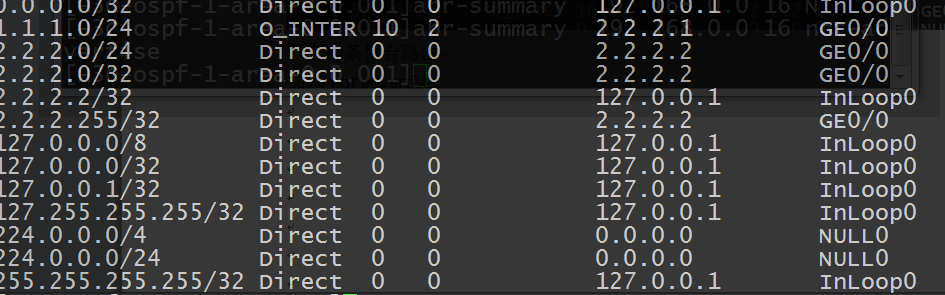

    此时连聚合路由也没了

    ASBR路由聚合

  • 将rta上的 g0/0.1 g0.2 上的路由不用network,使用import route Direct 作为外部路由引入area1.

    此时查看rtc路由表:

    可见192.168.1.1 192.168.2.1 作为外部路由被引入ospf中。

  • 在asbr上即RTA上进程下配置聚合:

    [H3C-ospf-1]asbr-summary 192.168.0.0 255.255.252.0

    RTC上只有一条被聚合的外部路由

  • 使用 not advertise 不发布此聚合路由向其他区域

    [H3C-ospf-1]asbr-summary 192.168.0.0 255.255.252.0 not-advertise

    再查看rc路由表:

    此时唯一的聚合路由也不会接收到。

转载请注明-MrZ-个人博客
THE END
