静态路由

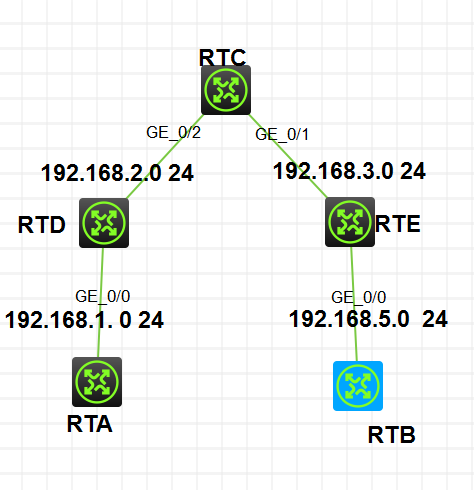

拓扑图：

• 要求：所有路由器互通，在此基础上利用默认路由简化配置。

具体步骤

• 配置好所有路由器的ip地址，并用ping命令测试同网段直连连通性，确保配置正确

 [RTA]
 ip route-static 192.168.2.0 24 192.168.1.2
 ip route-static 192.168.3.0 24 192.168.1.2
 ip route-static 192.168.5.0 24 192.168.1.2
 [RTD]
 ip route-static 192.168.3.0 24 192.168.2.2
 ip route-static 192.168.5.0 24 192.168.2.2
 [RTC]
 ip route-static 192.168.1.0 24 192.168.2.1
 ip route-static 192.168.5.0 24 192.168.3.2
 [RTE]
 ip route-static 192.168.1.0 24 192.168.3.1
 ip route-static 192.168.2.0 24 192.168.3.1
 [RTB]
 ip route-static 192.168.1.0 24 192.168.5.2
 ip route-static 192.168.2.0 24 192.168.5.2
 ip route-static 192.168.3.0 24 192.168.5.2

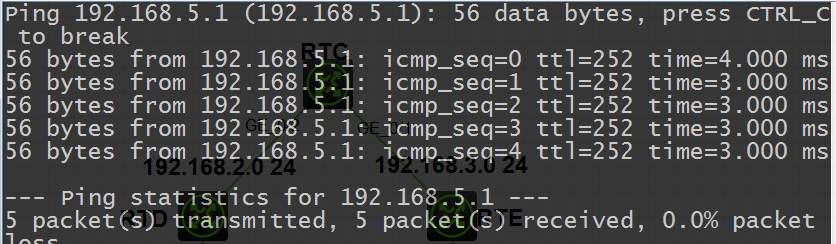

• 在rta上ping rtb的接口地址 192.168.5.1



  显示可以ping通

• 由于静态路由的目的地址相同，可以用默认路由简化配置

 [RTA] undo IP route-static 192.168.2.0 24
 [RTA]undo IP route-static 192.168.3.0 24
 [RTA]undo IP route-static 192.168.5.0 24
 [RTA]IP route-static 0.0.0.0 0 192.168.1.2
 RTB 同上
 [RTB]undo ip route-static 192.168.1.0 24
 [RTB]undo ip route-static 192.168.2.0 24
 [RTB]undo ip route-static 192.168.3.0 24
 [RTB]ip route-static 0.0.0.0 0 192.168.5.2
 [RTD]undo ip route-static 192.168.3.0 24
 [RTD]undo ip route-static 192.168.5.0 24
 [RTD]ip route-static 0.0.0.0 0 192.168.2.2
 [RTE]undo ip route-static 192.168.1.0 24
 [RTE]undo ip route-static 192.168.2.0 24
 [RTE]ip route-static 0.0.0.0 0 192.168.3.1

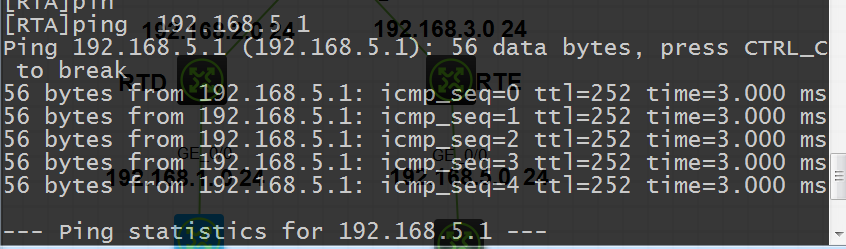

• 测试rta与rtb的连通性



  成功

利用静态路由做等价多路径路由和浮动备份路由

等价多路径

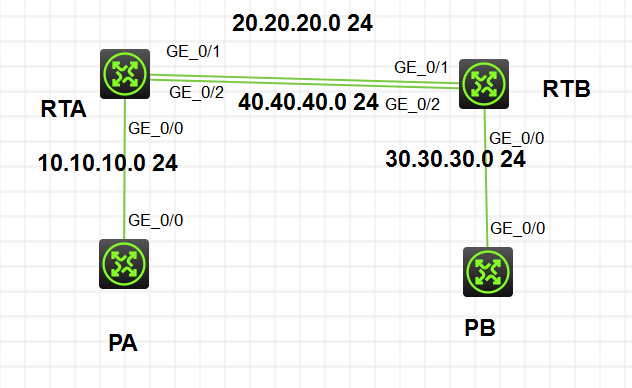

拓扑图：

具体步骤：

1. 在pc上设置ip地址，网关。在RTA,RTB相应端口设置ip地址

2. 在rta，rtb上配置静态路由，以rta为例：

   [RTA]ip route-static 30.30.30.1 24 20.20.20.2
   [RTA]ip route-static 30.30.30.1 24 40.40.40.2

   • 在rta上查看路由表：



• PC测试连通性：
  【pca】ping 30.30.30.1

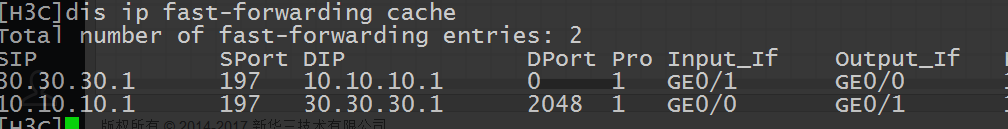

  • 在rta上display ip-fastwarding cache

    可以发现，基于流的ecmp使用g0/1的20.20.20.0/24 网段作为负载链路
    此时，在rta上shutdown g0/1，pingPB。

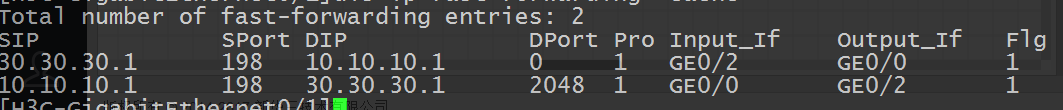

• 再次查看快速转发表：

  此时负载端口变成了g0/2
• 结论：ecmp不仅有负载分担作用，还能作备份冗余。


  浮动备份路由

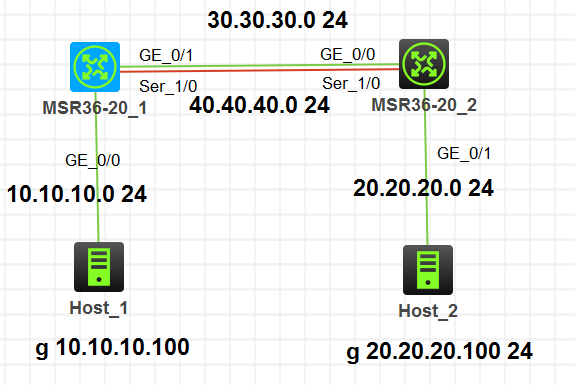

  拓扑

  拓扑图同上（清除静态路由）


  要求

  以太网链路1 运行rip，串行链路2运行静态路由做备份

具体步骤：

1、在pc，路由器上配置好接口IP地址与网关。
2、链路1配置Rip并关闭链路2的rip更新接收功能

• 以rta为例

【rta】 rip 1
 undo summary
 version 2
 network 10.10.10.0 0.0.0.255
 network 30.30.30.0 0.0.0.255
 silent-interface GigabitEthernet0/2

• 查看路由表，发现rip路由，优先级为100，下一跳指向30.30.30.2



• 测试pc连通性



• 在链路2上用优先级120的静态路由作为浮动备份由

  配置以rta为例：

  [H3C]ip route-static 20.20.20.2 24 s1/0 preference 120

  此时shutdown rta的g0/1，再ping



• 查看rtb的路由表



  可以发现优先级 120的静态路由生效被加入至路由表中。
